JVC IF-C01COMG - Dati Tecnici

ITALIANO
3

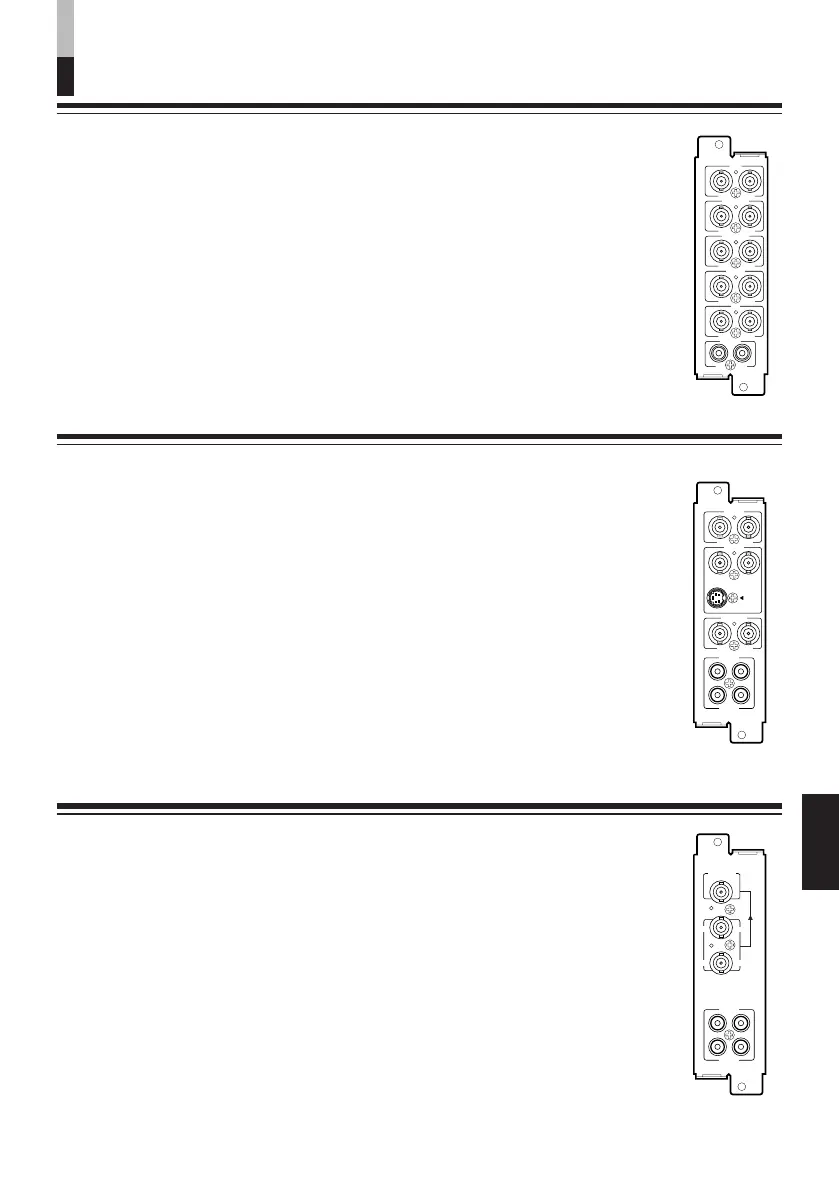

䡵 IF-C01SDG: SCHEDA DI INGRESSO SDI
Tipo : Scheda di ingresso SDI per monitor multi-formati
Ingressi/Uscite : Ingresso digitale (SDI 1/SDI 2): 2 linee, connettore BNC x 2 (0,8 V (p-p),
75 Ω)
Uscita digitale (SWITCHED OUT): 1 linea, connettore BNC x 1
(0,8 V (p-p), 75 Ω)
Segnale audio: 2 linee (monofoniche), terminale RCA x 4 (0,5 V (rms),
alta impedenza)
* I terminali di ingresso (IN) e uscita (OUT) sono collegati a ponte.
Formato : Digitale a componenti seriale D1, commutazione automatica 525/625
(conforme a SMPTE259M)
Vani necessari :1
Consumo di corrente : 7 V CC, 0,65 A
Peso : 0,5 kg
Dimensioni
(L x A x P) : 43 mm x 154,5 mm x 191,9 mm
䡵 IF-C01PNG: SCHEDA DI INGRESSO VIDEO
Tipo : Scheda di ingresso video per monitor multi-formati
Ingressi/Uscite : VIDEO 1/VIDEO 2: 2 linea, connettore BNC x 4 (1 V (p-p), 75 Ω)
Segnale sincronizzato (EXT.SYNC.): 1 linea, connettore BNC x 2
(1,0 V – 4,0 V (p-p), 75 Ω)
* I terminali di ingresso (IN) e uscita (OUT) sono collegati a ponte.
Terminazione automatica
Segnale Y/C: 1 linea, solo ingresso, miniconnettore DIN a 4 piedini x 1
(l’ingresso Y/C ha la precedenza sull’ingresso VIDEO 2)
(Y: 1 V (p-p), 75 Ω/C: 0,286 V (NTSC (3,58 MHz))/0,3 V
(PAL (4,43 MHz)), 75 Ω)
Segnale audio: 2 linee (monofoniche), terminale RCA x 4 (0,5 V (rms),
alta impedenza)
* I terminali di ingresso (IN) e uscita (OUT) sono collegati a ponte.
Vani necessari :1
Consumo di corrente : 14 V CC, 0,25 A
7 V CC, 0,15 A
Peso : 0,5 kg
Dimensioni
(L x A x P) : 43 mm x 154,5 mm x 191,9 mm
DATI TECNICI
䡵 IF-C01COMG: SCHEDA DI INGRESSO COMPONENTI/RGB
Tipo : Scheda di ingresso componenti/RGB per monitor multi-formati
Ingressi/Uscite : Componenti (Y, PB/B-Y, PR/R-Y) o RGB: 1 linea, connettore BNC x 6
(Y: 1 V (p-p), 75 Ω/P
B, B-Y, PR, R-Y, R, G, B: 0,7 V (p-p), 75 Ω)
Segnale sincronizzato (HD/CS, VD): 1 linea, connettore BNC x 4
(1,0 V – 4,0 V (p-p), 75 Ω)
* I terminali di ingresso (IN) e uscita (OUT) sono collegati a ponte.
Terminazione automatica.
Segnale audio: 1 linea (monofonica), terminale RCA x 2 (0,5 V (rms),
alta impedenza)
* I terminali di ingresso (IN) e uscita (OUT) sono collegati a ponte.
Vani necessari :1
Consumo di corrente : 14 V CC, 0,02 A
Peso : 0,5 kg
Dimensioni
(L x A x P) : 43 mm x 154,5 mm x 191,9 mm
B/P B /B-Y
G/Y
OUTIN
OUTIN
R/P R /B-Y
OUTIN
VD
OUTIN
HD/C S
OUTIN
OUTIN
AUDIO
OUT
IN
VIDEO 1
OUT
IN
AUDIO 2
AUDIO 1
OUT
IN
VIDEO 2
OUT
Y/C IN
IN
OUT
IN
EXT.SYNC
AUDIO 2
AUDIO 1
OUT
IN
SWITCHED
OUT
SDI 1
SDI 2
IN
IN
