INSTALACIÓN
● El mismo procedimiento de instalación es aplicable a todas las tarjetas de entrada.
● Si la tarjeta de entrada está instalada correctamente, su monitor multiformato la
reconocerá automáticamente.
● Refiérase al manual del usuario suministrado con el monitor multiformato para los
detalles acerca de la regulación o ajuste de las señales de entrada a través de la tarjeta
de entrada.
䡵 PREPARACIÓN
• Use guantes para proteger sus manos de las partes metálicas de la placa de la tarjeta de entrada.
• Será necesario un destornillador Phillips de 6 mm.
• Apague la alimentación del monitor multiformato y desenchufe el cable de alimentación del
tomacorriente de CA.
䡵 PRECAUCIONES
• No toque el terminal conectado al monitor o composición de la placa (El hacerlo podrá producir
electricidad estática que dañará la tarjeta de entrada).
• No remueva las tapas de las ranuras del monitor, si las mismas no están en uso.
• No fuerce la tarjeta de entrada en la ranura del monitor.

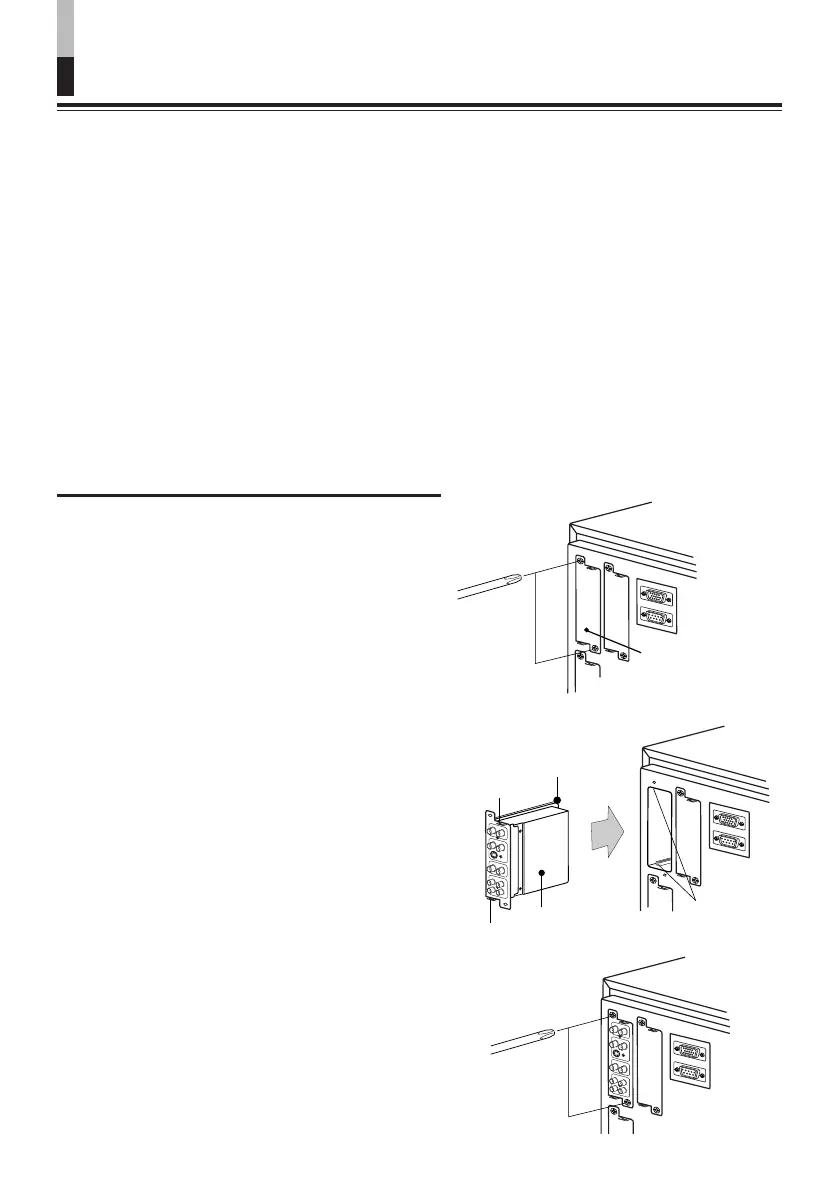

䡵PROCEDIMIENTO DE INSTALACIÓN
1.
Retire los tornillos y remueva la tapa
de la ranura (de la parte posterior del
monitor) en la cual va a instalar la
tarjeta.
2.
Inserte la placa de la tarjeta de
entrada (color verde) en la ranura,
encajando la placa en el riel de guía
de la parte superior e inferior de la
ranura.
3.
Empuje la tarjeta de entrada de
manera que su panel frontal toque el
panel posterior del monitor . (Inser te
la tarjeta de entrada sosteniendo la
perilla de la par te superior e inf erior .)
4.
Asegure la tarjeta de entrada
reemplazando los tornillos
removidos en el procedimiento 1.
● Asegúrese que la tarjeta de entrada esté
instalada correctamente verificando “SLOT
CONDITION” (CONDICIÓN DE LA RANURA)
en el menú principal del monitor multiformato.
(Refiérase también al manual de instrucción
del monitor.)
Tapa de la ranura
Coloque la placa
en el riel de guía.
Perilla
Lado posterior del monitor
multiformato
Perilla
Tarjeta de entrada
(la ilustración
mostrada es de la
IF-C01PNG)
Riel de guía
