Procedimiento básico
1 Quite la llave del interruptor de encendido; después, desconecte el
terminal
de la batería del automóvil.
2 Conecte los cables correctamente. Consulte “Conexión del cableado” en la
página 3.
3 Instale la unidad en su automóvil. Consulte lo siguiente “Instalación de la
unidad (montaje en el tablero)”.
4 Conecte el terminal de la batería del automóvil.
5 Pulse B SRC para encender la unidad.
6 Extraiga la placa frontal y reinicialice la unidad en menos de 5 segundos.
Consulte “Cómo reinicializar” en la página 4.

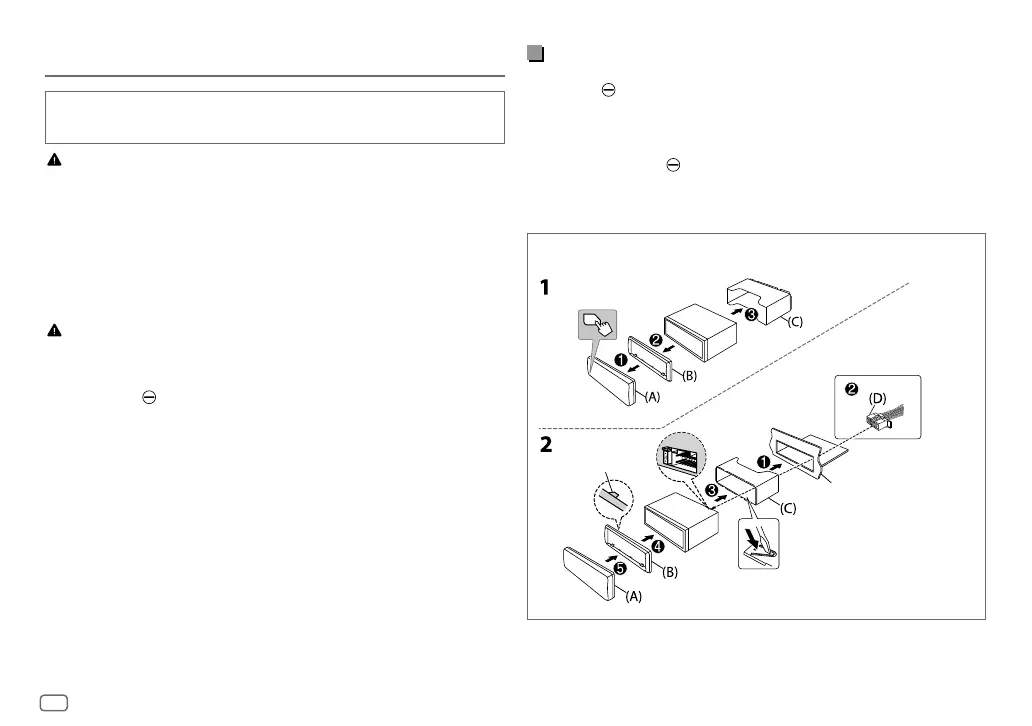

Instalación de la unidad (montaje en el tablero)
Salpicadero
Instalación/Conexión
Esta sección es para los instaladores profesionales.
Para fines de seguridad, deje que un profesional realice el cableado y el montaje. Consulte con un
distribuidor de productos de audio para automóviles.
ADVERTENCIA
• La unidad puede utilizarse solamente con una fuente de alimentación de 12 V CC con negativo a masa.
• Desconecte el terminal negativo de la batería antes de realizar el cableado y el montaje.
• Para evitar un cortocircuito, no conecte el cable de la batería (amarillo) ni el cable de encendido (rojo) al chasis del
vehículo o cable de conexión a masa (negro).
• Para evitar cortocircuitos:
– Utilice una cinta de vinilo para aislar los cables no conectados.
– Asegúrese de volver a conectar a masa esta unidad al chasis del automóvil después de la instalación.
– Para proteger los cables, asegúrelos con abrazaderas de cables y con una cinta de vinilo, enrolle los cables que
entran en contacto con partes metálicas.
PRECAUCIÓN
• Instale esta unidad en la consola de su vehículo. No toque las partes metálicas de la unidad durante o un poco
después del uso de la unidad. Las partes metálicas, tales como el disipador de calor o la carcasa, pueden estar muy
calientes.
• No conecte los cables
de los altavoces al chasis del vehículo, al cable de conexión a masa (negro) o en paralelo.
• Conecte altavoces con una potencia máxima de más de 50 W. Si la potencia máxima de los altavoces es inferior a
50 W, cambie el ajuste
[AMPGAIN]
para evitar daños en los mismos.
• Monte la unidad a un ángulo de menos de 30°.
• Si el mazo de conductores de su vehículo no dispone de terminal de encendido, conecte el cable de encendido
(rojo) al terminal de la caja de fusibles del vehículo, el cual suministrará una alimentación de 12 V CC y podrá
conectarse y desconectarse mediante la llave de encendido.
• Mantenga todos los cables alejados de las partes metálicas disipadoras de calor.
• Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas,
etc. funcionen satisfactoriamente.
• Si se funde el fusible, en primer lugar asegúrese de que los cables no estén en contacto con el chasis del vehículo y,
a continuación, reemplace el fusible usado por otro del mismo régimen.
Gancho en el
lado superior
Doble las lengüetas apropiadas para
retener firmemente la manga en su lugar.
Salpicadero del automóvil
JS_JVC_QSG_KD_X472DBT_E_SP.indd 2JS_JVC_QSG_KD_X472DBT_E_SP.indd 2 29/10/2019 9:35:19 AM29/10/2019 9:35:19 AM
