JVC KD-X472DBT User Manual

3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

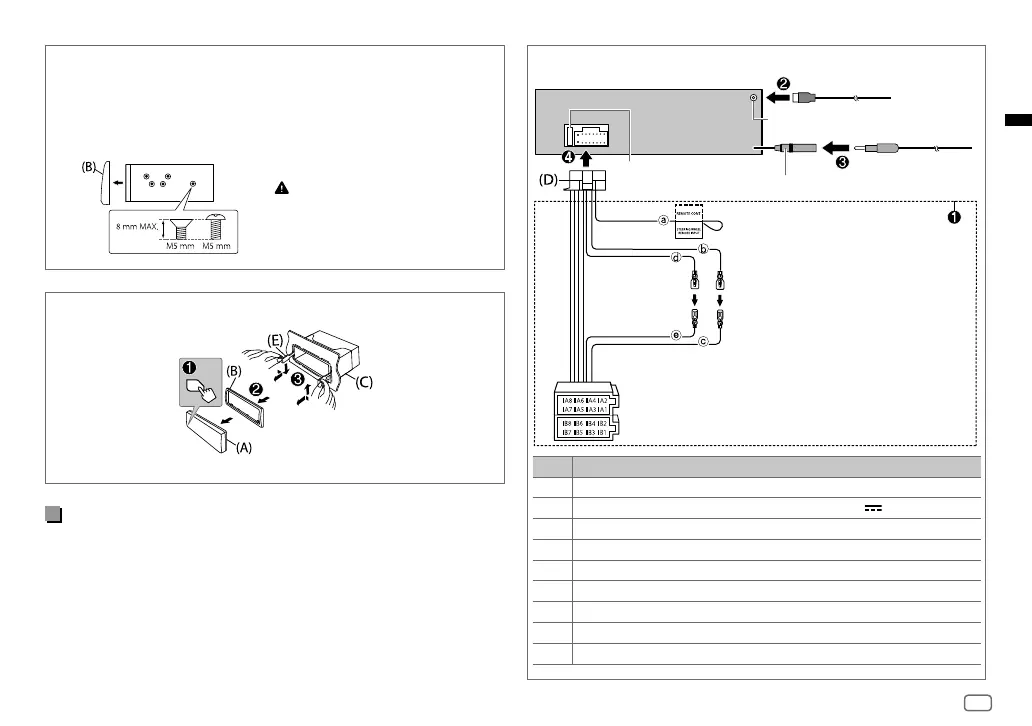

Remoção do aparelho
Instalação do aparelho (sem manga de montagem)
1 Retire a manga de montagem e a placa de guarnição do aparelho.
2 Alinhe os orifícios no aparelho (em ambos lados) com o suporte de
montagem do veículo e fixe o aparelho com parafusos (disponíveis
comercialmente).
Lista de peças (fornecidas)
(A) Painel frontal (×1)
(B) Placa de guarnição (×1)
(C) Manga de montagem (×1)
(D) Cablagem (×1)
(E) Chave de extração (×2)
Utilize apenas os parafusos
especificados. Utilizar parafusos
inadequados pode danificar o
aparelho.
Conexão da cablagem
Pino Cor e função
A4 Amarelo : Bateria
A5 Azul/branco : Controlo de energia (12 V
350 mA)
A6 Laranja/branco : Interruptor de controlo das luzes do automóvel
A7 Vermelho : Ignição (ACC)
A8 Preto : Conexão terra (massa)
B1, B2
Roxo
] , Roxo/preto [
: Altifalante traseiro (direito)
B3, B4
Cinzento
] , Cinzento/preto [
: Altifalante frontal (direito)
B5, B6
Branco
] , Branco/preto [
: Altifalante frontal (esquerdo)
B7, B8
Verde
] , Verde/preto [
: Altifalante traseiro (esquerdo)
Terminal de antena
Fusível (10 A)
a Azul claro/amarelo: Ao adaptador
do controlo remoto do volante de
direção
b Amarelo: Fio da bateria
c Amarelo: A4
d Vermelho: Fio de ignição
e Vermelho: A7
Conectores ISO
Tomada de antena DAB (conector SMB)
JS_JVC_QSG_KD_X472DBT_E_PT.indd 3JS_JVC_QSG_KD_X472DBT_E_PT.indd 3 29/10/2019 9:23:13 AM29/10/2019 9:23:13 AM

JVC KD-X472DBT Specifications

General

DIN size	1 DIN
Output power	50 W
Product color	Black
Ready for iPod	Yes
Volume control	Rotary
Disc types supported	No
Audio output channels	- channels
Equalizer bands quantity	13
Audio formats supported	AAC, FLAC, MP3, SBC, WAV, WMA
Display type	LCD
Illumination color	White
Display number of lines	2 lines
Bluetooth version	4.2
USB port position	Front
Bluetooth profiles	A2DP, AVRCP, HFP, PBAP
Line outputs (RCA)	3
USB connector type	USB Type-A
USB ports quantity	1
Bluetooth functions	Audiostreaming, Handsfree calling
Headphone connectivity	3.5mm
AM band range	531 - 1611 kHz
FM band range	87.5 - 108 MHz
LW band range	153 - 279 kHz
Supported radio bands	AM, DAB+, FM
Preset stations quantity	18
