JVC KD-X472DBT User Manual

3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

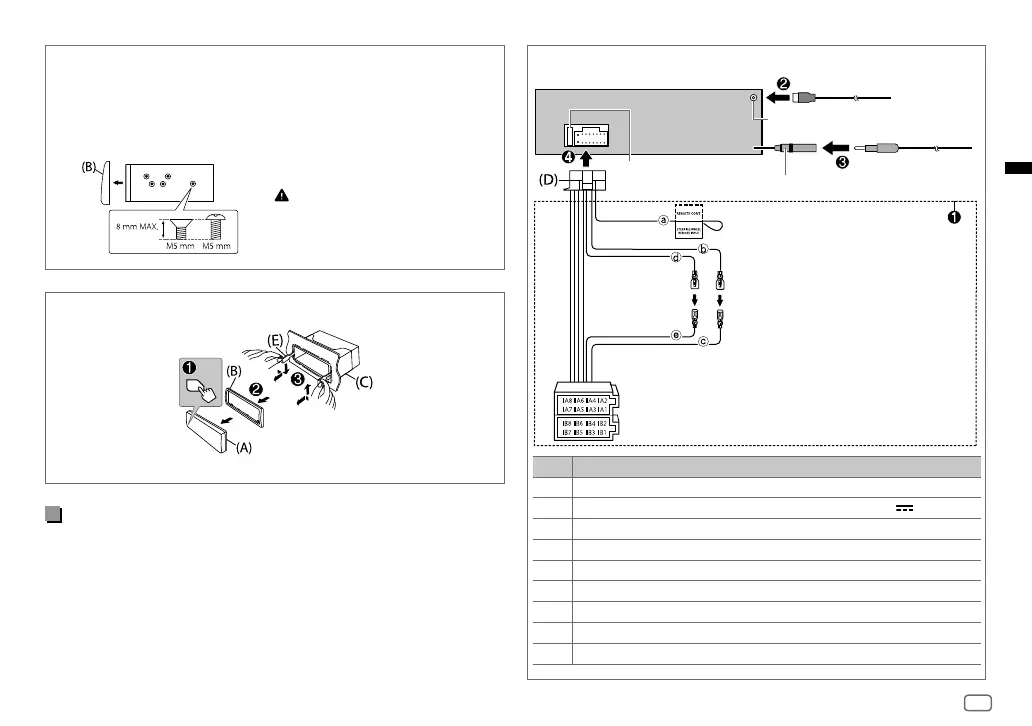

Retrait de l’appareil
Installation de l’appareil (sans le manchon de montage)
1 Retirez le manchon de montage et la plaque de garniture de l’appareil.
2 Alignez les entailles de l’appareil (des deux côtés) avec le support de
montage du véhicule et fixez l’appareil avec les vis (en vente dans le
commerce).
Liste de pièces (fourni)
(A) Façade (×1)
(B) Plaque de garniture (×1)
(C) Manchon de montage (×1)
(D) Faisceau de fils (×1)
(E) Clé d’extraction (×2)
N’utiliser que les vis spécifiés.
L’utilisation de vis incorrects peut
endommager l’appareil.
Connexions
Broche Couleur et fonction
A4 Jaune : Pile
A5 Bleu/Blanc : Commande d’alimentation (12 V
350 mA)
A6 Orange/Blanc : Commutateur d’éclairage de la voiture
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1, B2
Violet
] , Violet/Noir [
: Enceinte arrière (droite)
B3, B4
Gris
] , Gris/Noir [
: Enceinte avant (droite)
B5, B6
Blanc
] , Blanc/Noir [
: Enceinte avant (gauche)
B7, B8
Ver t
] , Vert/Noir [
: Enceinte arrière (gauche)
Borne de l’antenne
Fusible (10 A)
a Bleu clair/jaune: À l’adaptateur de
télécommande volant
b Jaune: Câble de batterie
c Jaune: A4
d Rouge: Câble d’allumage
e Rouge: A7
Connecteurs ISO
Prise d’antenne DAB (connecteur SMB)
JS_JVC_QSG_KD_X472DBT_E_FR.indd 3JS_JVC_QSG_KD_X472DBT_E_FR.indd 3 24/10/2019 10:33:45 AM24/10/2019 10:33:45 AM

JVC KD-X472DBT Specifications

General

DIN size	1 DIN
Output power	50 W
Product color	Black
Ready for iPod	Yes
Volume control	Rotary
Disc types supported	No
Audio output channels	- channels
Equalizer bands quantity	13
Audio formats supported	AAC, FLAC, MP3, SBC, WAV, WMA
Display type	LCD
Illumination color	White
Display number of lines	2 lines
Bluetooth version	4.2
USB port position	Front
Bluetooth profiles	A2DP, AVRCP, HFP, PBAP
Line outputs (RCA)	3
USB connector type	USB Type-A
USB ports quantity	1
Bluetooth functions	Audiostreaming, Handsfree calling
Headphone connectivity	3.5mm
AM band range	531 - 1611 kHz
FM band range	87.5 - 108 MHz
LW band range	153 - 279 kHz
Supported radio bands	AM, DAB+, FM
Preset stations quantity	18
