JVC KD-X472DBT User Manual

3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

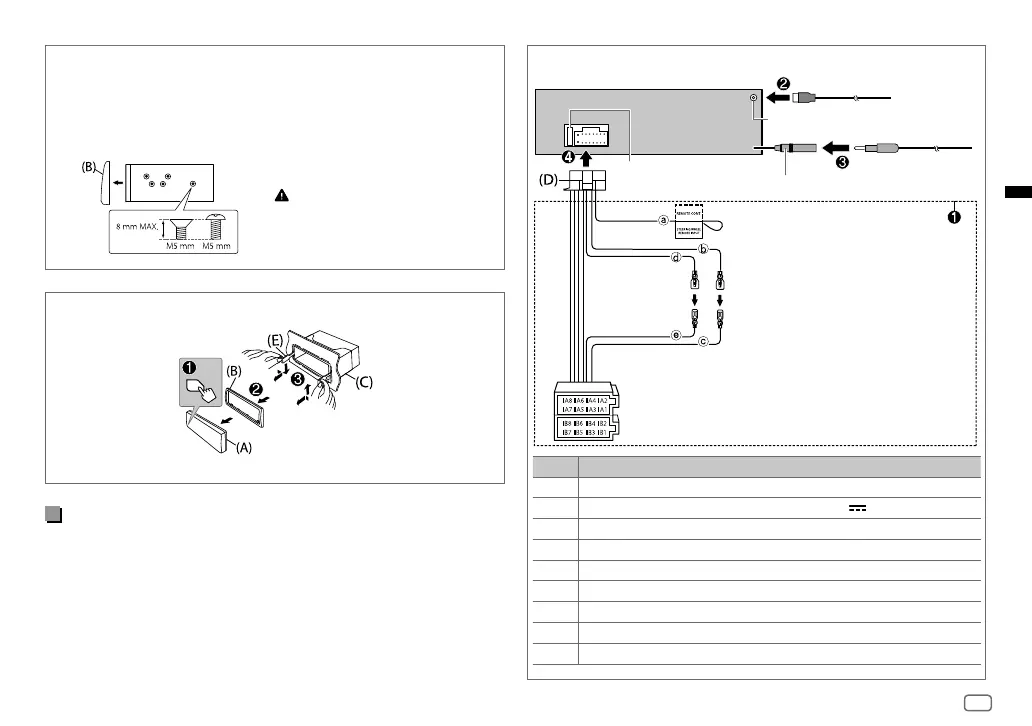

Rimozione dell’apparecchio
Installazione dell’apparecchio (senza manicotto di montaggio)
1 Rimuovere il supporto di montaggio e la piastrina di finitura dall’unità.
2 Allineare i fori dell’unità (di entrambi i lati) con quelli della staffa di
montaggio del veicolo e fissarvela usando comuni viti.
Elenco delle parti (in dotazione)
(A) Frontalino (×1)
(B) Piastrina di finitura (×1)
(C) Supporto di montaggio (×1)
(D) Fascio dei cavi (×1)
(E) Chiavetta di estrazione (×2)
Usare soltanto le viti specificate.
L’uso di viti diverse può causare il
danneggiamento dell’unità.
Collegamento dei cavi
Contatto Colori e funzione
A4 Giallo : Batteria
A5 Blu/bianco : Alimentazione (12 V
350 mA)
A6 Arancione/bianco : Selettore di controllo illuminazione del veicolo
A7 Rosso : Accensione (ACC)
A8 Nero : Collegamento a terra (massa)
B1, B2
Porpora
] , Porpora/nero [
: Diffusore posteriore (destro)
B3, B4
Grigio
] , Grigio/nero [
: Diffusore anteriore (destro)
B5, B6
Bianco
] , Bianco/nero [
: Diffusore anteriore (sinistro)
B7, B8
Verde
] , Verde/nero [
: Diffusore posteriore (sinistro)
Presa d’antenna
Fusibile (10 A)
a Azzurro/giallo: All’adattatore per
telecomando da volante
b Giallo: Cavo della batteria
c Giallo: A4
d Rosso: Cavo di accensione
e Rosso: A7
Connettori ISO
Presa antenna DAB (connettore SMB)
JS_JVC_QSG_KD_X472DBT_E_IT.indd 3JS_JVC_QSG_KD_X472DBT_E_IT.indd 3 24/10/2019 10:30:29 AM24/10/2019 10:30:29 AM

JVC KD-X472DBT Specifications

General

DIN size	1 DIN
Output power	50 W
Product color	Black
Ready for iPod	Yes
Volume control	Rotary
Disc types supported	No
Audio output channels	- channels
Equalizer bands quantity	13
Audio formats supported	AAC, FLAC, MP3, SBC, WAV, WMA
Display type	LCD
Illumination color	White
Display number of lines	2 lines
Bluetooth version	4.2
USB port position	Front
Bluetooth profiles	A2DP, AVRCP, HFP, PBAP
Line outputs (RCA)	3
USB connector type	USB Type-A
USB ports quantity	1
Bluetooth functions	Audiostreaming, Handsfree calling
Headphone connectivity	3.5mm
AM band range	531 - 1611 kHz
FM band range	87.5 - 108 MHz
LW band range	153 - 279 kHz
Supported radio bands	AM, DAB+, FM
Preset stations quantity	18
Hands-free calling	Keep your hands on wheel with Bluetooth™ Hands-free calling. After pairing your compatible Bluetooth mobile phone to your TomTom GPS, you’ll be able to see incoming call information, make and answer calls, and talk hands-free through your device. You’ll e
