FRANÇAIS
29
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

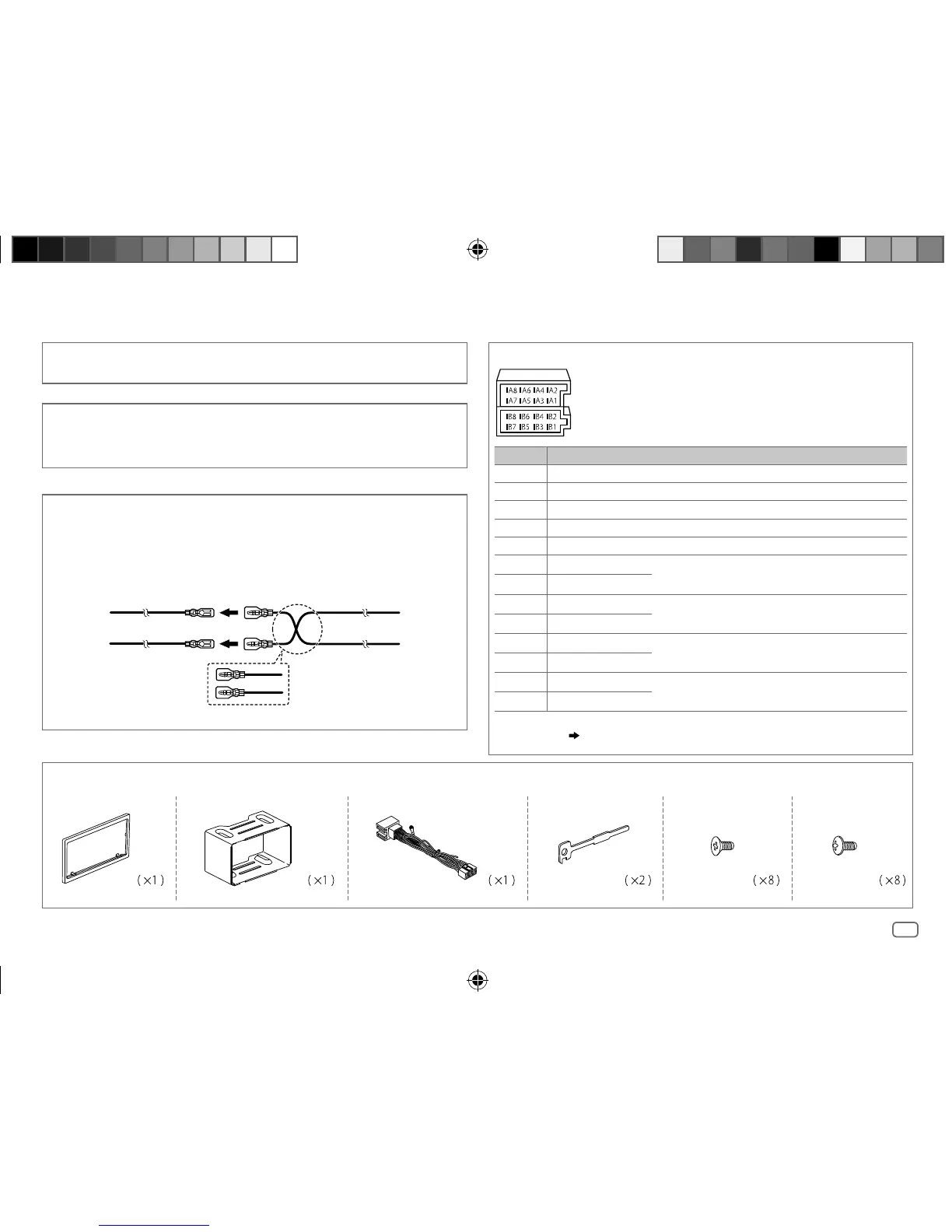

Connexion des connecteurs ISO sur certaines voitures VW/Audi ou Opel
(Vauxhall)
Vous aurez peut-être besoin de modifier le câblage du faisceau de fils fourni comme montré sur l’illustration
ci-dessous.
Connecteurs ISO
Broche
Couleur et fonction
A4 Jaune : Pile
A5 Bleu/Blanc : Commande d’alimentation
A6 Orange/blanc : Éclairage de la voiture
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1
Violet
]
: Enceinte arrière (droite)
Pour la transition 3 voies: Enceinte des aigus (droite)
B2
Violet/noir
[
B3
Gris
]
: Enceinte avant (droite)
Pour la transition 3 voies: Enceinte des médiums (droite)
B4
Gris/noir
[
B5
Blanc
]
: Enceinte avant (gauche)
Pour la transition 3 voies: Enceinte des médiums (gauche)
B6
Blanc/noir
[
B7
Vert
]
: Enceinte arrière (gauche)
*
Pour la transition 3 voies: Enceinte des aigus (gauche)
B8
Vert/noir
[
* Vous pouvez aussi connecter directement un caisson de grave sans amplificateur de caisson de grave extérieur.
Pour les réglages,
19
.
Connexions
AppareilVéhicule
A7 (Rouge) Câble d’allumage (Rouge)
A4 (Jaune)
Câblage par défaut
Câble de batterie (Jaune)
Si votre voiture ne possède pas de prise ISO :
Nous recommandons d’installer l’appareil en utilisant un harnais de câblage en vente dans le commerce
recommandé spécifiquement pour votre voiture et, pour votre sécurité, de laisser ce travail a des professionnels.
Consultez votre revendeur autoradio.
Lors de la connexion à un amplificateur extérieur, connectez son fil de masse au châssis de la voiture pour éviter
d’endommager l’appareil.
Liste des pièces pour l’installation
(A)
Plaque d’assemblage
(B)
Manchon de montage
(C)
Faisceau de fils
(D)
Clé d’extraction
(E)
Vis à tête plate
(
M5 × 8mm
)
(F)
Vis à tête ronde
(
M5 × 8mm
)
JS_JVC_KW_R920BT_DB92BT_E_FR.indd 29JS_JVC_KW_R920BT_DB92BT_E_FR.indd 29 18/11/2015 10:29:18 AM18/11/2015 10:29:18 AM
