DEUTSCH
29
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

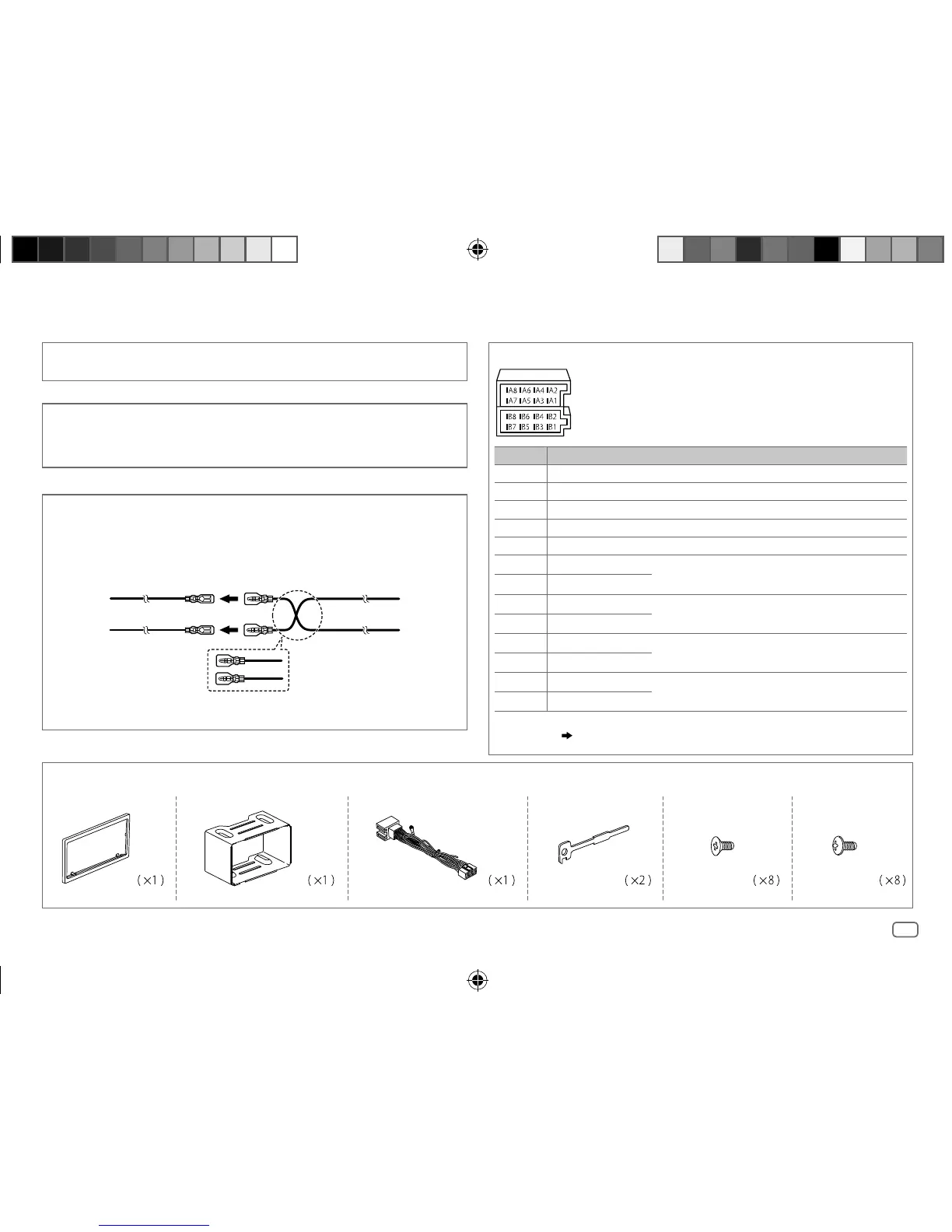

Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall)
Automobile
Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie unten gezeigt.
ISO-Anschlüsse
Stift Farbe und Funktion
A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1
Lila
]
: Hinterer Lautsprecher (rechts)
Für 3-Wege-Übergang: Hochtöner (rechts)
B2
Lila/Schwarz
[
B3
Grau
]
: Vorderer Lautsprecher (rechts)
Für 3-Wege-Übergang: Mitteltöner (rechts)
B4
Grau/Schwarz
[
B5
Weiß
]
: Vorderer Lautsprecher (links)
Für 3-Wege-Übergang: Mitteltöner (links)
B6
Weiß/Schwarz
[
B7
Grün
]
: Hinterer Lautsprecher (links) *
Für 3-Wege-Übergang: Hochtöner (links)
B8
Grün/Schwarz
[
* Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen Subwoofer-Verstärker anschließen.
Für Einstellung,
 19 .
Verdrahtungsanschluss
Gerät
Fahrzeug
A7 (Rot)
Zündkabel (Rot)
A4 (Gelb)
Standardverkabelung
Batteriekabel (Gelb)
Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat :
Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug ausgelegten Kabelbaum zu
installieren und diese Arbeit zur Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen
Sie sich von Ihrem Autoradiohändler beraten.
Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um
Beschädigung des Geräts zu vermeiden.
Teileliste für den Einbau
(A) Frontrahmen
(B) Einbauhalterung (C) Kabelbaum (D) Ausziehschlüssel
(E) Flachkopfschraube
(
M5 × 8mm )
(F) Rundkopfschraube
(
M5 × 8mm )
