JVC LT-24HG45E - Antenna Csatlakozó

HU 10
Antenna csatlakozó
Megjegyzés: Mielőtt más készülékeket csatlakoztatna:
Készüléke károsításának elkerülése érdekében győződjön meg róla, hogy azok ki vannak kapcsolva, és
áramtalanítva vannak.
Hozza létre a kívánt kapcsolatot.
Ha végzett az összekötéssel, csatlakoztassa az eszközök tápellátását, és kapcsolja be azokat.
Az alábbi módon csatlakoztassa az antennát (H). A továbbiakban ismertetjük a más eszközökkel való
csatlakozás módját 25.-26. oldal Amennyiben vételi problémái vannak, forduljon szakemberhez.
•
•
•
(A) C.I. nyílás: a CA modulhoz
(CAM) (ha a fizetős TV-
csatornák szolgáltatója
támogatja ezt az opciót).
Megjegyzés: A
meghibásodások és károk
elkerülése érdekében a
CAM kártya kivétele előtt
ne feledje el kikapcsolni a
TV készüléket.
(B) AV/COMPONENT
bemenet: Analóg AV-
szignál/Részszignál
bemenete. Ld. a 25, 26.
oldalakat
Megjegyzés: Az AV-
AUDIO bemenet közös
a COMPONENT AUDIO
bemenettel.
(C) DIGITAL AUDIO
(COAXIAL) kimenet:
digitális audió kimenet
(D) HDMI/DVI bemenet: Lásd
25. oldal
(E) USB bemenet: Ld. a 22.-
24. oldalakat.
(F) HEADPHONE csatlakozó:
Dugja be a fejhallgatót egy
mini csatlakozóval (3,5
mm) ebbe az aljzatba.
(G) Scart aljzat: SCART
kábelek csatlakoztatására.
Ld. a 26. oldalt
(H)
Antenna: Csatlakoztasson
egy antennát.
A beépített vevő az összes
analóg és DVB-T/-C
csatornát fogja.
(I) PC-INPUT (PC): Lásd 25.
oldal
(J) PC/DVI AUDIO bemenet:
Lásd 25. oldal
(K) Tápellátás: A tartozék
tápkábelt kizárólag 220-
240V/50 Hz-es hálózathoz
csatlakoztassa – ne
csatlakoztassa bármilyen
más hálózathoz.

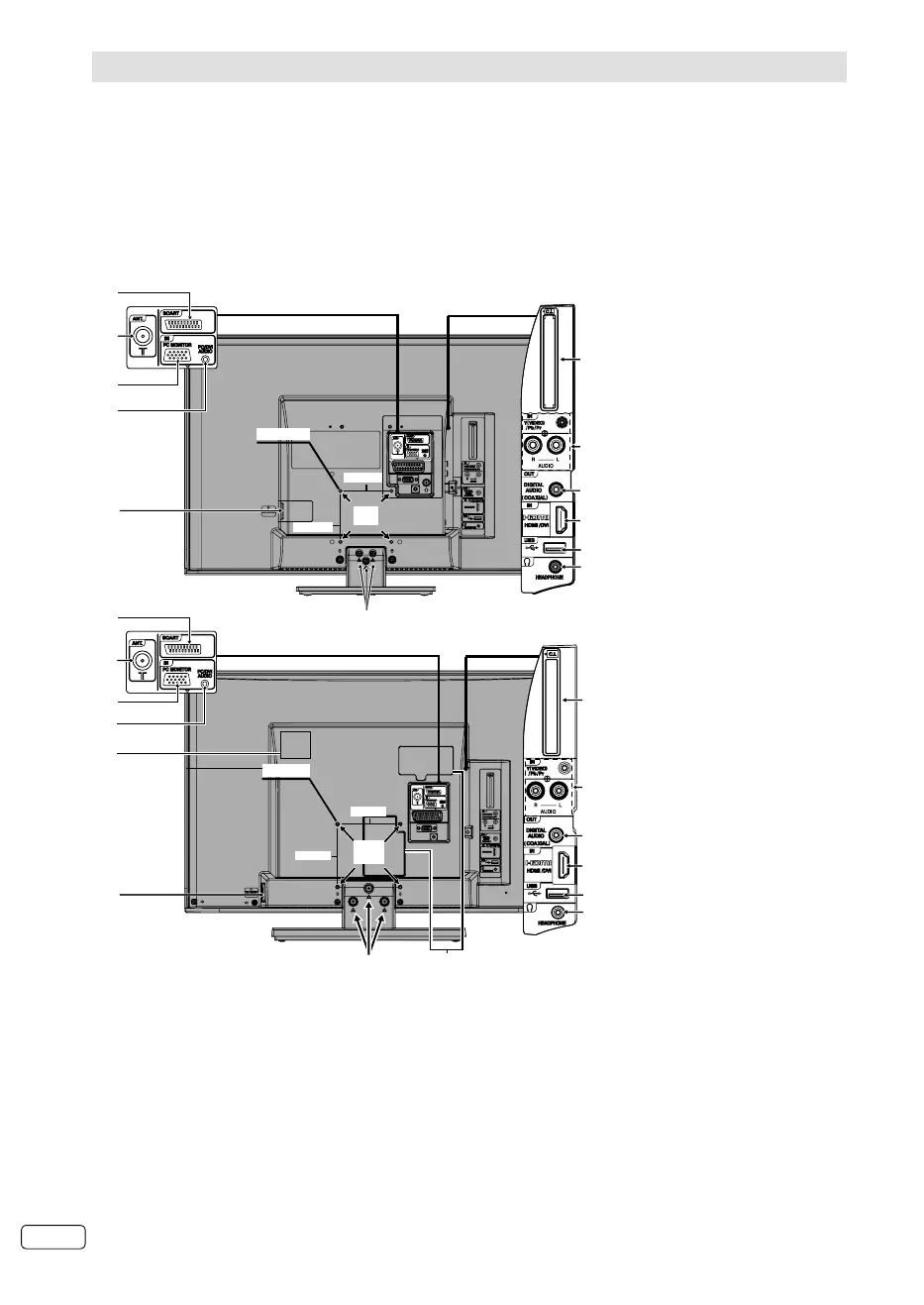

Hátlap
(L) Konzol furatai: Ide rögzítse a fali konzolt (nem tartozék).
(M) A televízió falra szereléséhez távolítsa el ezeket a csavarokat, majd az állványt is.
A művelet megkezdése előtt párnázza ki a felületet, amelyre a TV-t helyezni készül.
(N) Szervizcsatlakozó-fedél: Kérjük ne nyissa fel ezt a fedelet. Az alatta található foglalat csak szerviz
célokat szolgál.
100 mm
100 mm
M4 x 10
75 mm
M4 x 10
75 mm
