IT 7
COLLEGAMENTI

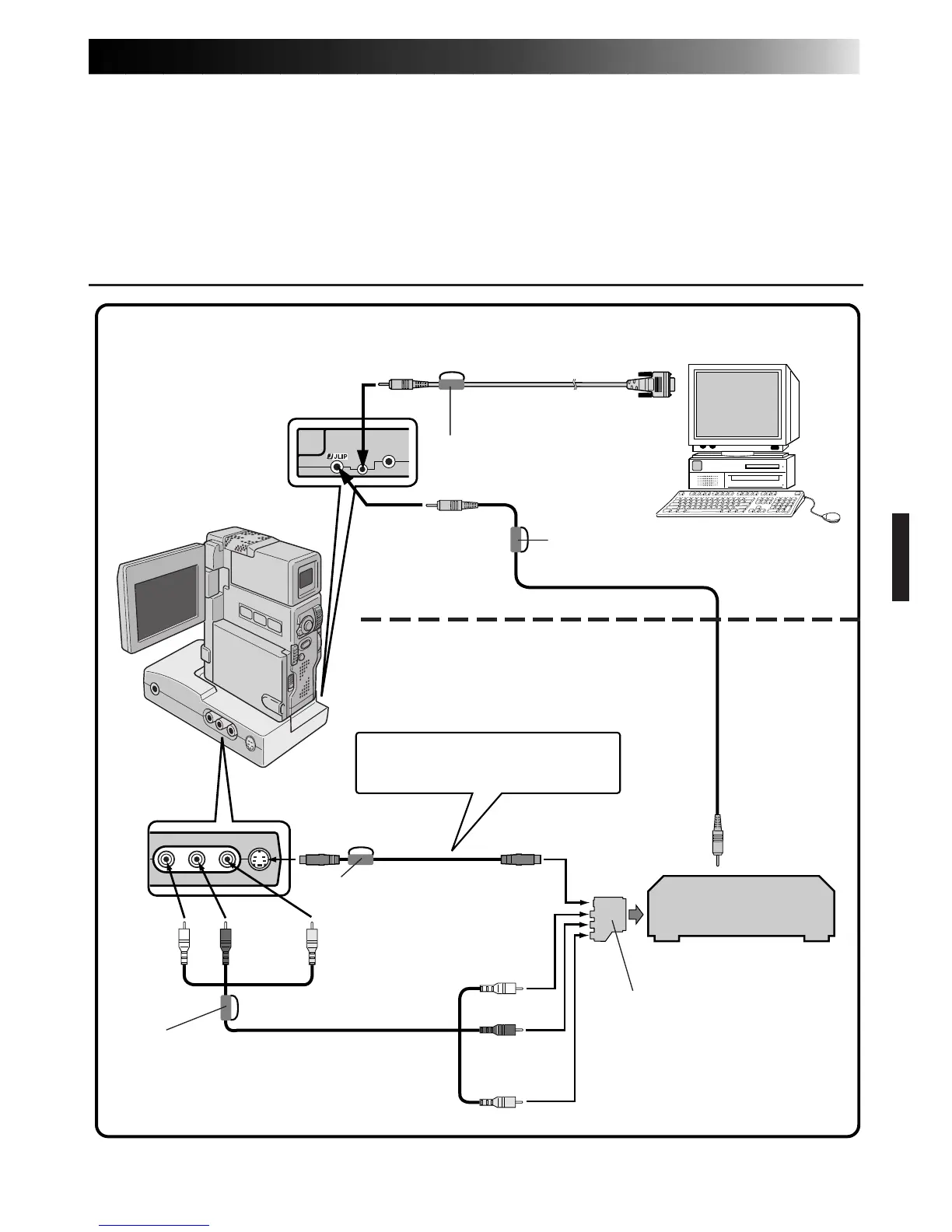

COLLEGAMENTI DA EFFETTUARE QUANDO IL
VIDEOREGISTRATORE E’ DOTATO DI JACK JLIP
PC
Quando si utilizza JLIP Video Capture:
Collegamento al jack PC
Filtro antirumore
Collegamento al jack di
montaggio (JLIP)
Cavo di connessione PC
(in dotazione)
Collegamento alla porta
COM (RS-232C)
Camcorder
Filtro antirumore
Quando si utilizza JLIP
Video Producer:
Al jack JLIP
Cavo di
connessione JLIP
(in dotazione)
Videoregistratore
(per la registrazione)
Collegare questo se l’unità video
ha un jack di ingresso S-Video.
Se il vostro videoregistratore è
munito di presa SCART, utilizzare
l’adattatore per cavo (solo PAL).
Collegamento al jack
S OUT
Cavo S-VIDEO
(in dotazione)
Collegamento al
jack S-VIDEO
Cavo AUDIO/VIDEO
(in dotazione)
Bianco
collegato a
AUDIO L
Rosso
collegato a
AUDIO R
Giallo collegato a VIDEO
Bianco
collegato
a AUDIO
L
Rosso
collegato
a AUDIO
R
Giallo collegato
a VIDEO
n Per garantire la sicurezza, spegnere tutti gli apparecchi prima di effettuare qualsiasi
collegamento.
n Si raccomanda di utilizzare l’alimentatore/caricabatteria.
n Quando si utilizzano i cavi in dotazione, collegare al camcorder i connettori muniti di filtro
antirumore.
n Non effettuare alcun collegamento al connettore DV OUT del camcorder.
Filtro
antirumore
Filtro
antirumore
