JVC MultiMediaNavigator - Conexiones

CA 7
CONEXIONES
n Para seguridad, asegúrese de que todas las unidades tengan la alimentación desconectada
antes de efectuar alguna conexión.
n Le recomendamos que emplee el adaptador de alimentación de CA/cargador.
n Al conectar los cables suministrados, asegúrese de enchufar los conectores equipados con
filtros de núcleo en la videocámara.
n No realice ninguna conexión al conector DV OUT de la videocámara.

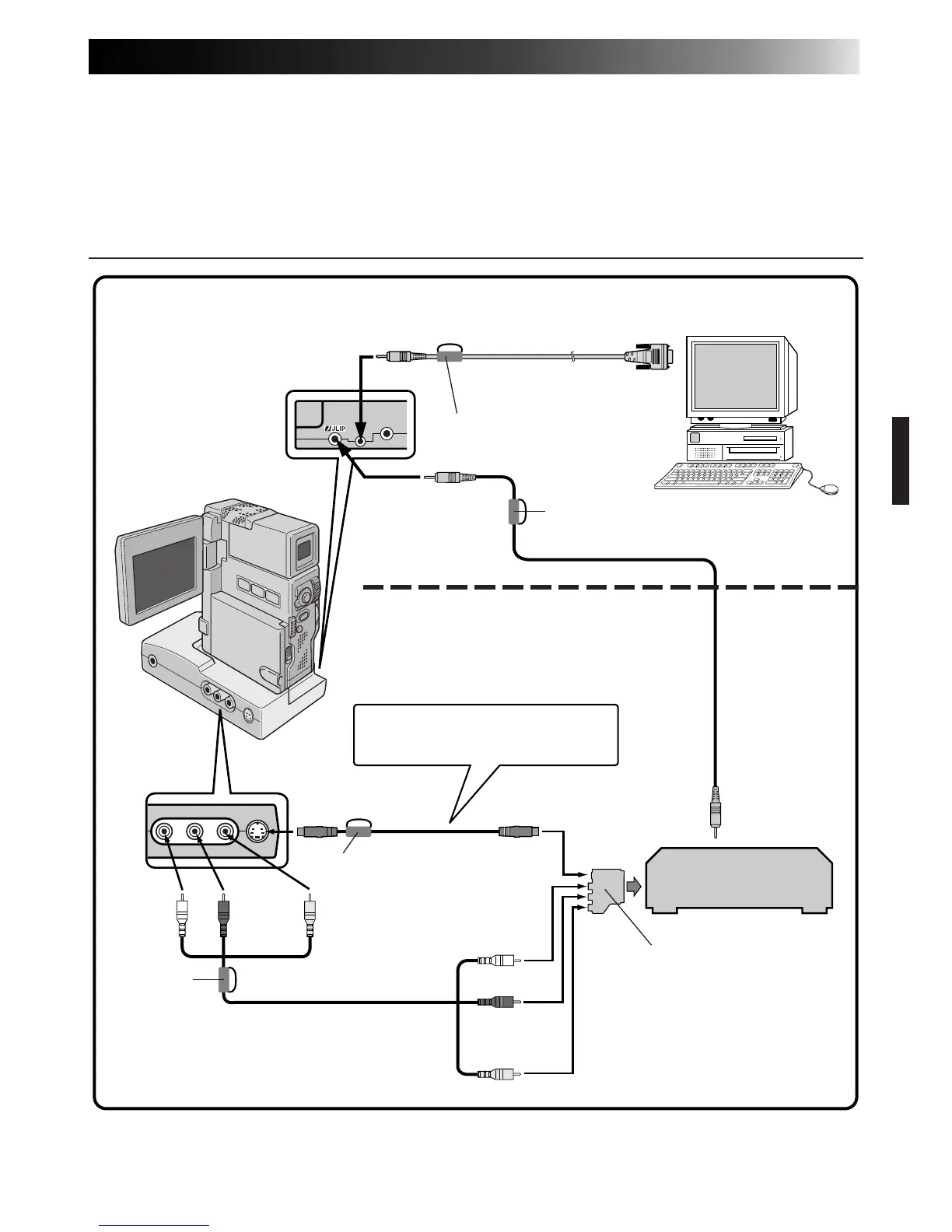

CUANDO CONECTE A UN VCR EQUIPADO CON UN JACK JLIP
Cuando emplea JLIP Video
Producer:
Cuando emplea JLIP Video Capture:
Al jack PC
Al jack
S OUT
Cable S-VIDEO
(suministrado)
Cable AUDIO/VIDEO
(suministrado)
Al jack de entrada
S-VIDEO
Al jack JLIP
Cable JLIP
(suministrado)
Al jack JLIP
Cable de conexión PC
(suministrado)
PC
A la conexión
COM (RS-232C)
Conéctelo si la unidad de video
tiene un jack de entrada S-Video.
Videocámara
Blanco a
AUDIO L
Rojo a
AUDIO R
Amarillo a VIDEO
Si su VCR tiene un conector
SCART, emplee el adaptador de
cable (solamente PAL).
Filtro de núcleo
VCR
(Platina de grabación)
Blanco a
AUDIO L
Rojo a
AUDIO R
Amarillo a
VIDEO
Filtro de núcleo
Filtro de
núcleo
Filtro de
núcleo
