JVC MultiMediaNavigator - Tilslutninger

DA 7

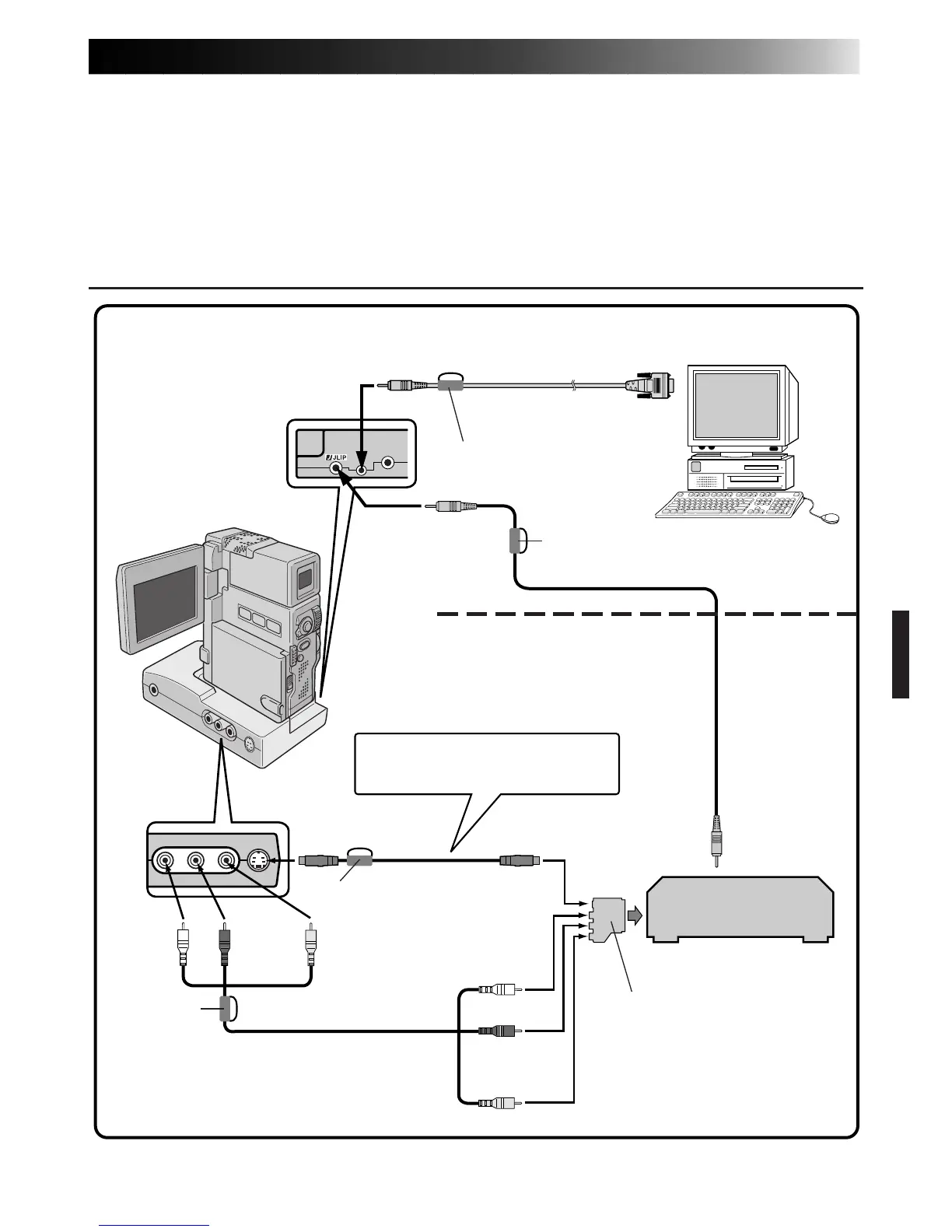

TILSLUTNINGER
VED TILSLUTNING TIL EN VIDEOBÅNDOPTAGER, SOM HAR ET
JLIP-JACKSTIK
PC’er
Hvis JLIP Video Producer
anvendes:
Hvis JLIP Video Capture anvendes:
Til PC-jackstik
Til S OUT-
jackstik
S-VIDEO kabel
(medfølger)
AUDIO/VIDEO-kabel
(medfølger)
Til S-VIDEO
indgangsjackstik
Til JLIP-
jackstik
JLIP-kabel
(medfølger)
Til JLIP-jackstik
PC forbindelseskabel
(medfølger)
Til COM port
(RS-232C)
Sæt dette kabel i forbindelse, hvis
videoen har et S-Video
indgangsjackstik.
Camcorder
Videobåndoptager
(optage-båndoptager)
Hvid i
AUDIO L
Rød i
AUDIO R
Gul i VIDEO
Anvend kabeladapteren, hvis
Deres videobåndoptager har en
SCART-bøsning (gælder kun
PAL).
Støjfilter
Hvid i
AUDIO L
Rød i
AUDIO R
Gul i
VIDEO
n Sørg af sikkerhedsgrunde for, at der er slukket for samtlige apparater, inden De udfører nogen
tilslutninger.
n Vi anbefaler, at De anvender lysnetadapter/opladeren.
n Når De sætter kablerne i forbiindelse, skal De sørge for at sætte de konnektorer, der har et
støjfilter, i camcorderen.
n Udfør ikke nogen tilslutninger til camcorderens DV OUT-konnektor.
Støjfilter
Støjfilter
Støjfilter
