TILKOPLINGER

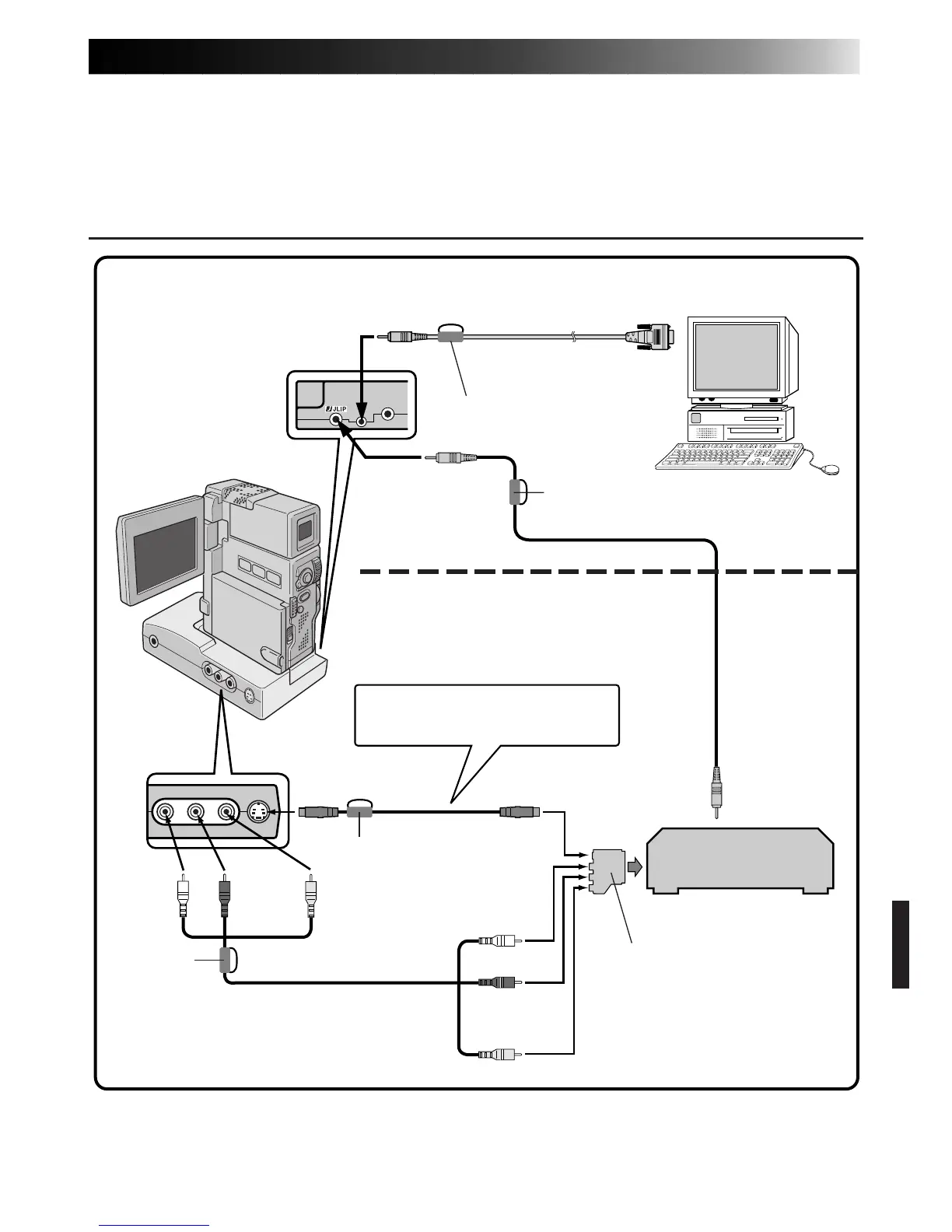

TILKOPLET VIDEOSPILLER MED JLIP-KONTAKT
Når JLIP-Video Producer brukes:
Når JLIP Bildeoverføring brukes:
PC
Kople til denne hvis videoenheten
har en S-Video-inngang.
Videospiller
(opptaker)
Hvis videospilleren har
SCART-kontakt, bruker du
kabeladapteren (gjelder
kun PAL).
Til PC-kontakt
PC-tilkoplingskabel
(inkludert)
Til COM-port
(RS-232C)
Kjernefilter
Kjernefilter
Til JLIP-kontakt
Videokamera
Til JLIP-kontakt
JLIP-kabel
(inkludert)
Til S OUT-
kontakt
S-VIDEO-kabel
(inkludert)
Til S-VIDEO-
inngang
AUDIO/VIDEO-kabel
(inkludert)
Hvit til
AUDIO L
Rød til
AUDIO R
Gul til VIDEO
Hvit til
AUDIO L
Rød til
AUDIO R
Gul til
VIDEO
n Påse at alle enheter er slått av før du foretar noen tilkoplinger.
n Vi anbefaler at du bruker vekselstrømadapteren/laderen.
n Når du kopler til kabelene som følger med, må du passe på å plugge kontaktene med
kjernefilter i videokameraet.
n Ikke foreta noen tilkoplinger til videokameraets DV OUT-kontakt.
Kjernefilter
Kjernefilter
