SV 7
ANSLUTNINGAR
n För att garantera säkerheten bör du kontrollera att alla enheter är avstängda innan du gör några
anslutningar.
n Vi rekommenderar att du använder nätadaptern/batteriladdaren.
n När du ansluter de medföljande kablarna bör du se till att kontakterna som har kärnskärmar
ansluts till videokameran.
n Anslut ingenting till videokamerans DV OUT-kontakt.

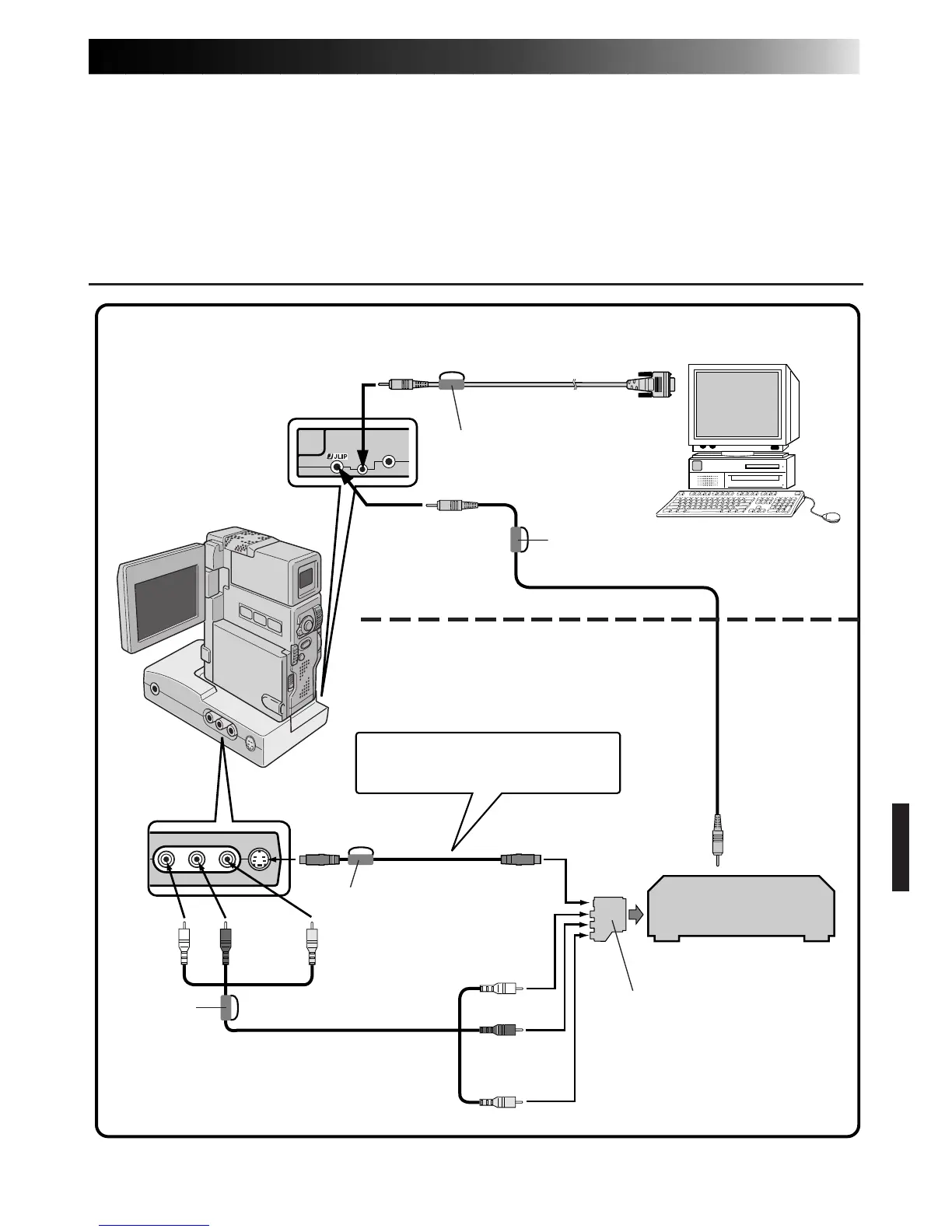

VID ANSLUTNING TILL EN VIDEOBANDSPELARE MED EN
JLIP-KONTAKT
När JLIP Video Producer används:
Då JLIP Video Capture används:
PC
Videobandspelare
(inspelande enhet)
Om videobandspelaren
har en SCART-kontakt,
använd kabeladaptern
(endast PAL).
Till PC-kontakt
PC-anslutningskabel
(medföljer)
Till COM-port
(RS-232C)
Kärnskärm
Kärnskärm
Till JLIP-kontakt
Till JLIP-
kontakt
JLIP-kabel
(medföljer)
Anslut denna om videon har en
S-Video-ingång.
Till S OUT-
kontakt
S-VIDEO-kabe
(medföljer)
Till S-VIDEO-
ingång
AUDIO/VIDEO-kabel
(medföljer)
Vit till
AUDIO L
Röd till
AUDIO R
Gul till VIDEO
Gul till
VIDEO
Röd till
AUDIO R
Vit till
AUDIO L
Videokamera
Kärnskärm
Kärnskärm
