ANSCHLÜSSE
n Aus Sicherheitsgründen vor der Anschlußherstellung sicherstellen, daß alle Geräte
ausgeschaltet sind.
n Wir empfehlen, zur Camcorder-Stromversorgung den Netzadapter/Batterielader zu
verwenden.
n Bei Verwendung der mitgelieferten Kabel stets das Kabelfilter-Kabelende am Camcorder
anschließen.
n Die Buchse DV OUT des Camcorders darf nicht belegt sein!

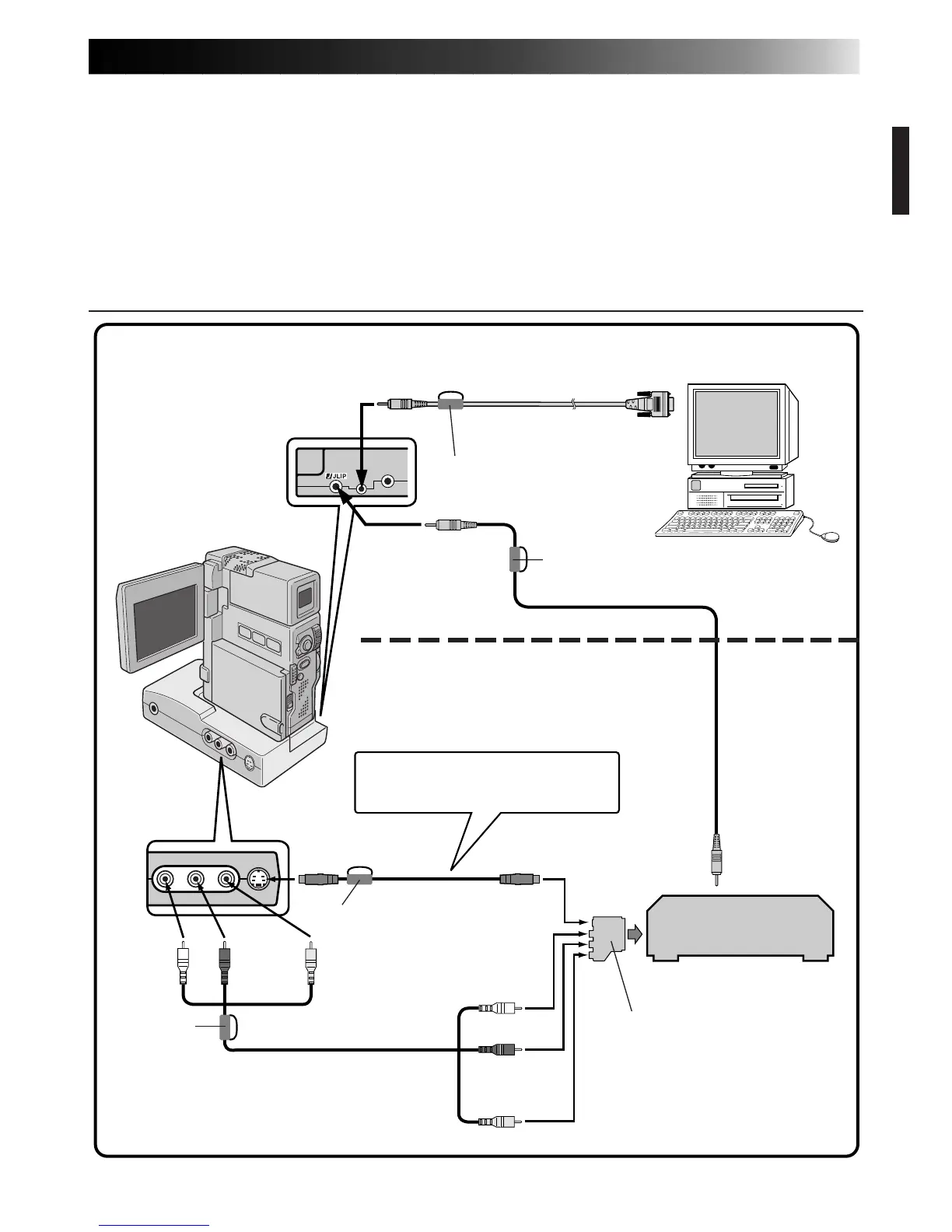

BEI ANSCHLUSS AN EINEN VIDEORECORDER MIT JLIP-
BUCHSE
Bei Verwendung der JLIP Video Capture-
Software:
An PC-Buchse
An COM-Port
(RS-232C)
PC-Anschlußkabel
(mitgeliefert)
Kabelfilter
Kabelfilter
An JLIP-Buchse
PC
Camcorder
Bei Verwendung der JLIP Video
Producer-Software:
JLIP-Kabel
(mitgeliefert)
An JLIP-Buchse
Videorecorder
(Aufnahmegerät)
Wenn Ihr Videorecorder
eine SCART-Buchse
besitzt, den Kabeladapter
verwenden (nur PAL).
Verwenden, wenn der Videorecorder
einen S-VIDEO-Eingang besitzt.
An S OUT-
Buchse
S-VIDEO-Kabel
(mitgeliefert)
An S-VIDEO-
Eingang
Weiß an
AUDIO L
Rot an
AUDIO R
Gelb an VIDEO
AV-Kabel
(mitgeliefert)
Gelb an
VIDEO
Rot an
AUDIO R
Weiß an
AUDIO L
Kabelfilter
Kabelfilter
