8 DE
TW

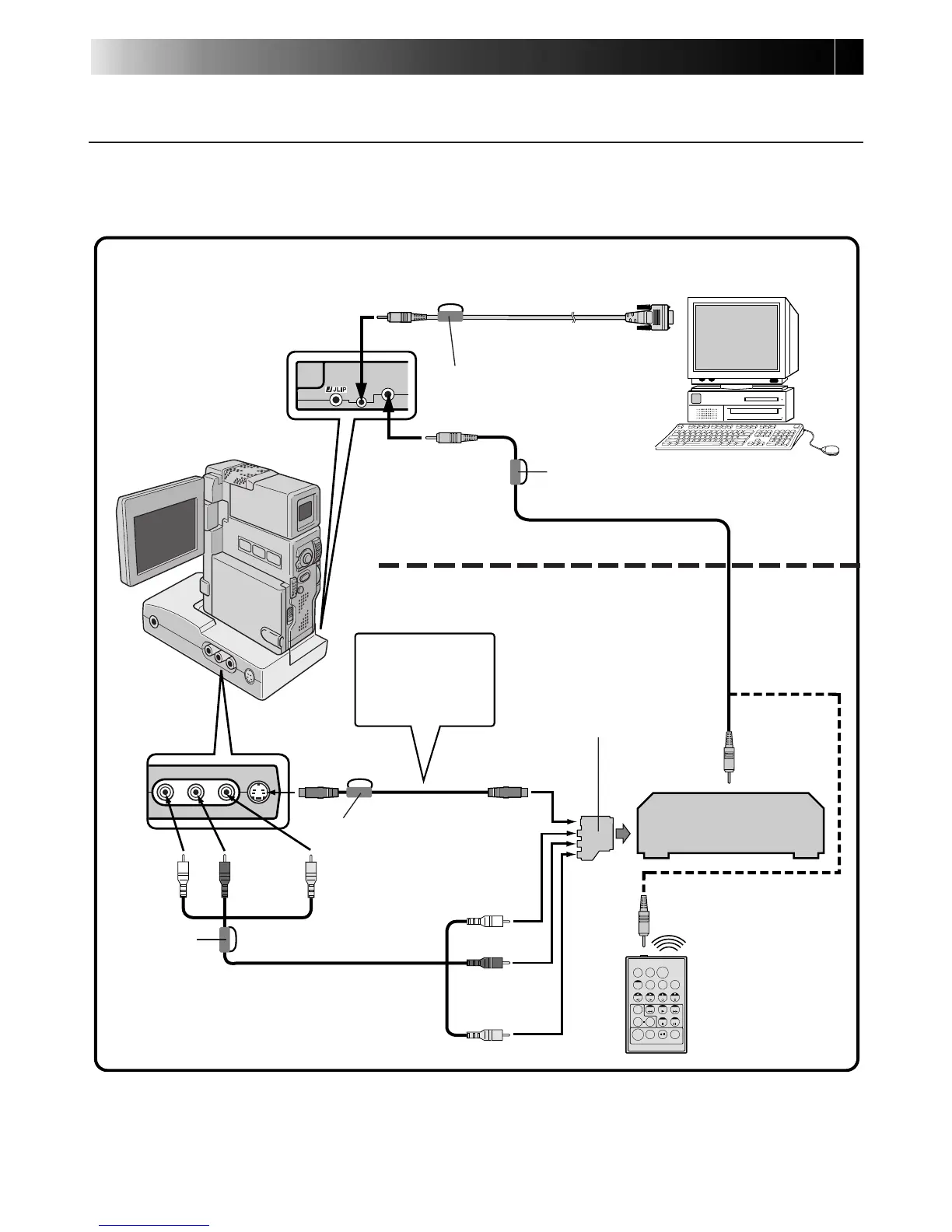

BEI ANSCHLUSS AN EINEN VIDEORECORDER OHNE JLIP-
BUCHSE
Wenn der verwendete Videorecorder keine JLIP-Buchse besitzt, an der zum Camcorder
mitgelieferten Fernbedieneinheit den Videorecorder-Herstellercode eingeben. Hierauf kann die
Fernbedieneinheit zur Schnittsteuerung eingesetzt werden.
Hier anschließen,
wenn der
Aufnahmerecorder
keinen Fernbedien-
Pause-Eingang
besitzt.
PC
Bei Verwendung der JLIP Video Capture-
Software:
An PC-Buchse
PC-Anschlußkabel
(mitgeliefert)
An COM-Port
(RS-232C)
Kabelfilter
Kabelfilter
An EDIT-Buchse
Schnittsteuerkabel (mitgeliefert)
Camcorder
Bei Verwendung der JLIP Video
Producer-Software:
Verwenden, wenn
der Videorecorder
einen S-VIDEO-
Eingang besitzt.
An
Pause-
Eingang
Videorecorder
(Aufnahmegerät)
Wenn Ihr Videorecorder
eine SCART-Buchse
besitzt, den Kabeladapter
verwenden (nur PAL).
Fernbedieneinheit
zum Camcorder
(mitgeliefert)
An S OUT-
Buchse
S-VIDEO-Kabel
(mitgeliefert)
An S-VIDEO-
Eingang
AV-Kabel
(mitgeliefert)
Weiß an
AUDIO L
Rot an
AUDIO R
Gelb an VIDEO
Gelb an
VIDEO
Rot an
AUDIO R
Weiß an
AUDIO L
ANSCHLÜSSE (Forts.)
Kabelfilter
Kabelfilter
