8 РУ
TW

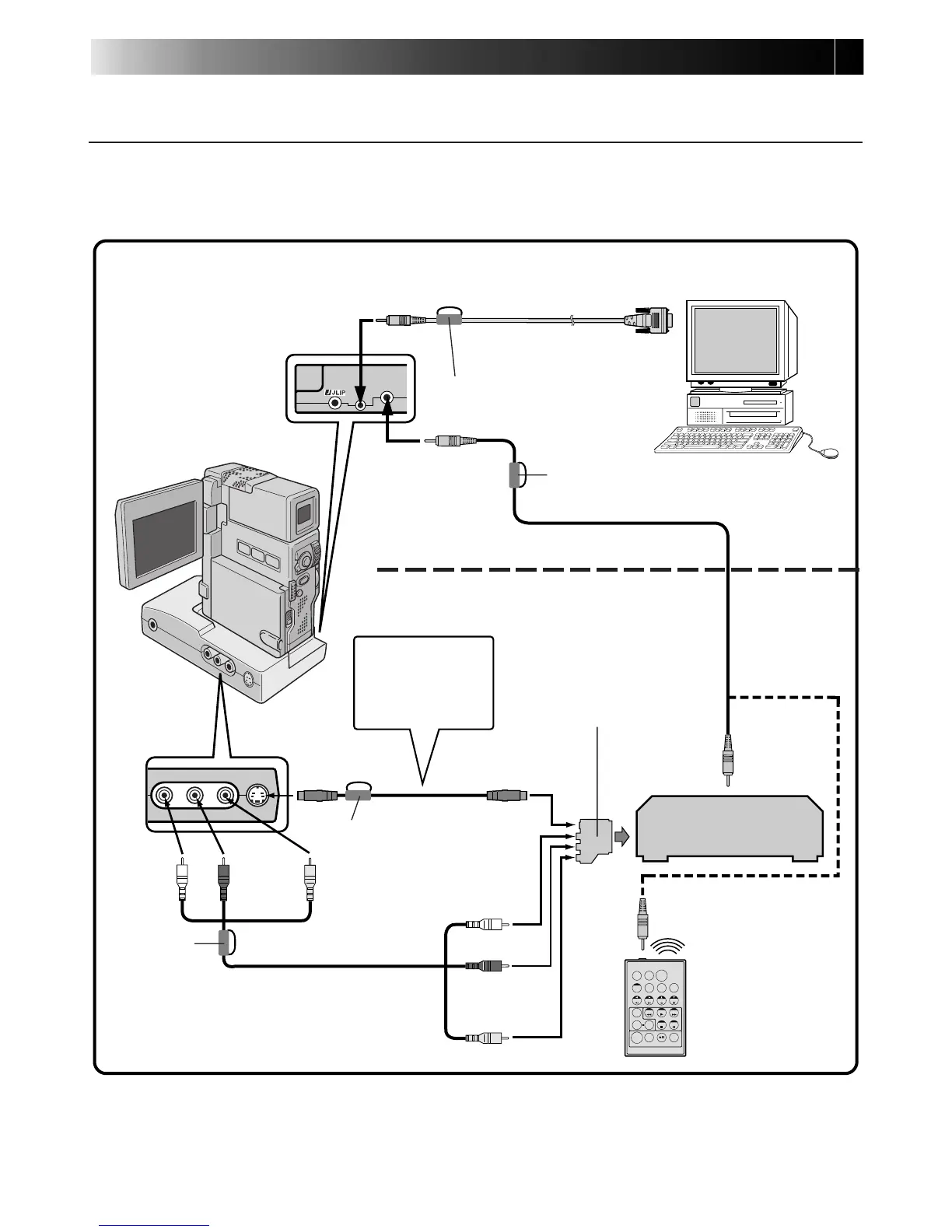

ПОДКЛЮЧЕНИЯ
(продолжение)
Когда используется программа
JLIP Video Producer:
Когда используется программа JLIP
Video Capture:
К гнезду ПК
Ко входному разъему
S-VIDEO
Кабель для монтажа
(входит в комплект поставки)
Фильтр с
сердечником
К гнезду EDIT
Cоединительный кабель ПК
(входит в комплект поставки)
ПК
К COM-порту
(RS-232C)
Подключите его,
если
видеоустройство
имеет входное
гнездо S-VIDEO.
Видеокамера
Видеомагнитофон
(записывающий аппарат)
Если в вашем
видеомагнитофоне
имеется разъем SCART,
используйте переходник
для кабеля (Только PAL).
Фильтр с
сердечником
К гнезду
дистан-
ционного
ввода паузы
ПРИ ПОДКЛЮЧЕНИИ К ВИДЕОМАГНИТОФОНУ, НЕ ИМЕЮЩЕМУ
JLIP ГНЕЗДА ДИСТАНЦИОННОГО ВВОДА ПАУЗЫ
Если ваш видеомагнитофон не имеет разъема JLIP, выполните установку в соответствии с
маркой вашего видеомагнитофона с помощью ПДУ, поставляемого в комплекте с видеокамерой,
затем выполните монтаж, пользуясь ПДУ.
К выходному
гнезду S OUT
Кабель S-VIDEO (входит в
комплект поставки)
Белый к
AUDIO L
Красный к
AUDIO R
Желтый к
VIDEO
Красный к
AUDIO R
Белый к
AUDIO L
Фильтр с
сердечником
Подсоедините здесь,
если записывающий
аппарат не имеет
гнезда
дистанционного ввода
паузы.
ПДУ
(входит в комплект
поставки)
Желтый к VIDEO
Кабель
AUDIO/VIDEO (входит
в комплект поставки)
Фильтр с
сердечником
