VERBINDEN MET EEN VIDEORECORDER DIE GEEN JLIP
AANSLUITING HEEFT
Bij gebruik van een videorecorder die geen JLIP aansluiting heeft, moet u het merk van de
videorecorder instellen met de afstandsbediening die met de videocamera meegeleverd werd
en vervolgens de montage met die afstandsbediening uitvoeren.
Sluit hierop aan als
de opnemende video-
recorder geen
afstandspauzeaan-
sluiting heeft.

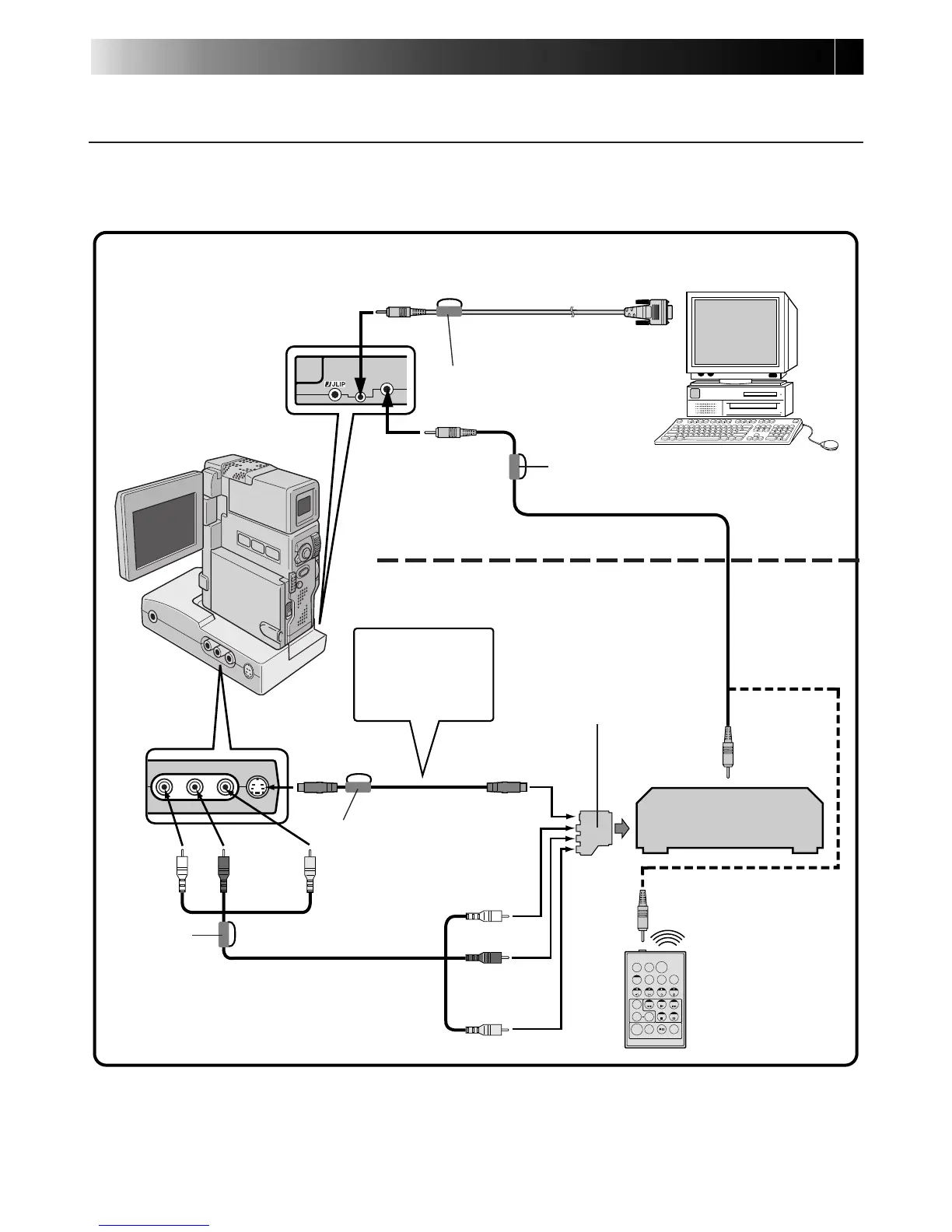

Bij gebruik van JLIP Video Capture:
Naar PC aansluiting
Montagekabel (meegeleverd)
Naar EDIT aansluiting
PC verbindingskabel
(meegeleverd)
Computer (PC)
Naar COM aansluiting
(RS-232C)
Camcorder
Kernfilter
Bij gebruik van JLIP Video Producer:
Naar
afstands-
pauze-
aansluiting
Videorecorder
(opnamedeck)
Afstandsbediening
(meegeleverd)
Gebruik de kabeladapter
indien uw videorecorder
een SCART aansluiting
heeft (allleen voor PAL).
Verbind deze
indien het video-
toestel een S-
video ingangsaan-
sluiting heeft.
Naar S OUT
aansluiting
S-VIDEO kabel
(meegeleverd)
Naar S-VIDEO
ingangsaansluiting
AUDIO/VIDEO kabel
(meegeleverd)
Wit met
AUDIO L
Rood met
AUDIO R
Geel met VIDEO
Wit met
AUDIO L
Rood met
AUDIO R
Geel met
VIDEO
Kernfilter
