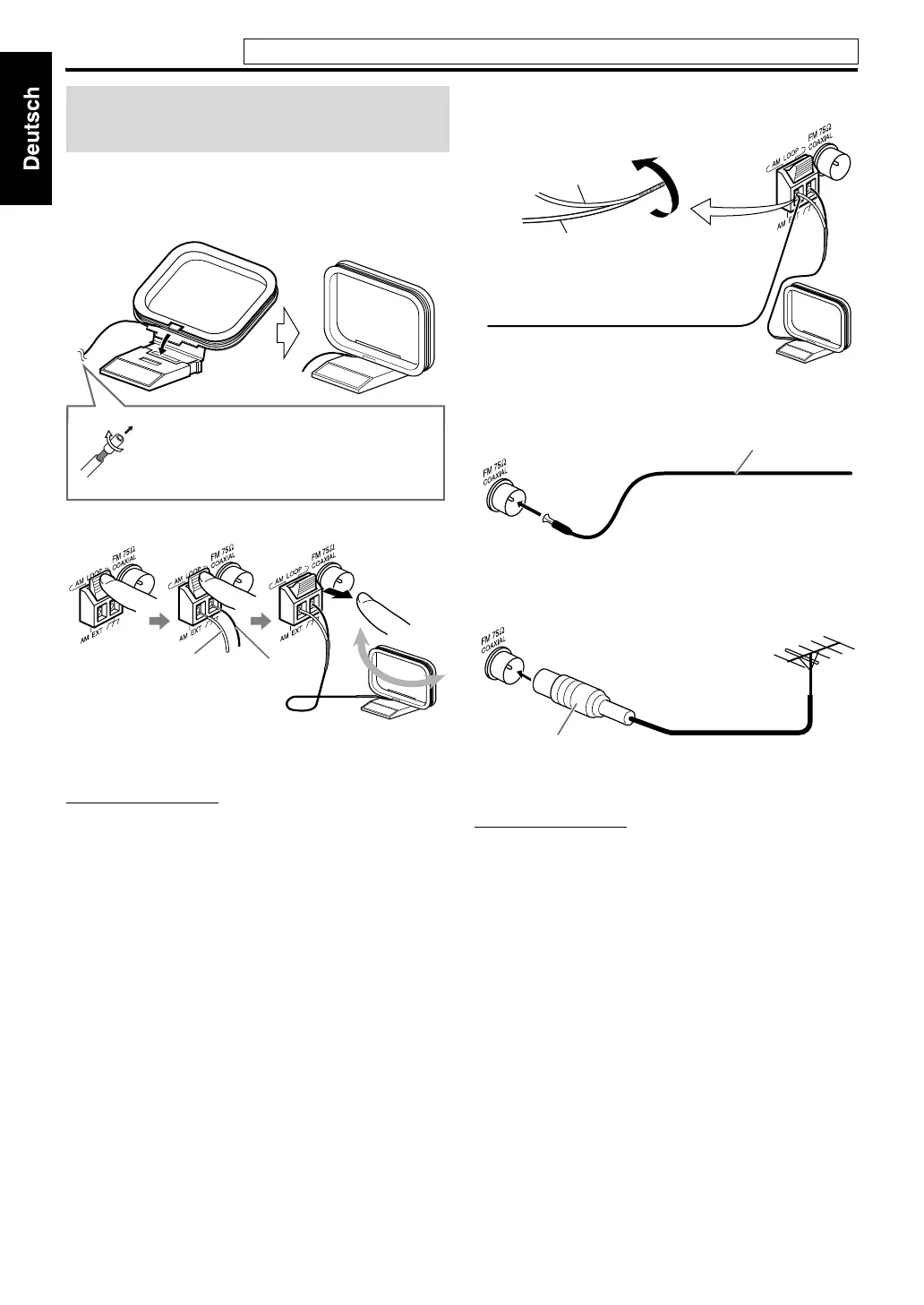

Anschlüsse
7 AM (MW)-Rahmenantenne
Aufstellen der mitgelieferten AM (MW)-
Rahmenantenne
Anschließen der AM (MW)-Rahmenantenne
• Drehen Sie die Rahmenantenne in die Richtung, die den
optimalen AM (MW)-Empfang liefert.
HINWEIS
• Sorgen Sie dafür, dass die Leiter der Antennenkabel nicht mit
anderen Klemmen, Anschlusskabeln oder Netzkabeln in
Berührung kommen. Anderenfalls kann die
Empfangsqualität beeinträchtigt werden.
Bei schlechter Empfangsqualität
7 UKW-Antenne
Bei schlechter Empfangsqualität
HINWEIS
• Der Gebrauch eines Koaxialkabels für die UKW-
Außenantenne wird empfohlen, da diese Kabelausführung
einen wirksamen Schutz gegen HF-Einstreuungen bietet.
Anschließen der UKW- und
AM (MW)-Antennen
Wenn das Antennenkabel mit einer
Isolierung versehen ist, verdrehen Sie ein
Stück am Ende der Isolierung, und ziehen
Sie es ab.
Weiß
Schwarz
Isolierte Einzeldraht-Außenantenne
(nicht mitgeliefert)
AM (MW)-
Rahmenantenne (weiß)
Hauptgerät
Dehnen Sie die mitgelieferte
UKW-Antenne in horizontaler
Richtung aus.
Hauptgerät
UKW-Antenne (mitgeliefert)
UKW-Außenantenne
(nicht mitgeliefert)
UKW-Außenantennenkabel
(nicht mitgeliefert)
Hauptgerät
Standard-
Antennenstecker (75-Ω
Koaxialausführung)
Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt worden sind.
