Assemblage de la came pour
serrure à main droite
1. Sur le serrure, le noyau interchangeable
devrait être installé dans l'unité extérieure
actuellement. La serrure ne devrait pas être
montée sur la porte.

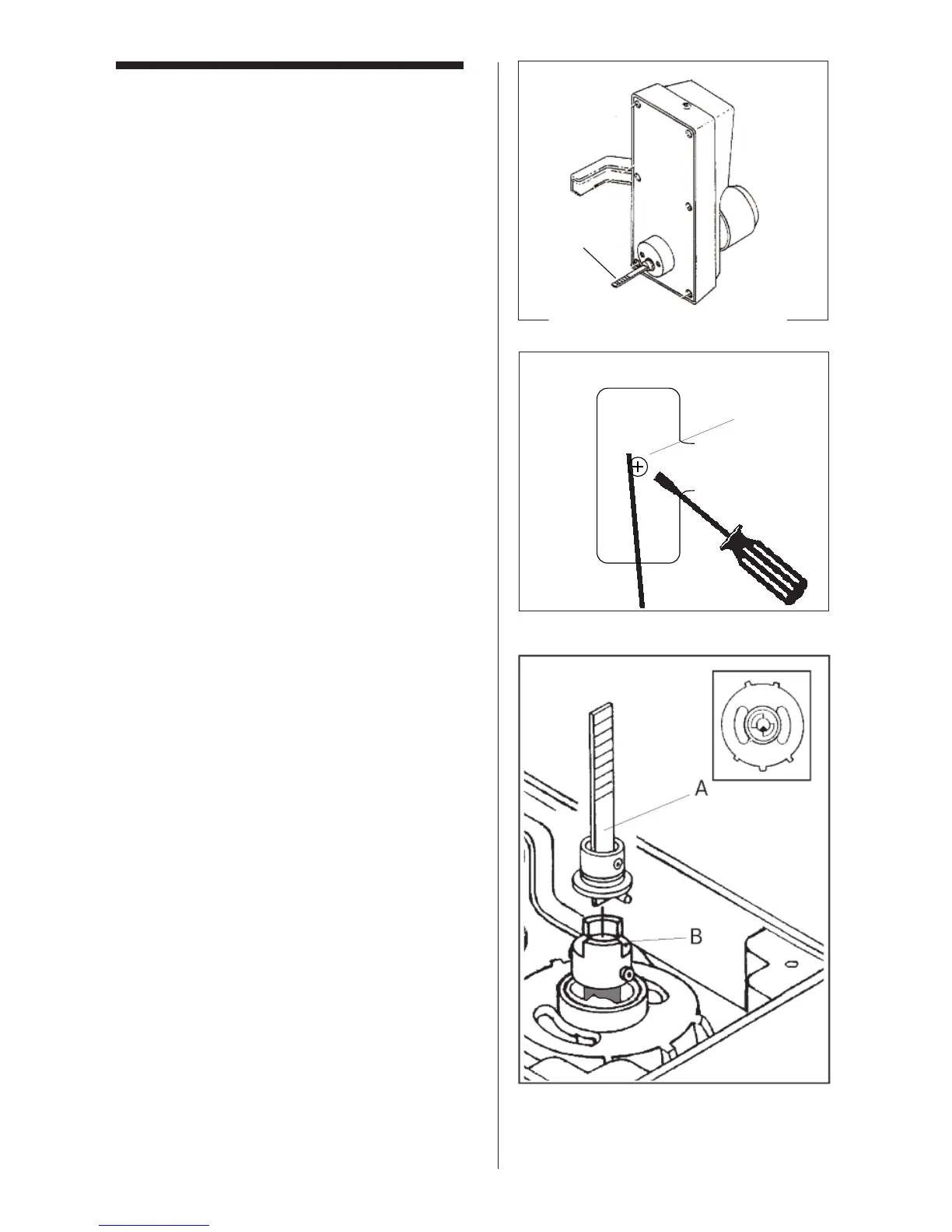

2. Du dos de la serrure, tournez la queue dans
le sens des aiguilles d'une montre à arrê-
tent la position (Voir Figure 4-1).
3. Du côté à bouton-poussoir de la serrure,
écrivez le code courant, (sur de nouvelles
installations, le code est 2& ; 4 ensemble,
puis 3). Tournez le levier et le morceau de
queue devrait tourner.
4. Sur le dispositif de sortie, insérez un
tournevis plat de lame dans le conducteur.
Tournez le tournevis dans le sens des aigu-
illes d'une montre jusqu'à ce que le verrou
démarre pour se rétracter. Légèrement
avant que le point initial de rétraction est
où vous devez placer la queue sur le dis-
positif LP1000 pour commencer à activer.
5. Enlevez lentement la plaque arrière de
LP1000, assurant la queue ne tourne pas.
6. N'enlevez pas l'ensemble d'arbre/came
d'entraînement. Desserrez (3) les vis
d'ensembles sur le bord externe de la came
(Voir Figure 4-3). Placez la plaque arrière
sur la serrure et tournez lentement le
morceau de queue dans le sens des aigu-
illes d'une montre dans la même position
comme le tournevis était en haut. Ceci
devrait être le point initial de rétraction.
7. Sans tourner le morceau de queue, enlevez
doucement le plat arrière. La came est en
position correcte pour cette installation.
Avec votre pouce, enfoncez sur la came et
l'arbre d'entraînement, les tenant en place.
Serrez (3) les vis de réglage en veillant que
l'arbre et la came d'entraînement ne tour-
nent pas (Voir Figure 4-3).
8. Placez le plat arrière sur la serrure. Du dos,
tournez la queue dans le sens des aiguilles
d'une montre à arrêtent la position.
Assurez-vous que la queue est à la même
position comme le tournevis était en haut.
(étape 4) sinon, répètent des étapes 4-7.
9. Resecure la plaque arrière les vis étant
coupées plus tôt.
10.Fixez le LP1000 à la porte. Tournez le levier et
libérez pour remettre à zéro les boutons
poussoirs. Écrivez le code et tournez le levier.
Le verrou devrait se rétracter entièrement.
Sinon, répétez les étapes 4 à 7.
13
4-3
4-1
4-2
tailpiece
Exit device
Hub/Cam
