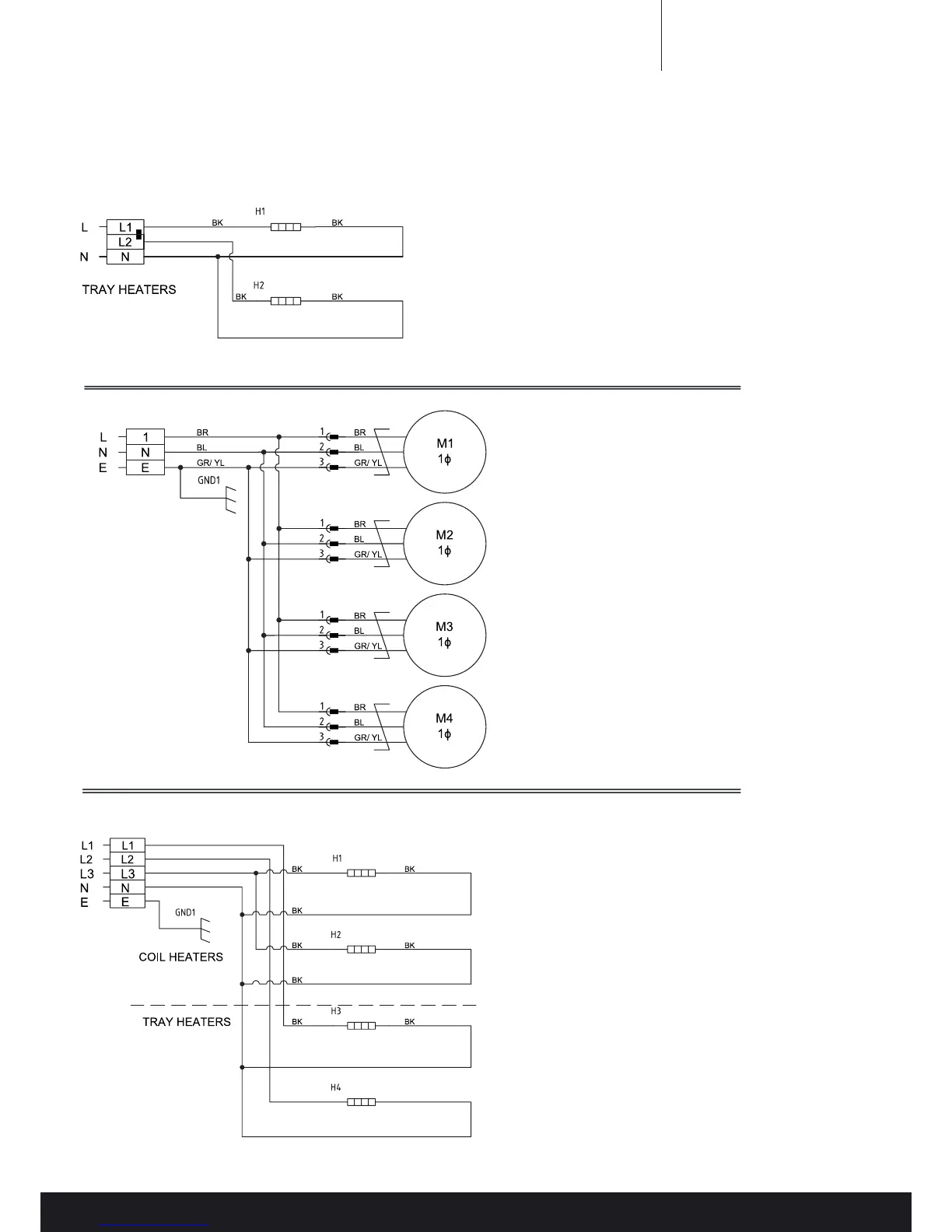

Wiring diagrams
DSR 36 to 83 (DEFROST HEATERS)
Note:
1. Supply 230V - 1Ph - 50Hz.
2. Applies To DSR Range Only:
• DSR36 To 83
3. H eater Optio n: Remove Li nk Before Connect ing
2nd Phase Supply.
4. For Fan Arrangement, Ref. Drg. 271-113-401.
5. Terminal Box: 210-609-W.
271-113-403
DSR 100 & 116 (FAN SUPPLY)
Note:
1. Supply 230V - 1Ph - 50Hz.
2. Applies To DSR Range Only:
• DSR100
• DSR 116
3. For Heater Arrangement,
Ref. DRG.271-113-404.
4. Terminal Box: 210-607-W.
DSR 100 & 116 (DEFROST HEATERS)
Note:
1. Defrost Heater Supply 400V - 3Ph - 50Hz.
2. Applies To DSRRange Only.
• DSR 100
• DSR 116
3. For Fan Arrangement - Ref. Drg.271-113-402.
4. Terminal Box: 210-610-W.
271-113-402
271-113-404
