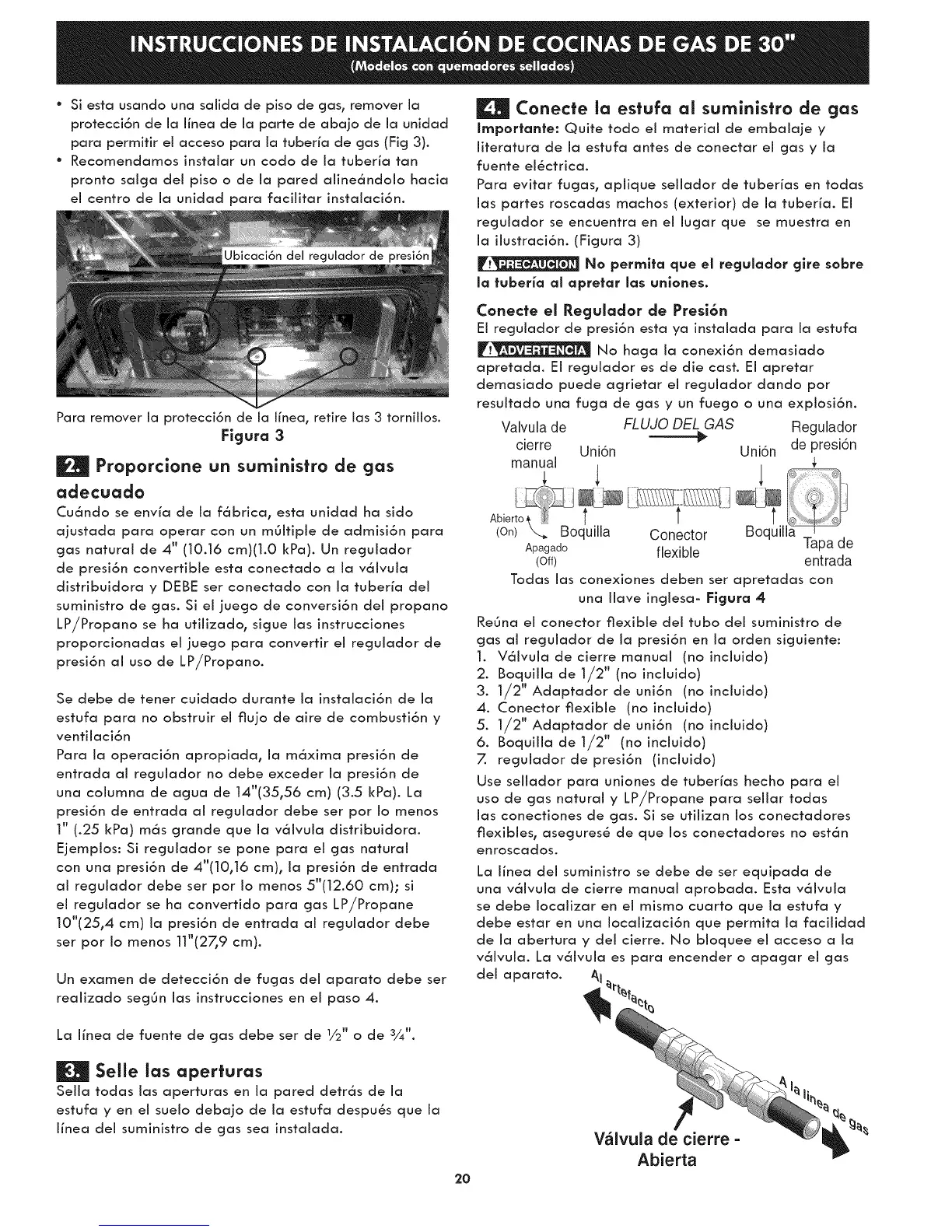

° Siesta usando una salida de piso de gas, remover ia
protecci6n de la linea de la parte de aba]o de la unidad
pare permitir ei acceso pare ia tuberia de gas (Fig 3).
° Recomendamos instaiar un code de ia tuberia tan
pronto saiga dei piso o de ia pared aline6ndoio hacia
ei centre de ia unidad pare faciiitar instaiaci6n.
Para remover la protecci6n de la Ifnea, retire las 3 tornillos.
Figure 3
Proporcione un suministro de gas
adecuado
Cu6ndo se envia de la f6brica, esta unidad ha side
ajustada pare operar con un m0itipie de admisi6n pare
gas natural de 4" (10.16 cm)(1.0 kPa). Un regulador
de presi6n convertible esta conectado a ia v6ivuia
distribuidora y DEBE ser conectado con ia tuberia dei
suministro de gas. Si el juego de conversi6n del propane
LP/Propano se ha utilizado, sigue ias instrucciones
proporcionadas ei juego pare convertir ei regulador de
presi6n ai use de LP/Propano.
Se debe de tener cuidado durante la instalaci6n de la
estufa pare no obstruir el flujo de aire de combusti6n y
venfilaci6n
Pare la operaci6n apropiada, la m6xima presi6n de
entrada al regulador no debe exceder la presi6n de
una columna de ague de 14"(35,56 cm) (3.5 kPa). La
presi6n de entrada al regulador debe ser per Io menos
1" (.25 kPa) m6s grande que la v6lvula distribuidora.
Ejemplos: Si regulador se pone pare el gas natural
con una presi6n de 4"(10,16 cm), la presi6n de entrada
al regulador debe ser per Io menos 5"(12.60 cm); si
el regulador se ha convertido pare gas LP/Propane
10"(25,4 cm) la presi6n de entrada al regulador debe
ser per Io menos 11"(27,9 cm).
Un examen de detecci6n de fugas del aparato debe ser
realizado segOn las instrucciones en el paso 4.
Eli Conecte la estufa al suministro de gas
Importente: Quite todo el material de embalaje y
literature de la estufa antes de conectar el gas y la
fuente el_ctrica.
Pare evitar fugas, aplique sellador de tuberias en todas
las partes roscadas machos (exterior) de la tuberia. El
reguladorseencuentraenel lugarque se muestra en
la ilustraci6n. (Figure 3)
No permlte que el regulader glre sobre
le tuberie el epreter les unlones.
Conecte el Regulador de Presi6n
El regulador de presi6n esta ya instalada pare la estufa
No haga la conexi6n demasiado
apretada. El regulador es de die cast. El apretar
demasiado puede agrietar el regulador dando per
resultado una fuga de gas y un fuego o una explosi6n.
Valvula de FLUJO DEL GAS Regulador
_ de presi6n
cierre Uni6n Uni6n
manual ,_
Abierto,_ !_ t T
(On) _ Boquilla Conector II
Apagado flexible Tapa de
(Off) entrada
Todas las conexiones deben ser apretadas con
una ilave ingiesa- Figure 4
ReOna el conector flexible del tube del suministro de
gas aJ regulador de la presi6n en la orden siguiente:
1. V61vula de cierre manual (no inciuido)
2. Boquilla de 1/2" (no incluido)
3. 1/2" Adaptador de uni6n (no incluido)
4. Conector flexible (no inciuido)
5. 1/2" Adaptador de uni6n (no incluido)
6. Boquilla de 1/2" (no incluido)
Z regulador de presi6n (incluido)
Use sellador para uniones de tuberias hecho para el
uso de gas natural y LP/Propane para sellar todas
las conectiones de gas. Si se utilizan los conectadores
flexibles, asegures_ de que los conectadores no est6n
enroscados.
La linea del suministro se debe de ser equipada de
una v61vuJa de cierre manuaJ aprobada. Esta v6JvuJa
se debe iocalizar en el mismo cuarto que la estufa y
debe estar en una Iocalizaci6n que permita la facilidad
de la abertura y del cierre. No bloquee el acceso ala
v61vula. La v61vula es para encender o apagar el gas
del aparato. _1
La iinea de fuente de gas debe ser de 1/2" o de 3,&".
| Selle las apertures
Sella todas las apertures en la pared detr6s de la
estufa y en el suelo debajo de la estufa despu_s que la
linea del suministro de gas sea instalada.
2O
Valvula de cierre =
Abierta
