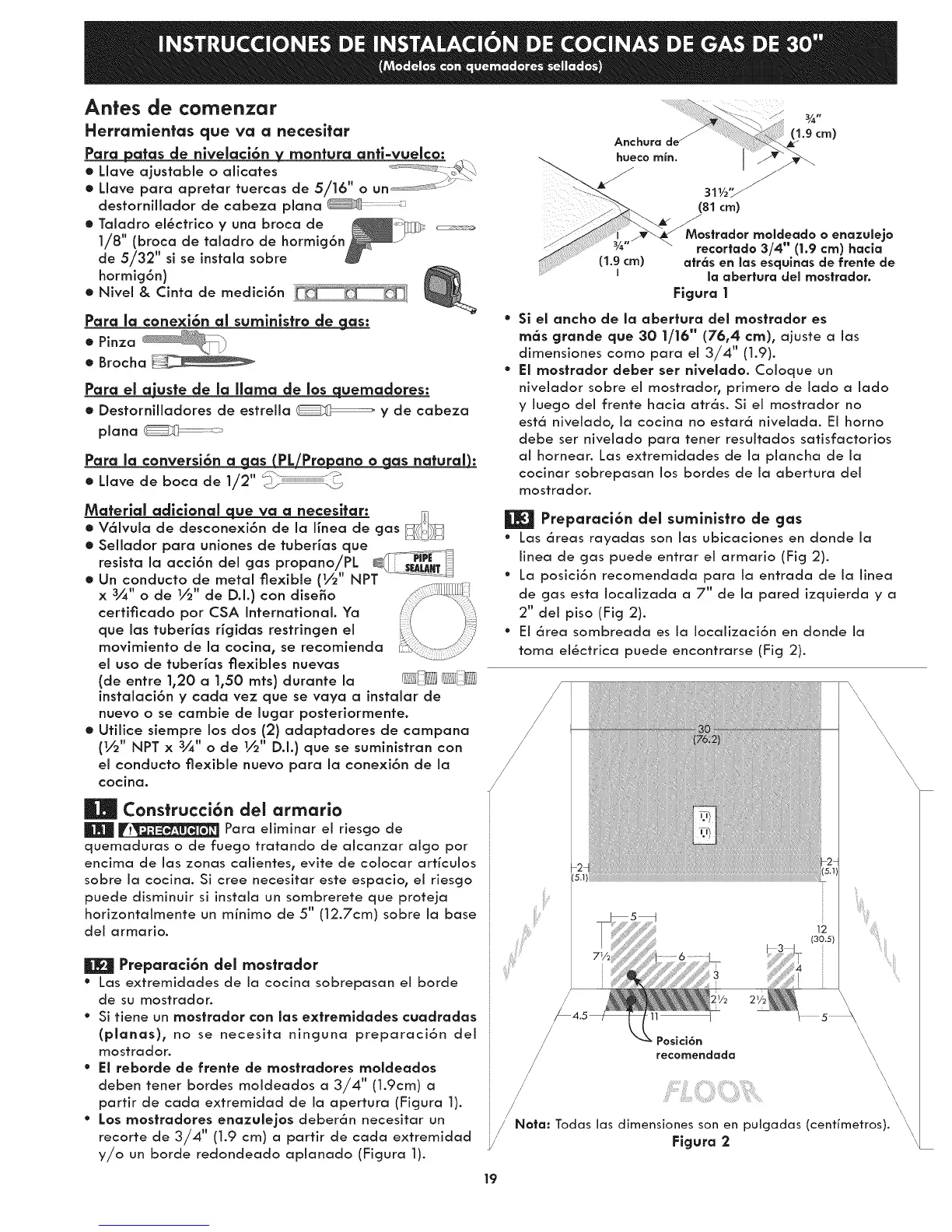

Antes de comenzar
Herramientas que va a necesitar
Para paras de nivelaci6n y monfura anti=vuelco:
...._,_ _iy,
• Llave ajustable o alicates _,_
• Llave para apretar tuercas de 5/16" o un --
destornillador de cabeza plana ..........................
• Taladro el_ctrico y una broca de __
1/8" (broca de taladro de hormig6n
de 5/32" si se instala sobre
hormig6n)
• Nivel & Cinta de medici6n
Para la conexi6n al sumlnistro de agg_
• Pinza
• Brocha
Para el a iuste de la llama de los quemadores:
• Destornilladores de estrella _ y de cabeza
plana
Para la conversi6n a agq_PL!Propano o gas naturalS."
0 klave de boca de _/2 _w _ _ _
Maferlal adlcional que va a necesltar:
• V61vula de desconexi6n de la ffnea de gas
• Sellador para uniones de tuber[as que
gaspropa.o/PL
resista la acci6n del _- .... L_HT
• Un conducto de metal flexible (V_" NPT ................
x 3/4" o de 1/_" de D.I.) con dise_o
certificado por CSA International. Ya
que las tuber[as r[gidas restringen el
movimiento de la cocina, se recomienda
el uso de tuber[as flexibles nuevas
(de entre 1,20 a 1,50 rnts) durante la
instalaci6n y cada vez que se vaya a instalar de
nuevo o se cambie de lugar posteriormente.
• Utilice siempre los dos (2) adaptadores de carnpana
(1/_" NPT x 3/4" o de 1/_" D.I.) que se suministran con
el conducto flexible nuevo para la conexi6n de la
Cocina.
Construcci6n del armario
__ Para eliminar el riescjo de
quemaduras o de fuecjo tratando de alcanzar alcjo por
encima de las zonas calientes, evite de colocar articulos
sobre la cocina. Si cree necesitar este espacio, el riescjo
puede disminuir si instala un sombrerete que proteja
horizontalmente un minimo de 5" (12.7cm) sobre la base
del armario.
Preparaci6n del mostrador
* Las extremidades de ia cocina sobrepasan el borde
de su mostrador.
* Si tiene un mosfrador con las exfremldades cuadradas
(planas), no se necesita ninguna preparaci6n del
mostrador.
* El reborde de frenfe de mostradores moldeados
deben tener bordes moldeados a 3/4" 11.9cm) a
partir de cada extremidad de la apertura (Ficjura 1).
* Los mosfradores enazulejos deber6n necesitar un
recorte de 3/4" 11.9 cm) a partir de cada extremidad
y/o un borde redondeado aplanado (Ficjura 1).
(1.9 cm)
I
(81 cm)
moldeado o enazulejo
recortado 3/4" (1.9 cm) hacia
atrbs en las esquinas de frente de
la abertura del mostrador.
Figura |
Si eg ancho de la abertura del mostrador es
m6s grande que 30 1/16" (76,4 cm), ajuste alas
dimensiones como para el 3/4" (1.9).
El mosfrador deber ser nlvelado. Coloque un
nivelador sobre el mostrador, primero de lado a lado
y luecjo del frente hacia atr6s. Si el mostrador no
est6 nivelado, la cocina no estar6 nivelada. El homo
debe ser nivelado para tener resultados safisfactorios
al hornear. Las extremidades de la plancha de la
cocinar sobrepasan los bordes de la abertura del
mostrador.
Preparaci6n del suminlstro de gas
• Las 6reas rayadas son las ubicaciones en donde la
linea de gas puede entrar el armario (Ficj 2).
• La posici6n recomendada para la entrada de la linea
de gas esta Iocalizada a 7" de la pared izquierda y a
2" del piso (Fig 2).
• El 6rea sombreada es la Iocalizaci6n en donde la
toma el_ctrica puede encontrarse (Fig 2).
12
(30.5)
// Poslci6n \_
recomendada "
/ \
, \
\
/'
',\
/
/ \
\
/ Nora: Todas las dimensiones son en pulcjadas (cenfimetros).
F_gura 2
19
\
\\\
\\\
