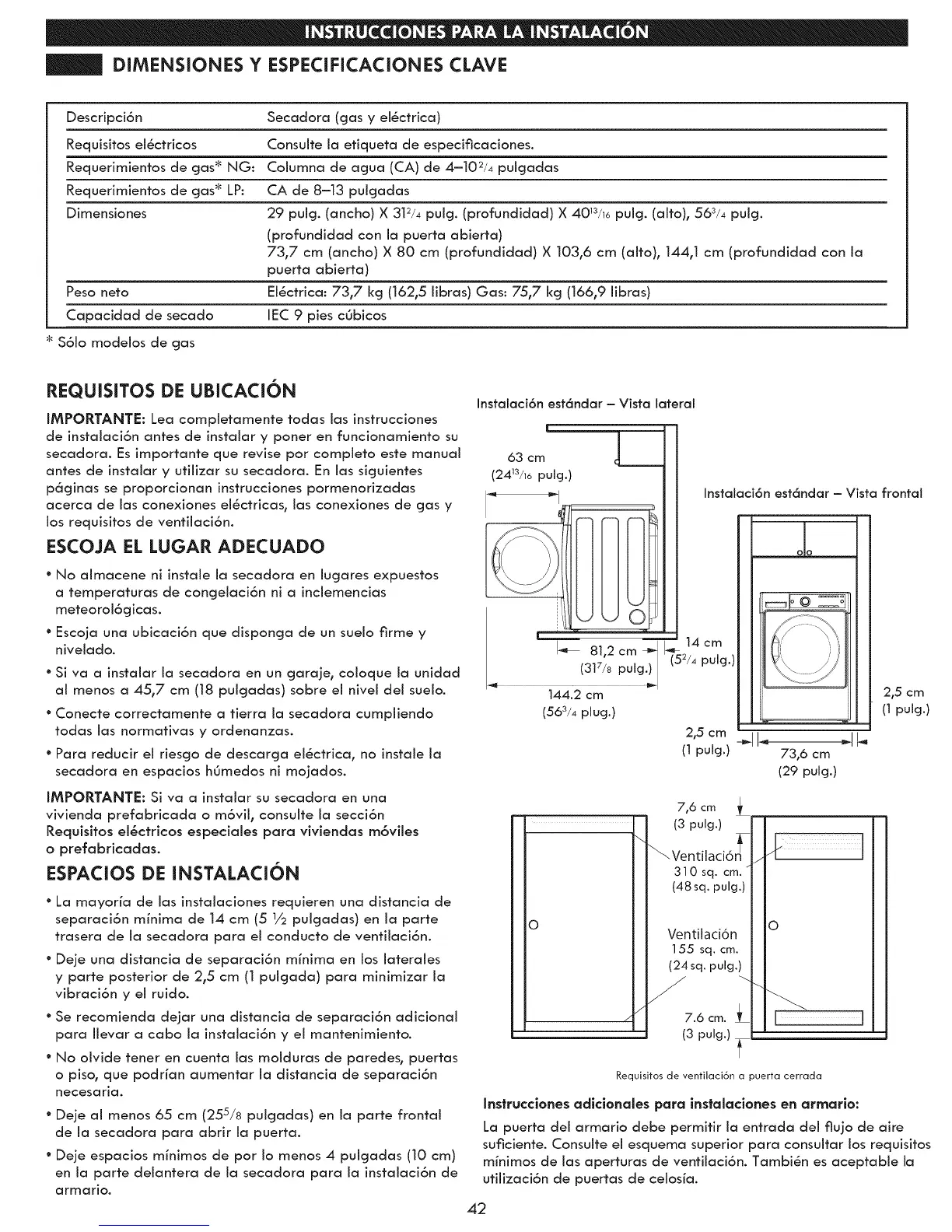

DiMENSIONES Y ESPECIFiCACIONES CLAVE
Descripci6n Secadora (gas y ei_ctrica)
Requisitos ei_ctricos Consuite ia etiqueta de especificaciones.
Requerimientos de gas _ NG: Columna de agua (CA) de 4--102/4 puigadas
Requerimientos de gas* LP: CA de 8=13 puicjadas
Dimensiones 29 puig. (ancho) X 312/4puig. (profundidad) X 4013/16puig. (alto), 563/4 puig.
(profundidad con la puerta abierta)
73,7 cm (ancho) X 80 cm (profundidad) X 103,6 cm (alto), 144,1 cm (profundidad con ia
puerta abierta)
Peso neto EiSctrica: 73,7 kcj (162,5 iibras) Gas: 75,7 kcj (166,9 iibras)
Capacidad de secado IEC 9 pies c0bicos
* S61o modelos de gas
REQUISITOS DE UBICACION
IMPORTANTE: Lea completamente todas ias instrucciones
de instalaci6n antes de instalar y poner en funcionamiento su
secadora. Es importante que revise por compieto este manual
antes de instaiar y utiiizar su secadora. En ias sicjuientes
p6ginas se proporcionan instrucciones pormenorizadas
acerca de ias conexiones ei_ctricas, ias conexiones de gas y
los requisitos de venfilaci6n.
ESCOJA EL LUGAR ADECUADO
° No aimacene ni instaie ia secadora en iugares expuestos
a temperaturas de congelaci6n ni a inciemencias
meteoroi6gicas.
° Escoja una ubicaci6n que disponga de un suelo firme y
nivelado.
° Siva a instaiar ia secadora en un garaje, coioque la unidad
ai menos a 45,7 cm (18 puicjadas) sobre ei nivei dei suelo.
° Conecte correctamente a tierra ia secadora cumpiiendo
todas ias normativas y ordenanzas.
° Para reducir ei riesgo de descarcja ei_ctrica, no instaie ia
secadora en espacios hOmedos ni mojados.
IMPORTANTE: Siva a instaiar su secadora en una
vivienda prefabricada o m6vii, consuite la secci6n
Requisitos elSctricos especiales para viviendas m6viles
o prefabricadas.
ESPACIOS DE INSTALACION
° La mayoria de ias instalaciones requieren una distancia de
separaci6n minima de 14 cm (5 1/2 puigadas) en ia parte
trasera de ia secadora para ei conducto de venfilaci6n.
° Deje una distancia de separaci6n minima en los iateraies
y parte posterior de 2,5 cm (1 puigada) para minimizar ia
vibraci6n y ei ruido.
° Se recomienda dejar una distancia de separaci6n adicionai
para iievar a cabo ia instaiaci6n y ei mantenimiento.
° No oivide tener en cuenta ias moiduras de paredes, puertas
o piso, que podrian aumentar ia distancia de separaci6n
necesaria.
* Deje al menos 65 cm (255/8 puJgadas) en la parte frontal
de la secadora para abrir la puerta.
* Deje espacios minimos de por Io menos 4 pulgadas (10 cm)
en la parte delantera de la secadora para la instalaci6n de
armario.
Instalaci6n est6ndar = Vista lateral
i
63 cm L_
(2413/16pulg.)
Instalaci6n est6ndar = Vista frontal
1!
I_ 81,2 cm _ I_"F14 cm
puig.) (52/4 pulg.)
(317/8
_.
144.2 cm
(563/4 plug.)
2,5 cm --_11_
(1 pulg.)
m
73,6 cm
(29 pulg.)
2,5 crn
(I pulg.)
!
!
!
!
!
!
!
!
!
!
!
0 !
!
!
!
!
!
!
!
!
!
!
!
!
L
7,6 cm
(3 pulg.)
_Ventilaci6[
310 sq. cm.
(48 sq. pulg.)
Ventilaci6n
155 sq. cm.
(24 sq. pulg.)
7.6 cm.
(3 pulg.)
o
Requisitos de ventilaci6n a puerta cerrada
Instrucclones adlclona[es para instalaclones en armarlo:
La puerta del armario debe permitir la entrada del flujo de aire
suficiente. Consuite el esquema superior para consuitar los requisitos
minimos de las aperturas de ventilaci6n. Tambi_n es aceptabie la
utilizaci6n de puertas de celosia.
42
