Kenwood BASIC M2 - Level Control

BASIC
M2

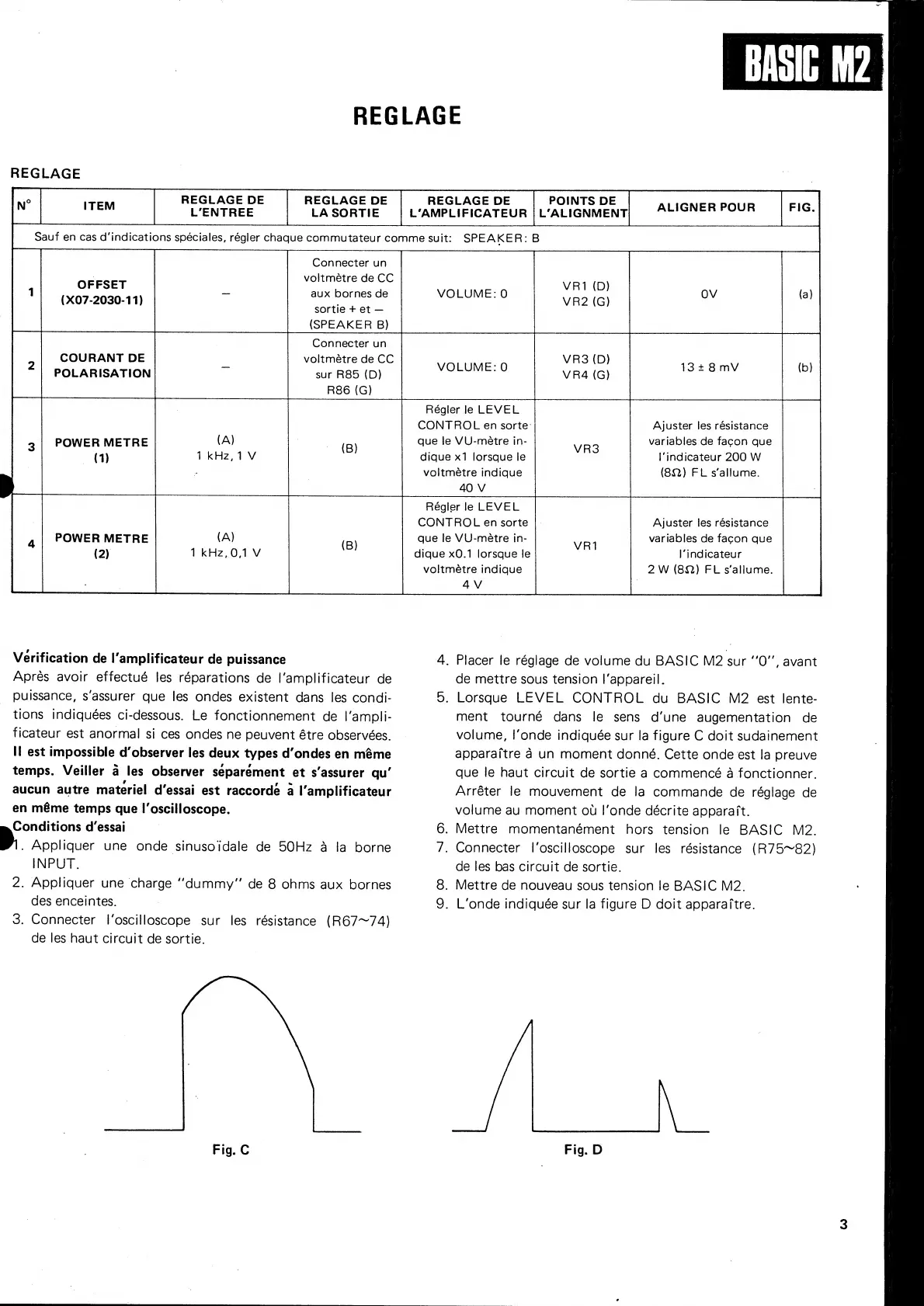

REGLAGE
REGLAGE
REGLAGE DE REGLAGE DE REGLAGE DE POINTS DE
oa ITEM L’ENTREE LASORTIE | L‘AMPLIFICATEUR |L‘ALIGNMENT| ALIGNER POUR
Sauf en cas d’indications spéciales, régler chaque commutateur comme suit: SPEAKER: B
Connecter un
voltmetre de CC
aux bornes de
sortie + et —
(SPEAKER B)
Connecter un
voltmetre de CC
sur R85 (D)
R86 (G)
VR1 (D)
VR2 (G)
OFFSET
BE!
(X07-2030-11)
VOLUME:
0
COURANT DE
POLARISATION vORONIES ©
Régler le LEVEL
CONTROL en sorte:
que le VU-métre in-
dique x1 lorsque le
voltmétre indique
40 V
Régler le LEVEL
CONTROL en sorte
que le VU-métre in-
dique x0.1 lorsque le
voltmétre indique
Ajuster les résistance
variables de facon que
l’indicateur 200 W
(89) FL s’allume.
POWER METRE (A)
1kHz,1V
Ajuster les résistance
variables de facon que
I’indicateur
2 W (822) FL s’allume.
POWER METRE (A)
1 kHz,0,1 V
Verification de l’‘amplificateur de puissance
Apres avoir effectué les réparations de |’amplificateur de
puissance, s’assurer que les ondes existent dans les condi-
tions indiquées ci-dessous. Le fonctionnement de l’ampli-
ficateur est anormal si ces ondes ne peuvent étre observées.
Il est impossible d’observer les deux types d’ondes en méme
temps. Veiller a les observer separement et s’assurer qu’
aucun autre materiel d’essai est raccorde a l’‘amplificateur
en méme temps que I ‘oscilloscope.
Conditions d’essai
. Appliquer une onde sinusoidale de 50Hz a la borne
INPUT.
2. Appliquer une charge ‘‘dummy” de 8 ohms aux bornes
des enceintes.
3. Connecter I’oscilloscope sur les résistance (R6/~74)
de les haut circuit de sortie.
Fig. C
4V
4. Placer le réglage de volume du BASIC M2 sur ‘‘0’’, avant
de mettre sous tension l'appareil.
5. Lorsque LEVEL CONTROL du BASIC M2 est lente-
ment tourné dans le sens d’une augementation de
volume, |l’onde indiquée sur la figure C doit sudainement
apparaftre a un moment donné. Cette onde est la preuve
que le haut circuit de sortie a commencé a fonctionner.
Arréter le mouvement de la commande de réglage de
volume au moment ou |’onde décrite apparaft.
6. Mettre momentanément hors tension le BASIC M2.
7. Connecter I'oscilloscope sur les résistance (R75~82)
de les bas circuit de sortie.
8. Mettre de nouveau sous tension le BASIC M2.
9. L’onde indiquée sur la figure D doit apparaftre.
Fig. D
