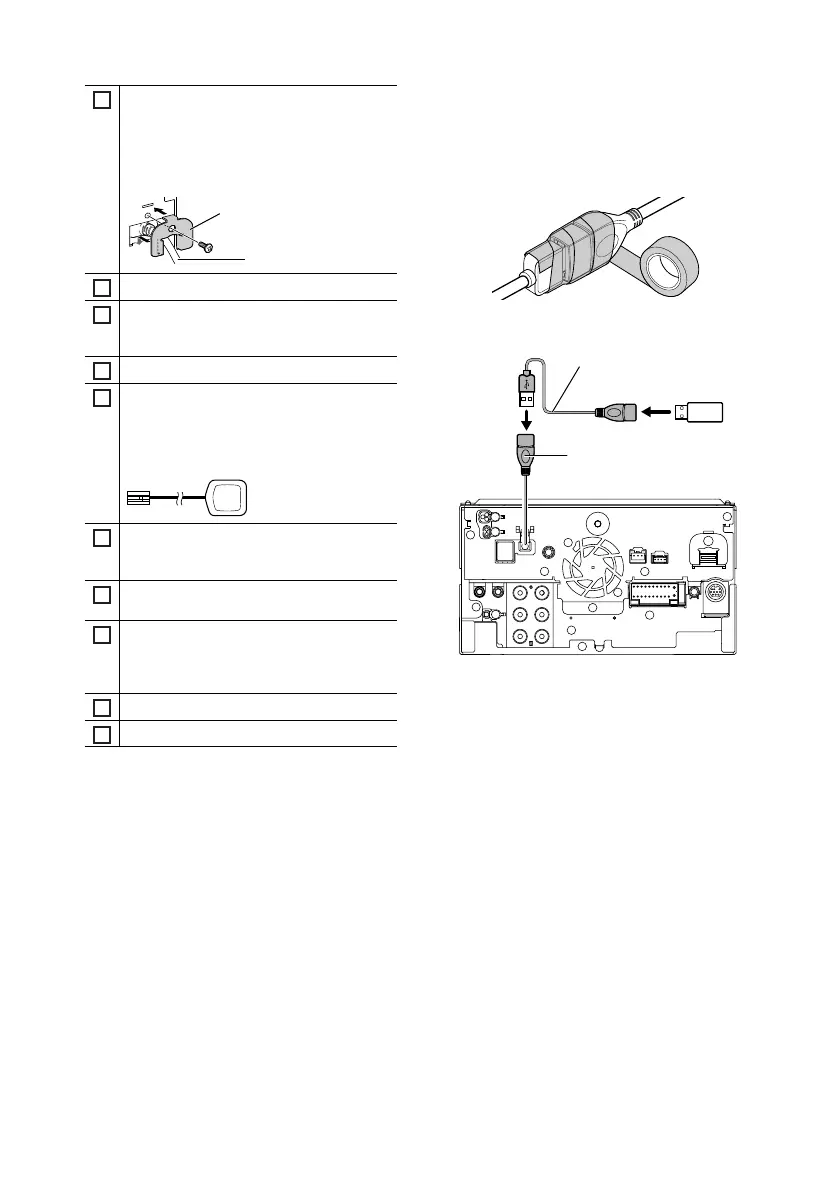

Conexión/Instalación
100
6
Entrada HDMI
Utilice el cable HDMI KCA-HD100 (accesorio
opcional).
Cuando conecte el cable al terminal HDMI,
retire la fijación. Después de conectar el cable,
vuelva a colocar la fijación.
Fijación
Conector HDMI
7
Conector iDatalink
8
Interfaz de cámara de salpicadero
Conecte una cámara de salpicadero DRV-N520
(accesorio opcional). (P.102)
9
Salida de audio AV (miniconector ø3,5)
10
Accesorio 6: Antena GPS
Utilice la antena GPS suministrada. Usar una
antena GPS que no sea la suministrada podría
causar una disminución en la precisión del
posicionamiento.
11
Entrada de la cámara de visión de terceros
(amarillo). Consulte Para configurar los
ajustes de asignación de la cámara (P.102).
12
Entrada de la cámara de visión trasera (amarillo)
*
1
13
Entrada de la cámara de visión delantera/
cámara de salpicadero (amarillo).*
2
Consulte Para configurar los ajustes de
asignación de la cámara (P.102).
14
Salida de vídeo (amarillo)
15
Entrada de vídeo (amarillo)
*1 Conecte una cámara HD al terminal de
entrada de la cámara de visión trasera para
usar video HD.
*2 Conecte una cámara HD a la cámara de visión
delantera/terminal de entrada de la cámara
del salpicadero para usar video HD.
Ñ Asegurar el cable de extensión
USB
Asegure el cable de extensión USB con cinta
aislante o similar para que sus conectores no se
desconecten.
Ñ Conexión de un dispositivo USB
Dispositivo USB
[2]
Terminal USB
[1]
Accesorio 2 (1 m)
[3]
[1]
Corriente de alimentación máxima USB :
CC 5 V = 1,5 A
[2]
Vendida por separado
[3]
Consulte Asegurar el cable de extensión
USB (P.100).
!B5K-0761-00_20DDX_K_FP_QSG.indb 100 2020/07/02 14:26
