Kenwood eXcelon KDC-X492 - Connexion des Câbles Aux Bornes

Français
|
41

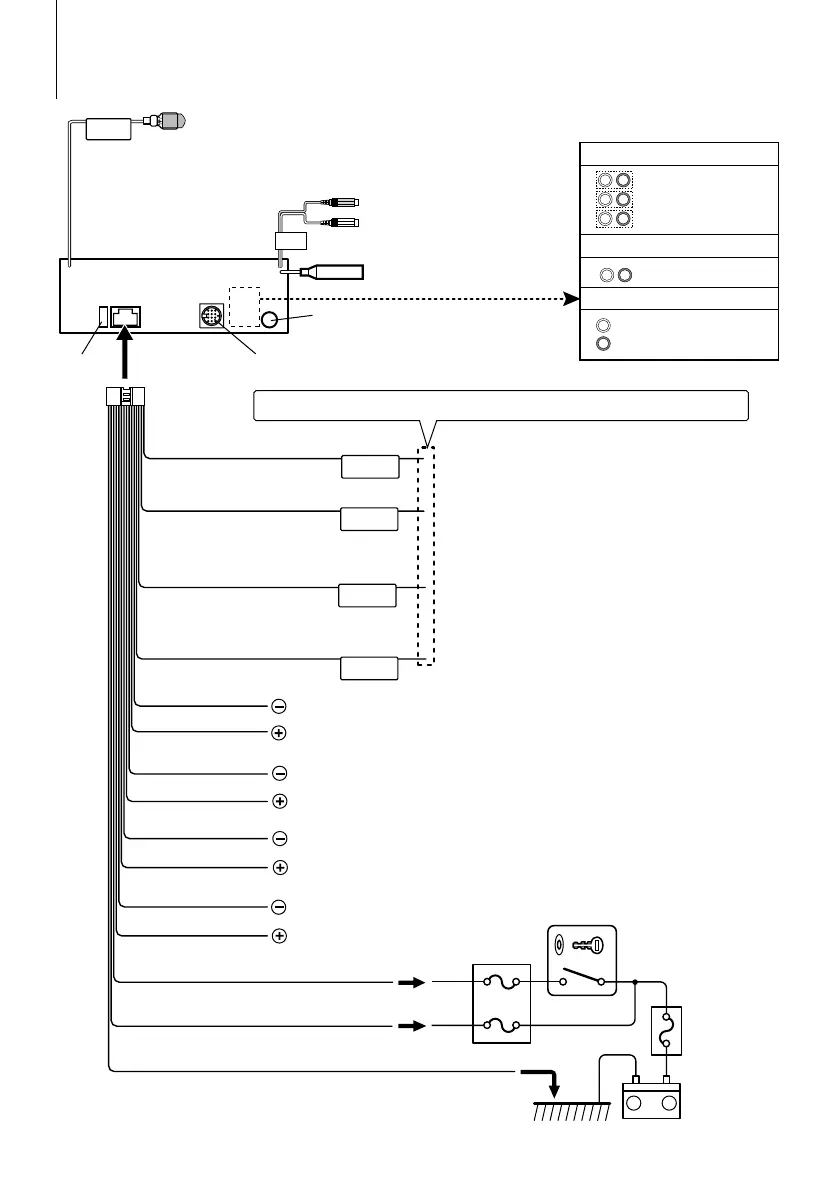

Connexion des câbles aux bornes
–
+
FRONT
P.CONT
MUTE
ILLUMI
ANT.
CONT
Rear preput
KDC-X492/MP438U
KDC-MP408U
KDC-MP338
Front preput
Subwoofer preput
Rear/Subwoofer preput
Rear/Subwoofer preput
REMO.CONT
L
L
R
R
LR
Batterie
Câble de masse (Noir) - (Au châssis de la voiture)
Entrée de l’antenne AM/FM
(KDC-MP338)
Fusible
(10A)
Faisceau de câbles
(Accessoire1)
Câble d’allumage (Rouge)
Câble de batterie (Jaune)
ACC
Boîte á
fusibles de
la voiture
Si aucune connexion n’est faite, ne laissez pas le câble sortir à l’extérieur.
A l’haut-parleur avant gauche
A l’haut-parleur avant droite
A l’haut-parleur arrière gauche
A l’haut-parleur arrière droite
Blanc/Noir
Blanc
Gris/Noir
Gris
Vert/Noir
Vert
Violet/Noir
Violet
Interrupteur
d’allumage
Boîte á fusibles
de la voiture
(Fusible principal)
Pré-sortie avant
(KDC-MP338 seulement)
Vers changeur de disque Kenwood/
Accessoire externe en option
Câble de commande de l’antenne
moteur (Bleu)
Câble de sourdine TEL
(Marron)
Connectez à une prise qui est à la masse même quand le
téléphone sonne ou pendant une conversation.
⁄ Pour connecter le système de navigation Kenwood,
consulter le manuel du système de navigation.
Câble de commande de l’alimentation/
antenne moteur (Bleu/Blanc)
Connectez à la prise de commande d’alimentation lors de
l’utilisation d’un amplificateur de puissance optionnel, ou à la
prise de commande d’antenne du véhicule.
Entrée de l’antenne AM/FM
(KDC-X492/MP438U/MP408U)
Câble de commande du gradateur
(Orange/Blanc)
(KDC-X492/MP438U/MP408U seulement)
Au commutateur d’éclairage de la voiture
Selon l’antenne que vous utilisez, connectez à la prise de
commande du moteur d’antenne ou à la prise d’alimentation
du préamplificateur de l’antenne de type film.
Pré-sortie avant
Pré-sortie arrière
Pré-sortie du Subwoofer
Pré-sortie arrière/
Pré-sortie du Subwoofer
Pré-sortie arrière/
Pré-sortie du Subwoofer
Pour utiliser la fonction de télécommande au volant, vous devez vous procurer un
adaptateur à distance exclusif (non fourni) qui correspond à votre type de véhicule.
Lorsque la borne n'est pas utilisée, laisser le couvercle dessus.
Télécommande au volant (Bleu clair/Jaune)
(KDC-X492/MP438U/MP408U seulement)
