F-2

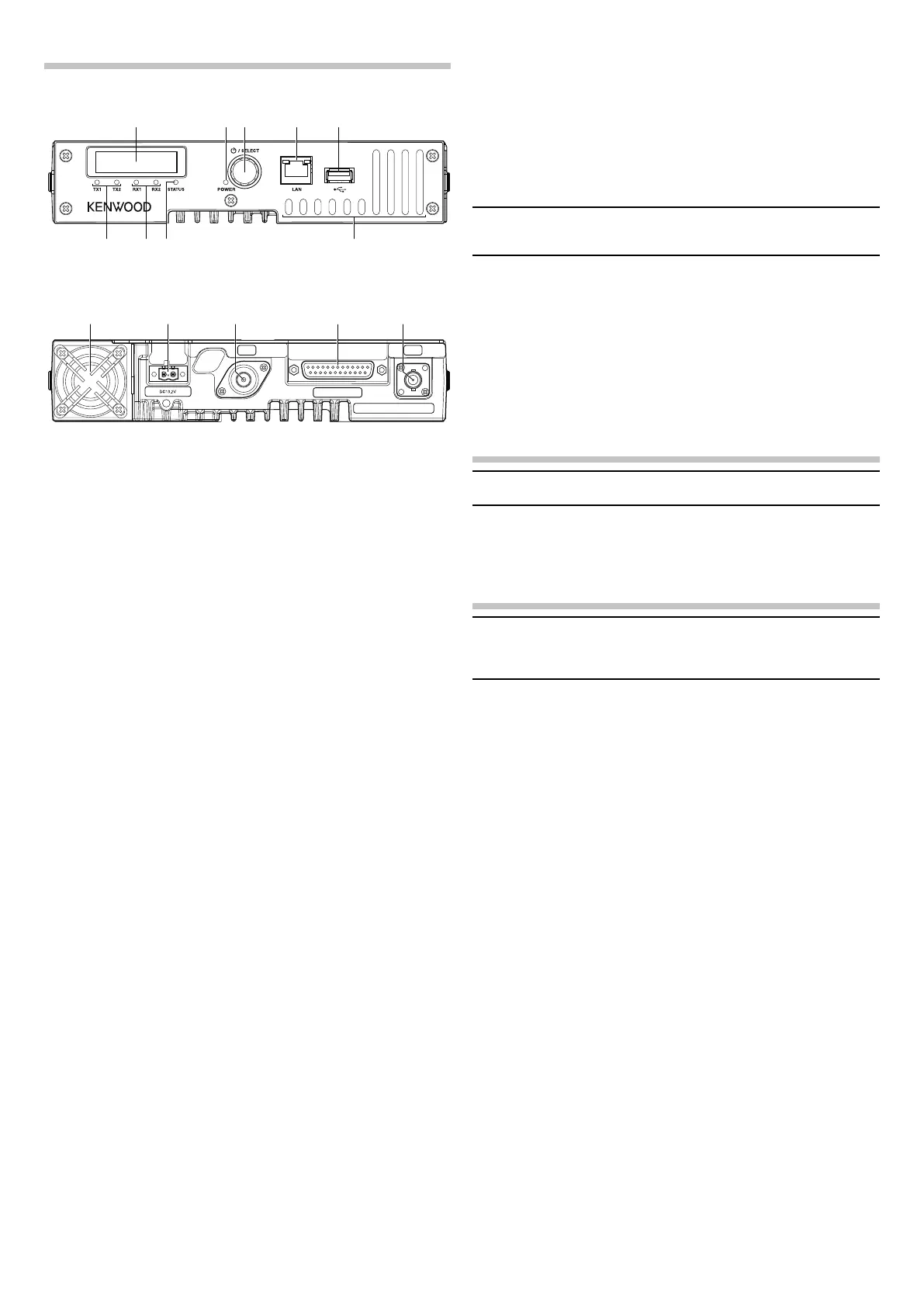

COMMANDES ET FONCTIONS
Avant
① ② ③ ④ ⑤
⑥ ⑦ ⑧
⑨
Arrière
TX
RX
CONTROL I/O
⑫ ⑬⑪
⑩ ⑭
①
Achage
Achelesinformationsducanal,leMENUoulestatutdurépéteur.
②
Témoin POWER
S'allume en vert lorsque l'alimentation est fournie dans la plage de
fonctionnementàlapriseCC13,2Vetquel'alimentationdurépéteur
est allumée.
S'éteint lorsque la tension d'alimentation est en dehors de la plage de
fonctionnement ou si l'alimentation du répéteur est coupée.
③
Commutateur/sélecteur POWER
Les deux méthodes suivantes utilisant les réglages KPG-D7 permettent
d'allumer ou d'éteindre l'appareil :
• Lorsque l'alimentation CC est fournie au répéteur,
l'alimentation est automatiquement activée. Lorsque
l'alimentation n'est plus fournie au répéteur, l'alimentation est
coupée.
• Le fait d'appuyer pendant que l'alimentation est coupée met
l'appareil sous tension. Lorsque l'appareil est sous tension,
vous pouvez l'éteindre en utilisant le MENU.
Le sélecteur est utilisé pour sélectionner et régler les éléments du
MENU.
④
Prise LAN
Connectez-vous à l'Ethernet. Utilisez un câble LAN standard blindé de
catégorie5eousupérieuredemoinsde3mètres.
⑤
Port USB (Type A)
Connectez les accessoires audio USB (casques, microphones, haut-
parleurs, etc.) directement, ou connectez les accessoires audio via
l'adaptateur audio USB.
L'équipement audio USB à connecter doit prendre en charge, soit le
pilote audio USB standard de Linux, soit le pilote audio USB standard
de Windows.
⑥
Indicateur TX1/TX2
Pendant la transmission DMR, l'indicateur TX1 s'allume en rouge lors
de la communication avec la radio dans Timeslot 1 et l'indicateur TX2
s'allumeenrougelorsdelacommunicationaveclaradiodansTimeslot2.
Pour tout autre que DMR, TX1 et TX2 sont allumés pendant la
transmission.
⑦
Indicateur RX1/RX2
Sur le canal de veille DMR, l'indicateur RX1 s'allume en vert lors de la
réception d'un signal de correspondance CC recevable dans Timeslot 1.
Le
l'indicateur
RX2 s'allume en vert lors de la réception d'un signal CC
correspondantdansTimeslot2.
Pour tout autre que DMR, RX1 et RX2 sont allumés lors de la réception
d'un signal avec une signalisation correspondante et seul RX1 est
allumé lors de la réception d'un signal qui ne correspond pas à la
signalisation.
⑧
Indicateur STATUS
Indique le statut du répéteur. Clignote en rouge lorsque le statut est
anormal.
⑨
Fentes de ventilation
⑩
Ventilateur
⑪
Prise CC
Connectezunealimentationde13,2Vccàcetteprise.
Remarque: Après avoir inséré dans la prise CC le connecteur du câble
CC monté, serrez les vis des deux côtés du connecteur fermement pour
éviter la chute du connecteur.
⑫
Prise TX OUT
Raccordez une antenne TX ou un duplexeur à ce réceptacle N.
⑬
Prise CONTROL I/O
Raccordez un contrôleur de répéteur ou un panneau distant à cette
interfaceDB-25.
⑭
Prise RX IN
Raccordez une antenne RX ou un duplexeur à ce réceptacle BNC.
FONCTIONNEMENT DU REPETEUR
Remarque:Veuillezcontactervotrerevendeurencequiconcernela
programmation du répéteur.
L'indicateur RX1/RX2 s'allume en vert pendant la réception d'un signal et
l'indicateur TX1/TX2 s'allume en rouge pendant la transmission.
FONCTIONNEMENT DE
L’EMETTEURRECEPTEUR
Remarque: Connectez l'accessoire audio au port USB. Consultez votre
revendeur pour les autres méthodes de transmission et de réception en
utilisant l'application (console de test), le microphone et le haut-parleur
sur un PC connecté via un réseau local.
Réception
Réglezlevolumeauniveausouhaitéàl'aideduMENU.Vousdevrezpeut-
êtreréajusterlevolumesivousrencontrezdesinterférenceslorsdela
réception d'un message de votre répartiteur ou d'un autre membre de votre
otte.L'indicateurRX1/RX2 s'allume en vert pendant la réception d'un
signal.
Transmission
1 Écoutez le canal avant de transmettre pour vous assurer qu'il n'est pas
utilisé.
2 Mettez la commande de test PTT sur “On” en utilisant le MENU, puis
parlez avec votre voix normale. L'indicateur TX1/TX2 s'allume en rouge
pendant la transmission.
3 Lorsquevousaveznideparler,mettezlacommande de test PTT
sur“O”enutilisantleMENU.
