37
ES

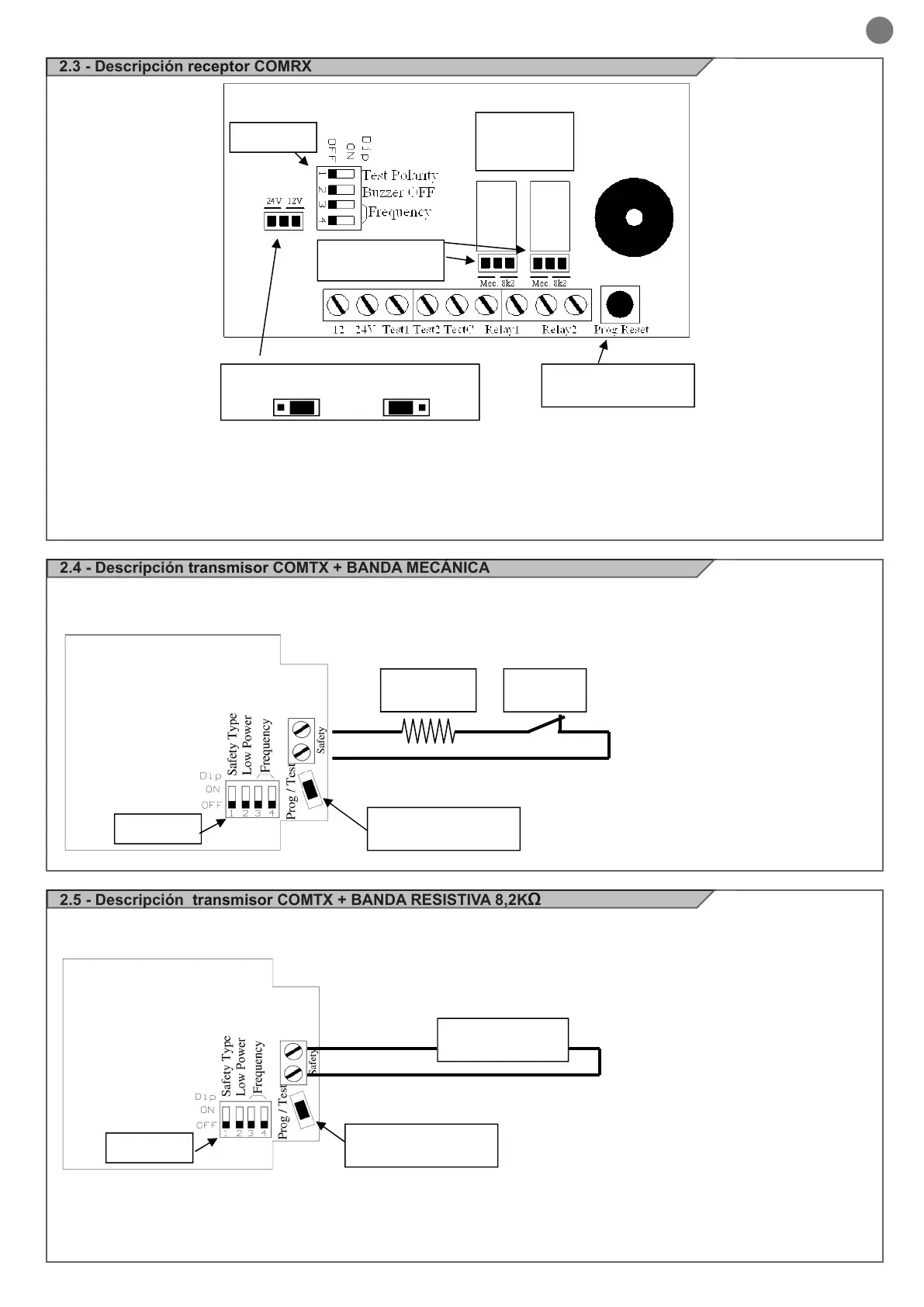

2.3 - Descripción receptor COMRX
2.4 - Descripción transmisor COMTX + BANDA MECÁNICA
2.5 - Descripción transmisor COMTX + BANDA RESISTIVA 8,2KΩ
Cuidado: En el caso se utilice una banda resistiva 8,2KΩ, NO insertar la resistencia (en dotación) de serie.
Cuidado: Es indispensable insertar la resistencia (en dotación) en serie al contacto cuando es utilizado una banda mecánica de
contacto limpio N.C.
ATENCIÓN: Si la alimentación de la unidad receptora es rea-
lizada con corriente alternada (Vac), la alimentación debe ser
obtenida por medio de un transformador de aislamiento (de se-
guridad, tensiones SELV) que tenga una protencia limitada o al
menos una protección contro el cortocicuito.
N.B: La señal dada en salida (contacto limpio o 8K2) a los relé 1
y 2 depende de la posición del jumper de selección de la señal
de salida.
N.B: El nivel de presión acústica generado por el aparato es
menor a 70 dBA.
Dip switch
Jumper de selección tensión alimentación
Derecha :12 Vac/dc. Izquierda:24 Vac/dc
Tecla de programación /
reset
Relè salida
0.5A a 42.4Vac
1A a 30Vdc
Jumper de selec-
ción señal de salida
Tecla de programación
8,2 KΩ
1/4 di Watt
BANDA
MEC. (N.C.)
Dip switch
Dip switch
Tecla de programación /
reset
BANDA RESISTIVA
8,2 KΩ
