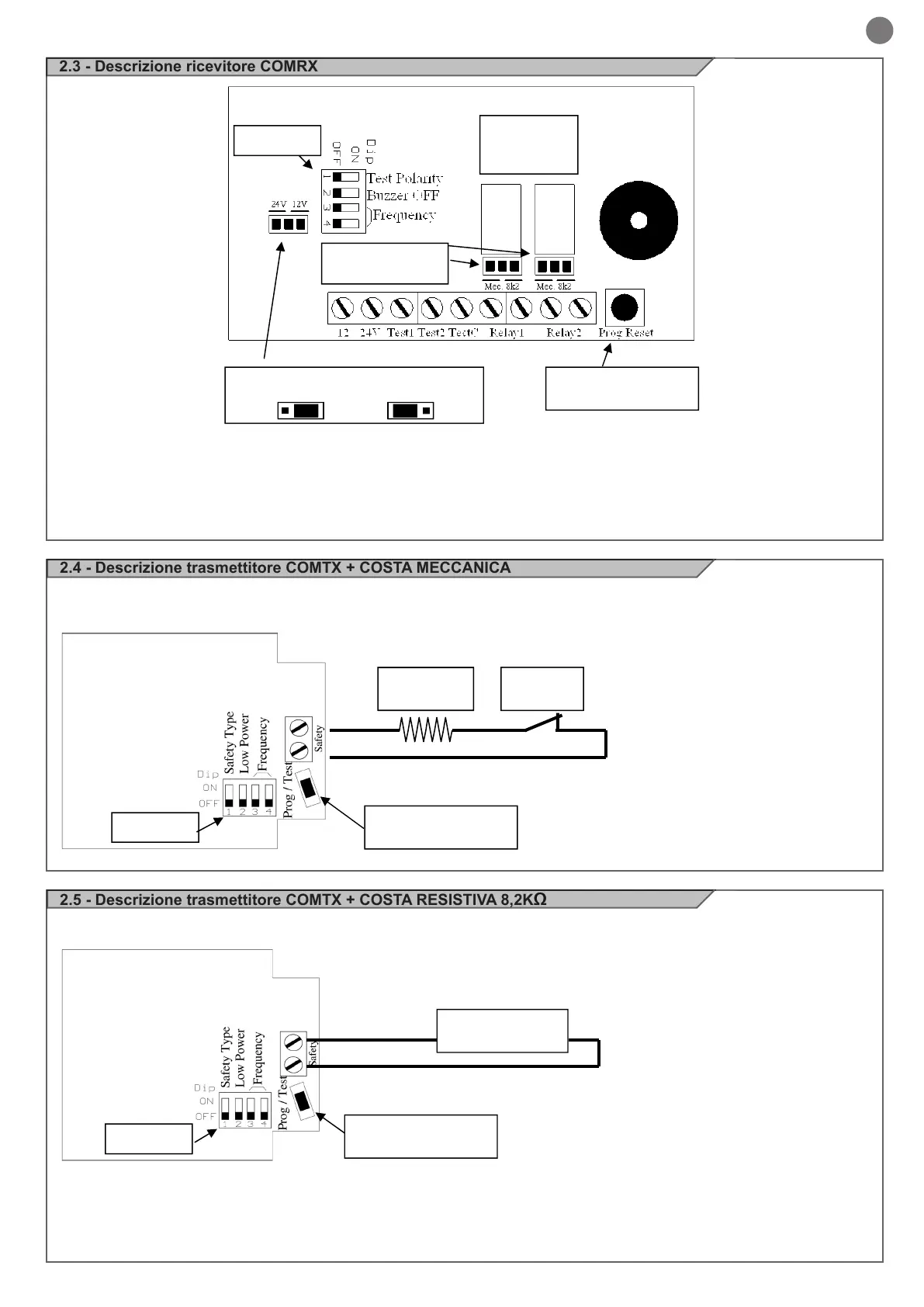

2.3 - Descrizione ricevitore COMRX
2.4 - Descrizione trasmettitore COMTX + COSTA MECCANICA
2.5 - Descrizione trasmettitore COMTX + COSTA RESISTIVA 8,2KΩ
ATTENZIONE: Nel caso di utilizzo di una cosa resistiva 8,2KΩ, NON inserire la resistenza (in dotazione) in serie.
ATTENZIONE: è indispensabile inserire la resistenza (in dotazione) in serie al contatto quando viene utilizzata una costa
meccanica a contatto pulito N.C.
Dip switch
Jumper di selezione tensione alimentazione
Destra:12 Vac/dc. Sinistra:24 Vac/dc
Tasto di
programmazione / reset
Jumper di selezione
segnale di uscita
Relè uscita
0.5A a 42.4Vac
1A a 30Vdc
Tasto di
programmazione / prova
8,2 KΩ
1/4 di Watt
COSTA
MEC. (N.C.)
Dip switch
Dip switch
Tasto di
programmazione / prova
COSTA
RESISTIVA 8,2 KΩ
ATTENZIONE: Se l’alimentazione dell’unità ricevente viene ef-
fettuata in corrente alternata (Vac), l’alimentazione deve essere
ottenuta attraverso un trasformatore d’isolamento (di sicurez-
za, tensioni SELV) che abbia una potenza limitata o almeno una
protezione contro il corto circuito.
N.B: Il segnale dato in uscita (contatto pulito o 8K2) ai relé 1 e
2 dipende dalla posizione del jumper di selezione del segnale
di uscita.
N.B: Il livello di pressione acustica generato dall’apparecchio
è inferiore a 70 dBA.
