Key Automation KCOMW User Manual

8
IT
TRASMETTITORE COMTX RICEVITORE COMRX
N.DIP FUNZIONE
NON USARE test dispositivo
risparmio energetico buzzer ON/OFF*
* buzzer OFF = dip switch ON
buzzer ON = dip switch OFF
selezione frequenza
di funzionamento
selezione frequenza
di funzionamento
FUNZIONE
1 1
2 2
3 3
4 4
N.DIP

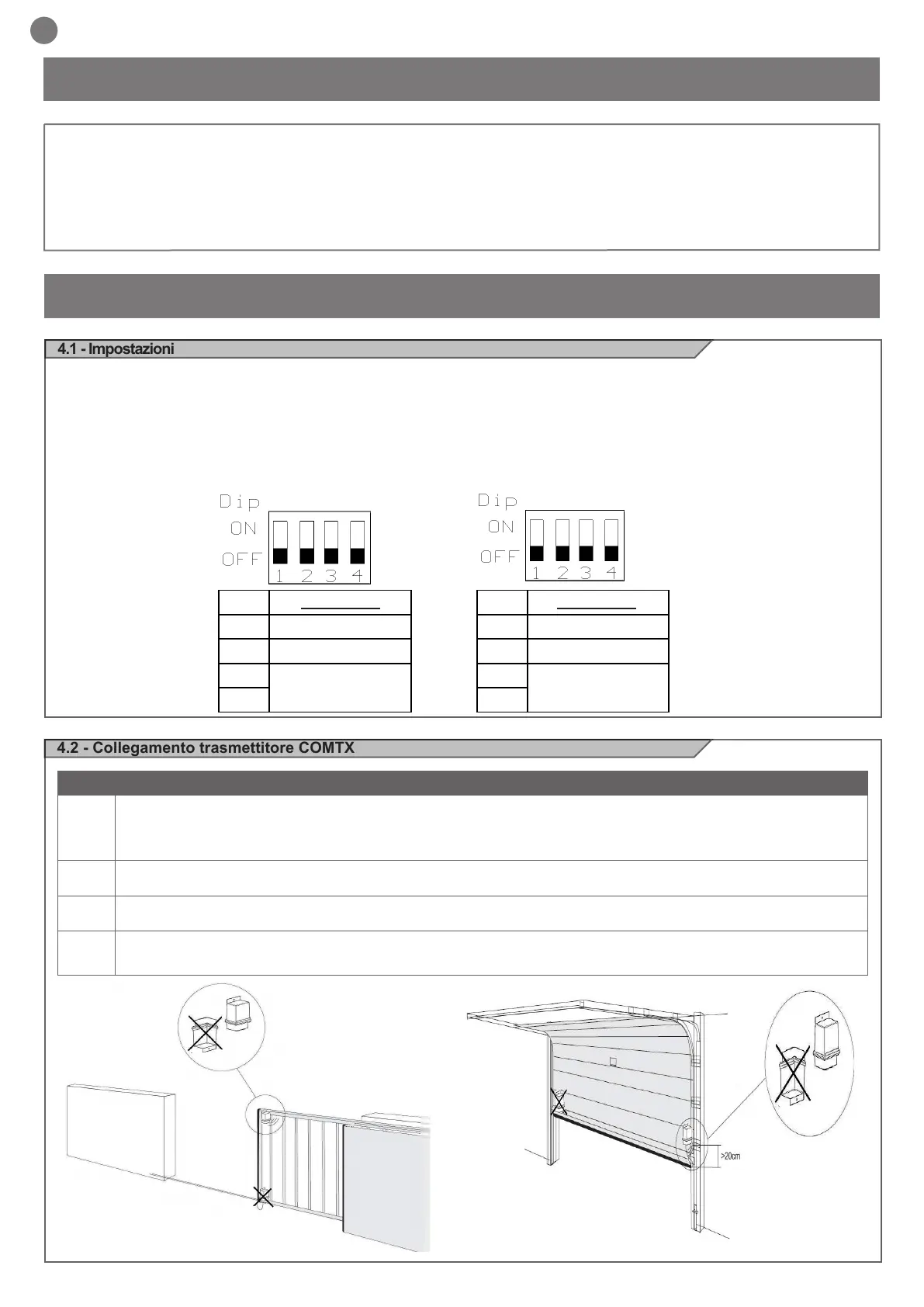

4.2 - Collegamento trasmettitore COMTX
Fase Descrizione
1
Collegare il bordo sensibile ai morsetti del trasmettitore inserendo la resistenza 8,2KΩ da 1/4 di Watt in serie solo nel caso di
utilizzo di coste meccaniche a contatto pulito N.C. (Vedi pag.5). Orientare e posizionare il dispositivo come illustrato in gura.
Se la resistenza da 8,2KΩ da 1/4 di Watt non viene collegata (con costa meccanica) il sistema non funziona ed entra in
allarme.
2 Impostare i dip switch relativi alla frequenza utilizzata (DIP 3 e DIP 4), che dovrà corrispondere a quella del ricevitore.
3 Alimentare il sistema collegando le due batterie a stilo alcaline AA da 1.5V al porta batterie. Fare attenzione alla polarità.
4
Fissare il dispositivo il più in alto possibile in modo che non vi siano ostacoli nella direzione del ricevitore, e che la distanza
massima fra i due dispositivi sia inferiore a 15 metri (20 metri max).
3 - VERIFICHE PRELIMINARI
4.1 - Impostazioni
Prima di installare il prodotto vericare e controllare i seguenti punti:
- Vericare che la supercie su cui ssare il dispositivo sia solida e non
pemetta vibrazioni
- Utilizzare collegamenti elettrici adeguati alle correnti richieste
- Vericare che l’alimentazione rispetti i valori delle caratteristiche
tecniche
- Vericare che tutto il materiale utilizzato per l’installazione sia con-
forme alle normative vigenti
Per ogni relé di ogni ricevitore, è possibile associare no ad un mas-
simo di 4 trasmettitori (4 coste diverse). Pertanto per ogni ricevitore
può essere associato un massimo di 8 trasmettitori.
ATTENZIONE: Per un corretto funzionamento del sistema, tutti
i trasmettitori devono avere i dip della frequenza posizionati
nella stessa maniera del ricevitore corrispondente.
Per evitare interferenze in impianti che necessitino di un numero su-
periore rispetto ai 4 canali di sicurezza, si consiglia di differenziare
le frequenze in uso fra i vari ricevitori e i loro trasmettitori associati.
4 - INSTALLAZIONE DEL PRODOTTO
