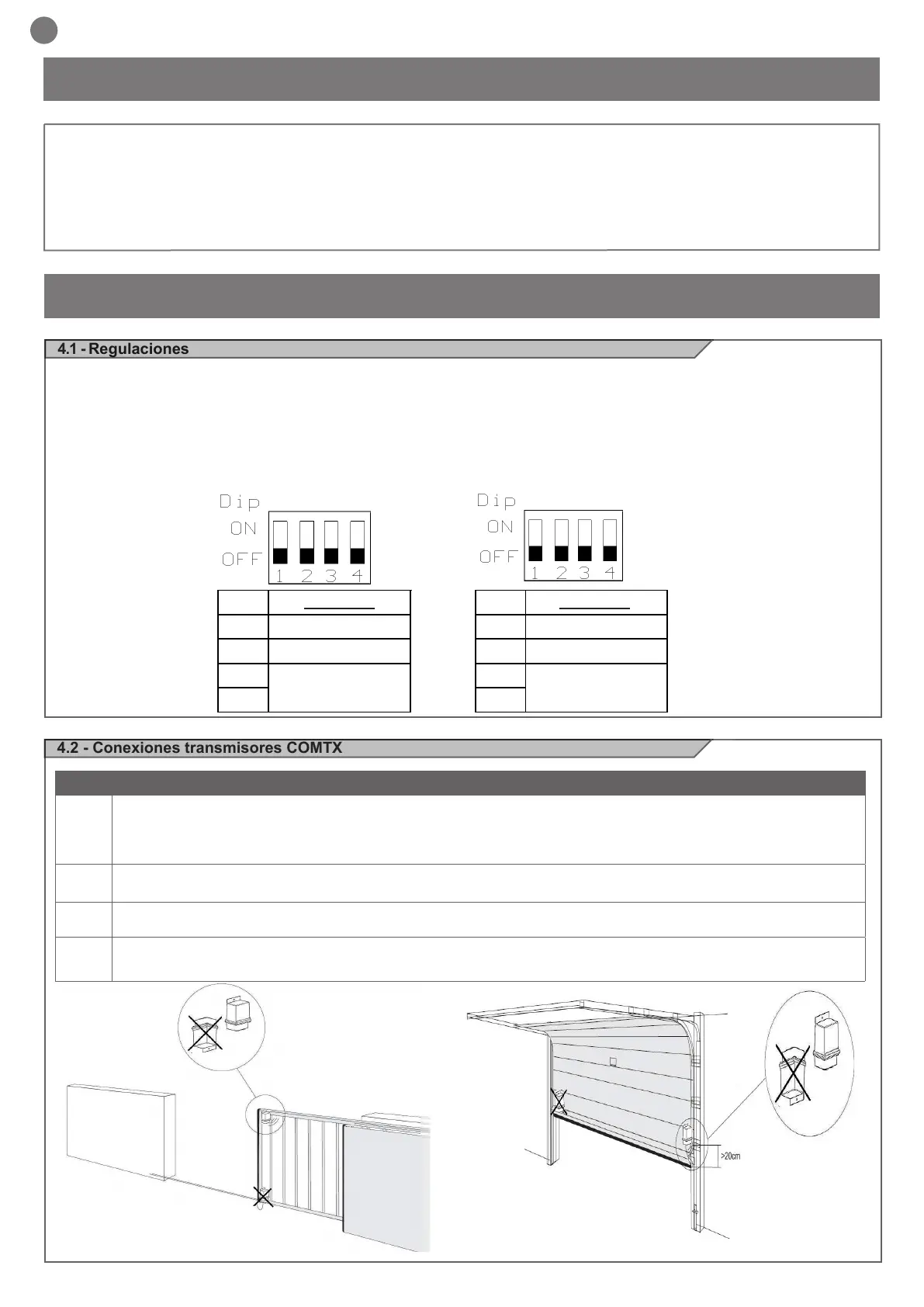

38
ES
TRANSMISOR COMTX RECEPTOR COMRX
4.2 - Conexiones transmisores COMTX
3 - CONTROLES PRELIMINARES
4.1 - Regulaciones
Antes de instalar el producto, compruebe y controle los siguientes
puntos:
- Compruebe que la supercie en la que ja el dispositivo sea rme
y no produzca vibraciones
- Utilice conexiones eléctricas adecuadas para las corrientes reque-
ridas
- Compruebe que la alimentación respete los valores de las ca-
racterísticas técnicas
- Compruebe que todo el material utilizado para la instalación sea
conforme a las normativas vigentes
Para cada relé de cada receptoer COMRX, es posible relacionar
hasta un máximo de 4 transmisores (4 bandas distintas).
Atención: Para un correcto funcionamiento del sistema, Todas
los transmisores deben tener el dip de la frecuencia ubicado
en la misma posición de el receptor COMRX correspondiente.
Para evitar interferencias en instalaciones que necesitan un núme-
ro mayor respecto a los 4 canales de seguridad, se aconseja di-
stinguir las frecuencias en utilizo entre los varios receptores y sus
transmisores asociados.
4 - INSTALACIÓN DEL PRODUCTO
N.DIP FUNCIÓN
NO USAR test dispositivo
ahorro energético buzzer ON/OFF
selección frecuencia
de funcionamiento
selección frecuencia
de funcionamiento
FUNCIÓN
1 1
2 2
3 3
4 4
N.DIP
Fase Descripción
1
Conectar las bandas sensibles a los bornes del transmisor COMTX insertando la resistencia 8,2KΩ de ¼ de Watt en serie solo
en el caso que se utilicen bandas mecánicas con contactos limpios N.C. (ver pag. 1). Orientar y posicionar el dispositivo como
ilustrado en la gura.
Si la resistencia de 8,2KΩ de ¼ Watt no es conectada (con borde mecánico) el sistema no funciona y entra en alarma.
2
Regular los dip switch correspondientes a la frecuencia utilizada, que debe corresponder a la frecuencia del receptor COMRX
(Dip3 y Dip4).
3 Alimentar el sistema conectando las dos baterías alcalinas AA de 1.5V al porta baterías. Hacer atención a la polaridad.
4
Fijar el dispositivo lo más alto posible de manera que no hayan obstáculos en la dirección del receptor COMRX y que la
distancia máxima entre los dos dispositivos sea inferior a 15 metros (20 metros max.).
* buzzer OFF = dip switch ON
buzzer ON = dip switch OFF
