30
ES

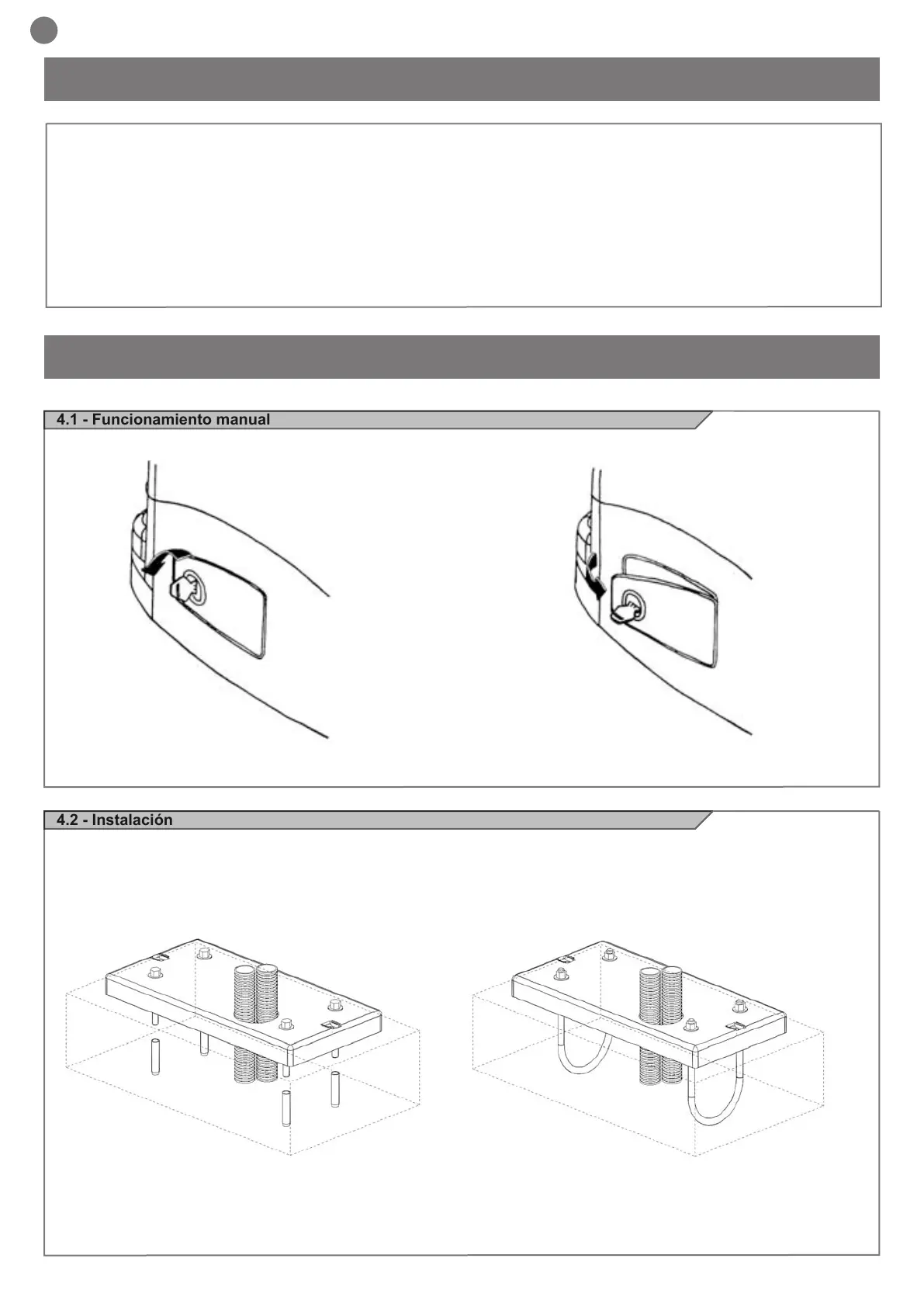

4 - INSTALACIÓN DEL PRODUCTO
4.1 - Funcionamiento manual
4.2 - Instalación
3 - CONTROLES PRELIMINARES
Antes de pasar a la instalación se aconseja efectuar los controles y
las operaciones siguientes:
la estructura de la reja debe ser sólida y adecuada;
durante la carrera, la reja no debe tener inclinaciones laterales
excesivas;
el sistema de ruedas/riel inferior y de rodillos/guía superior debe
funcionar sin fricciones excesivas;
para evitar el descarrilamiento de la reja hay que instalar los topes
del sistema corredero, tanto en la apertura como en el cierre y un
segundo rodillo/guía superior en conformidad con la normativa
vigente;
en las rejas ya existentes eliminar la posible cerradura manual;
llevar a la base de la reja los canales de aducción de los cables de
alimentación (Ø25-50 mm) y de conexión exterior (fotocélula, luz
parpadeante, selector con llave, etc.).
Introducir la llave y girarla en sentido antihorario de 90°.
Respetando las dimensiones totales, jar en el piso la placa de base
por medio de 4 sólidos tornillos de expansión (g.3) o embeberla en
NOTA: es necesario conocer las medidas de la cremallera para poder calcular con precisión la posición de la contraplaca.
Jalar hacia sí el tirador hasta llevarlo perpendicular al motorreductor.
el hormigón (g.4).
Predisponer una o varias para el paso de los cables eléctricos.
Fig. 2
Fig. 3 Fig. 4
NOTA: no accione el motorreductor antes de haberlo bloqueado de nuevo. El enganche con el motor en movimiento podría averiar los
componentes interiores.
