11
GND REM +12V
AMP1
AMP2
12V
≤18”
(45cm)
≤24”
(60cm)
encendido a distancia
(página 13)
conexión a tierra
conexión
a tierra
fusible externo
batería
fusible externo
fusible externo
≤18”
(45cm)
≤18”
(45cm)
≤18”
(45cm)
12V

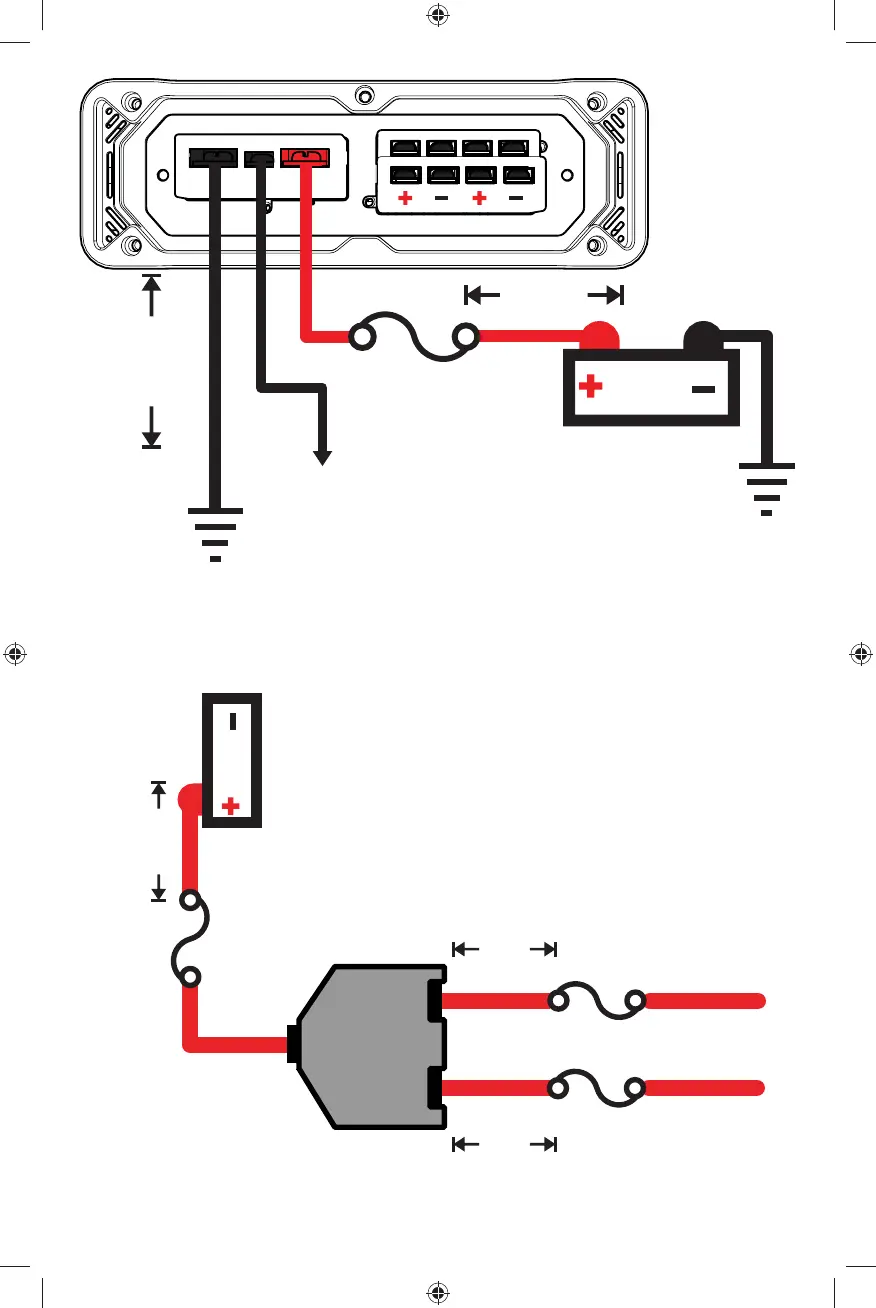

Para varias instalaciones de amplifi cadores donde se utilizan
bloques de distribución, cada amplifi cador debe poseer su
fusible de grado apropiado, o interruptor, instalado entre el
amplifi cador y el bloque de distribución a dieciocho años
pulgadas del bloque, o sobre el bloque de distribución si
admite fusibles. El principal cable de alimentación también
debe fusionarse entre la batería y el bloque de distribución, a
dieciocho años pulgadas del terminal positivo de la batería,
con un fusible o interruptor con una clasifi cación al menos de
la suma de los valores individuales del fusible del amplifi cador.
Bloqueo de
distribución de
energía
