GND REM +12V
AMP1
AMP2
12V
≤18”
(45cm)
≤24”
(60cm)
Fusible Externe
Batterie
Masse
Masse
Mise sous tension à distance
(page 27)
≤18”
(45cm)
≤18”
(45cm)
≤18”
(45cm)
12V

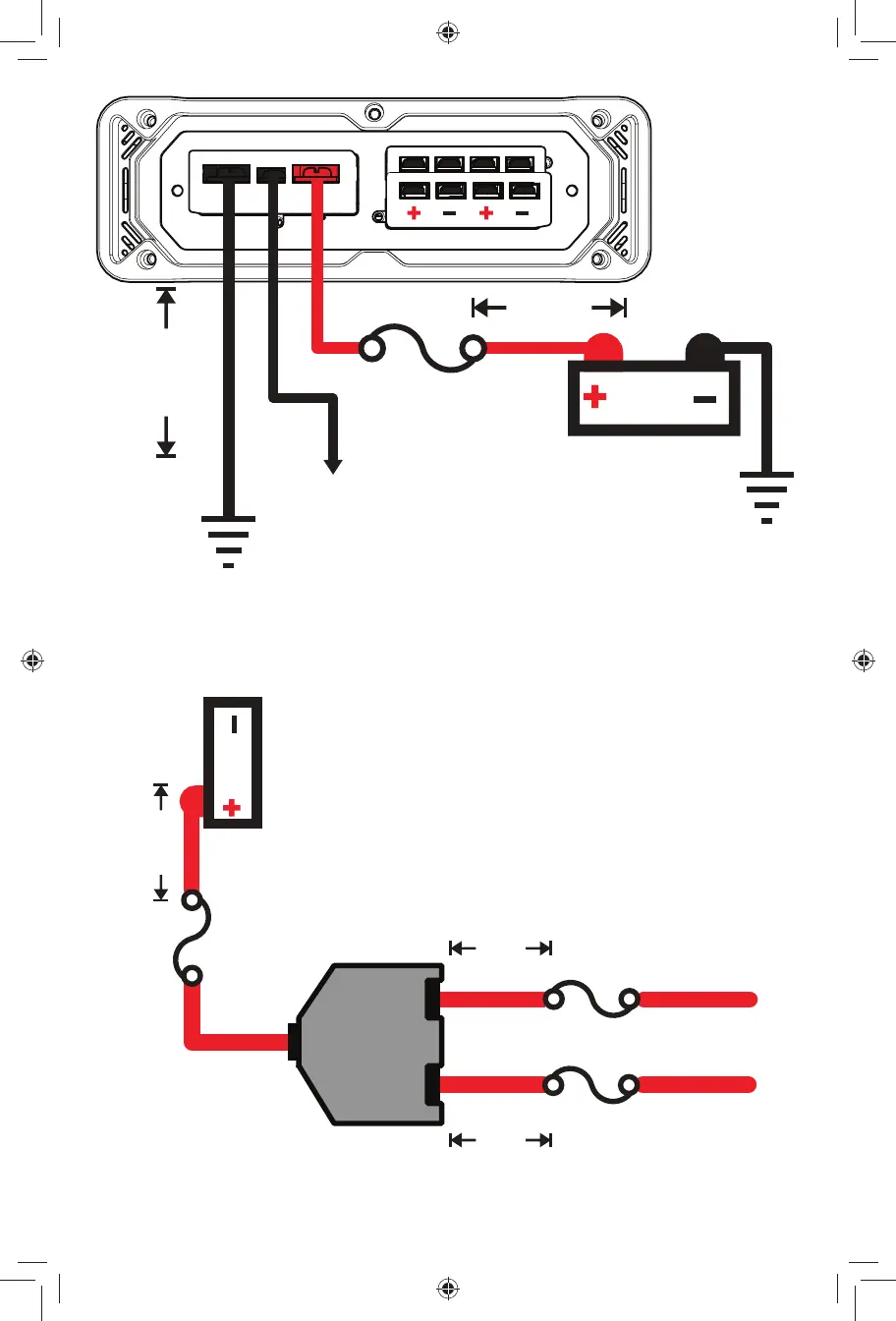

Pour des installations à plusieurs amplifi cateurs où des
répartiteurs sont mis en œuvre, chaque amplifi cateur doit avoir
son propre fusible correctement calibré, ou un coupe-circuit,
installé entre l’amplifi cateur et le répartiteur à moins de 45 cm
du répartiteur ou sur le répartiteur lui-même s’il sert de fusible.
Un fusible doit aussi être installé sur le câble d’alimentation
principal entre la batterie et le répartiteur, à moins de 45 cm
(sept pouces) de la borne B+ de la batterie, avec un fusible
ou un coupe-circuit de calibre au moins égal à la somme des
valeurs individuelles des fusibles de l’amplifi cateur. Utilisez des
câbles de même calibre et de même capacité que vos fi ls
d’alimentation et de terre.
Fusible
Externe
Fusible
Externe
répartiteur de puissance
