21
Câblage: Débranchez la batterie du véhicule pour éviter un court-circuit. Ensuite, raccordez le fi l de masse à
l’amplifi cateur. Le fi l de masse doit être le plus court possible, de 60 cm (24 po) maximum. Raccordez-le à une
partie métallique solide du châssis du véhicule, ne comportant ni peinture ni rouille. Il est recommandé d’ajouter
un fi l de masse supplémentaire de même calibre (ou de calibre supérieur) entre la borne négative de la batterie et
le châssis du véhicule.
L’amplifi cateur CX est doté de deux entrées RCA différentielles de sensibilité d’entrée qui reçoivent des signaux
de haut ou bas niveau à partir de l’appareil source de la stéréo de votre voiture. Le signal peut être transmis à
l’amplifi cateur en utilisant les sorties de haut-parleur de haut niveau sur l’appareil source. Réglez le commutateur
de niveau d’entrée sur le panneau d’extrémité de l’amplifi cateur à la position « HI ». Sertissez et soudez les
connecteurs RCA à l’extrémité du fi l du haut-parleur venant des sorties de haut-parleur de haut niveau sur
l’appareil source et raccordez le fi l aux entrées RCA sur le panneau d’extrémité de l’amplifi cateur, ou de simplifi er
l’installation avec une KISL KICKER, comme indiqué ci-dessous. Alternativement, vous pouvez connecter les
sorties de votre unité source RCA aux entrées de l’amplifi cateur CX RCA. Réglez le commutateur de niveau
d’entrée sur le panneau d’extrémité de l’amplifi cateur à la position « LO ». Chacune de ces méthodes d’entrée
envoie un signal de sortie à la sortie RCA qui transmet effi cacement le signal audio vers un autre amplifi cateur ou
composant.Acheminez le câble du signal audio à l’écart des harnais de câblage d’usine et des autres câblages
électriques. Si vous devez éventuellement croiser ces fi ls, procédez à angle droit.

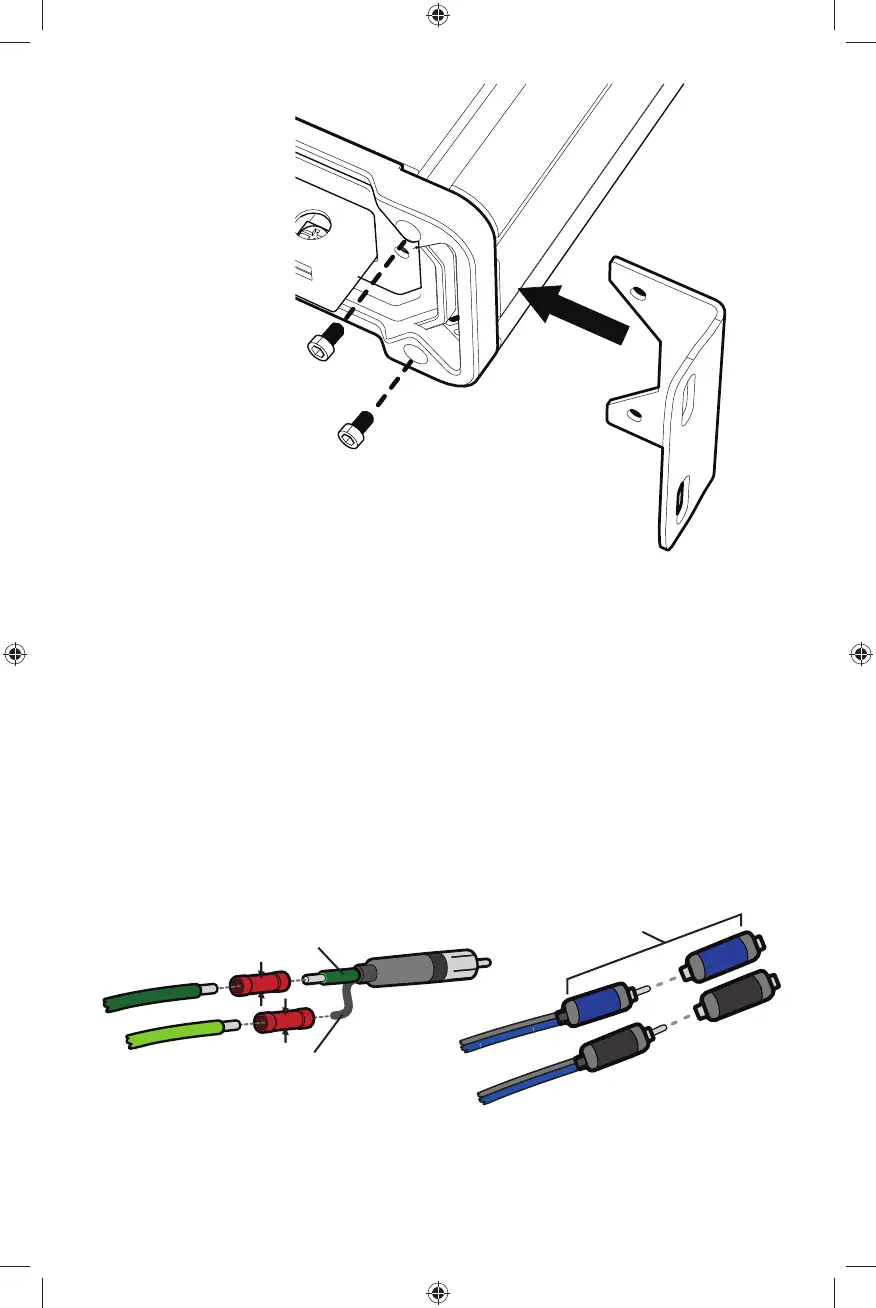

Fil de sortie de
haut-parleur de
haut niveau
Vers l’amplifi cateur
vis hexagonales
panneau d’extrémité de
l’amplifi cateur
bride à double
fente
Masse ou blindage
+
–
Âme
OU
Installez un fusible dans un rayon de 45 cm (18 po) de la batterie directement sur le câble d’alimentation
raccordé à votre amplifi cateur. Si vous devez retirer l’amplifi cateur après l’avoir installé dans le véhicule,
débranchez toujours le fi l de masse en dernier, en procédant à l’opposé de l’installation.
Fil de sortie de haut-parleur
de haut niveau
KICKER KISL
Vers
l’amplifi cateur
2019 CXA Mono Amps Rev H.indd 212019 CXA Mono Amps Rev H.indd 21 10/7/2019 2:33:42 PM10/7/2019 2:33:42 PM
