Kinco N Series User Manual

2M1180N/2M2280N 步进驱动器
7

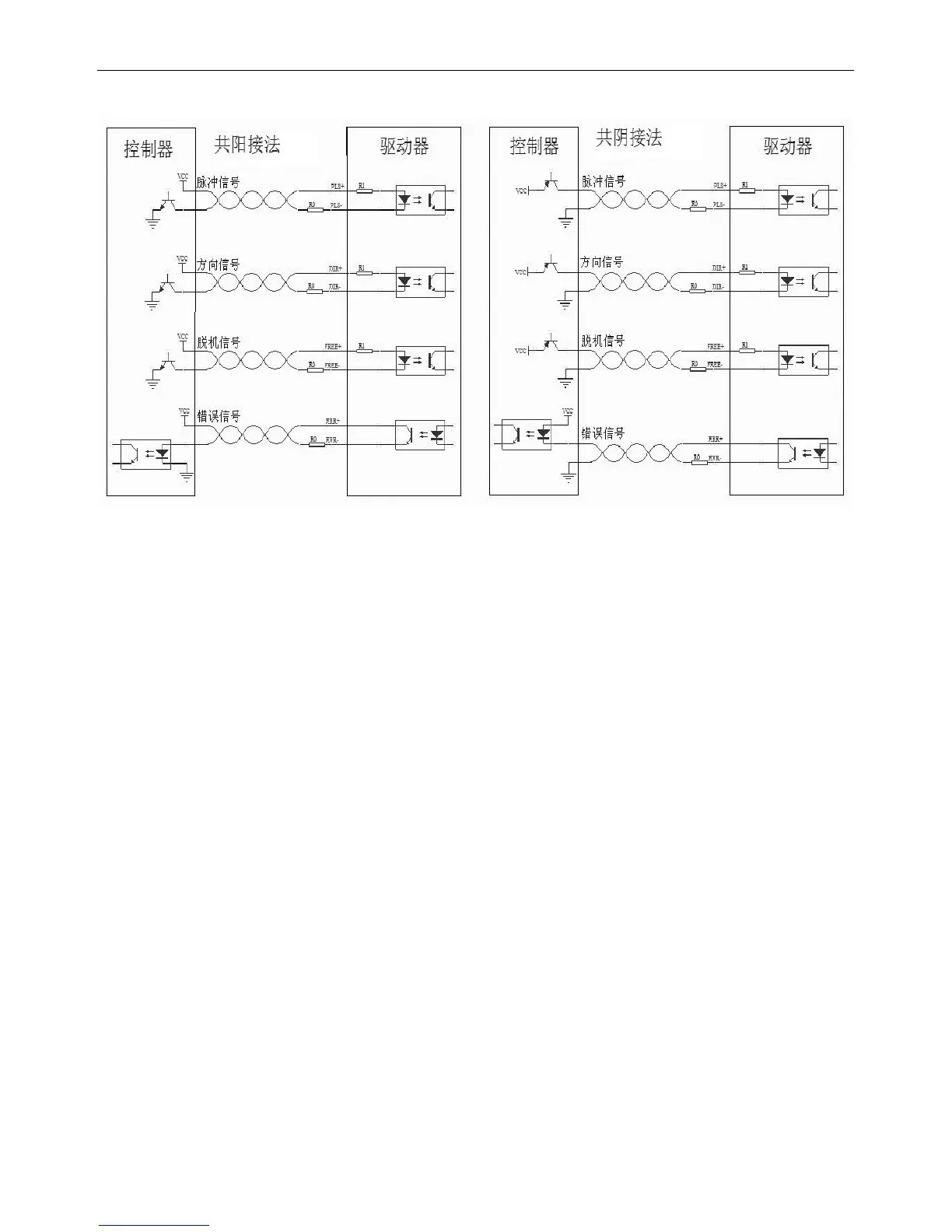

控制信号双绞方式接法
 驱动器的所有控制信号的输入电路中都采用了可靠的光耦元件进行隔离，可以减少外部
电气噪声对于本驱动器的干扰。
 图中 R0 为外部限流电阻，用于限制驱动器的输入信号电流，在控制信号为 24VDC 时，
可接入 2K 的电阻，如果控制信号为 12VDC 时，则可接入 1K 的电阻，必须保证驱动器
的输入口电流在 6～16mA 范围，否则电流过小可能会使信号失效,电流过大会损坏设备。
 ERR 信号为集电极开路输入，输要外接电源，最大外接电压不超过 30V。ERR 信号端口
严禁将电源反接，否则会损坏端口。
 如果现场应用有较强干扰时，控制信号推荐用双绞方式接线,以减少干扰源对控制信号的
干扰。

Kinco N Series Specifications

General

Brand	Kinco
Model	N Series
Category	Control Unit
Language	English
