Kinco N Series - 接线图示

使用手册
6
DIR+
(CCW+)
在单脉冲模式下，此信号为方向控制信号，驱动器通过检测此信号的电
平设置电机运转方向。此信号有效值为脉冲信号上升沿时刻。
在双脉冲模式下，此信号为反转控制信号，上升沿有效。
为了保证内部光耦的可靠响应，双脉冲高电平时间应不小于 1.25uS。
脉冲信号的最高输入频率为 400KHz
DIR-
(CCW-)
FREE+
此信号为脱机信号，此信号为高电平时，驱动器切断电机供电，电机转
子处于自由状态（脱机）。
FREE-
ERR+
报警输出信号。此信号端口为集电极开路的光耦输出，当驱动器出现异
常报警或断电时，此信号端口的光耦无输出（电平由外接电路决定）。
端口最大允许输入电压为 30VDC，最大供电电流为 10mA。
ERR-
表 4 强电端口定义
信号
功能描述
A+
电机 A 相接入口。A+，A-互换可改变电机方向。
A-
B+
电机 B 相接入口。B+，B-互换可改变电机方向。
B-
R+
吸收（刹车）电阻接入口。
R-
表 5 电源输入端口定义
L
驱动器电源输入接口，2M2280N 驱动器允许直接接入单相 220V 交流供
电网。
N
PE
驱动器接地端子。

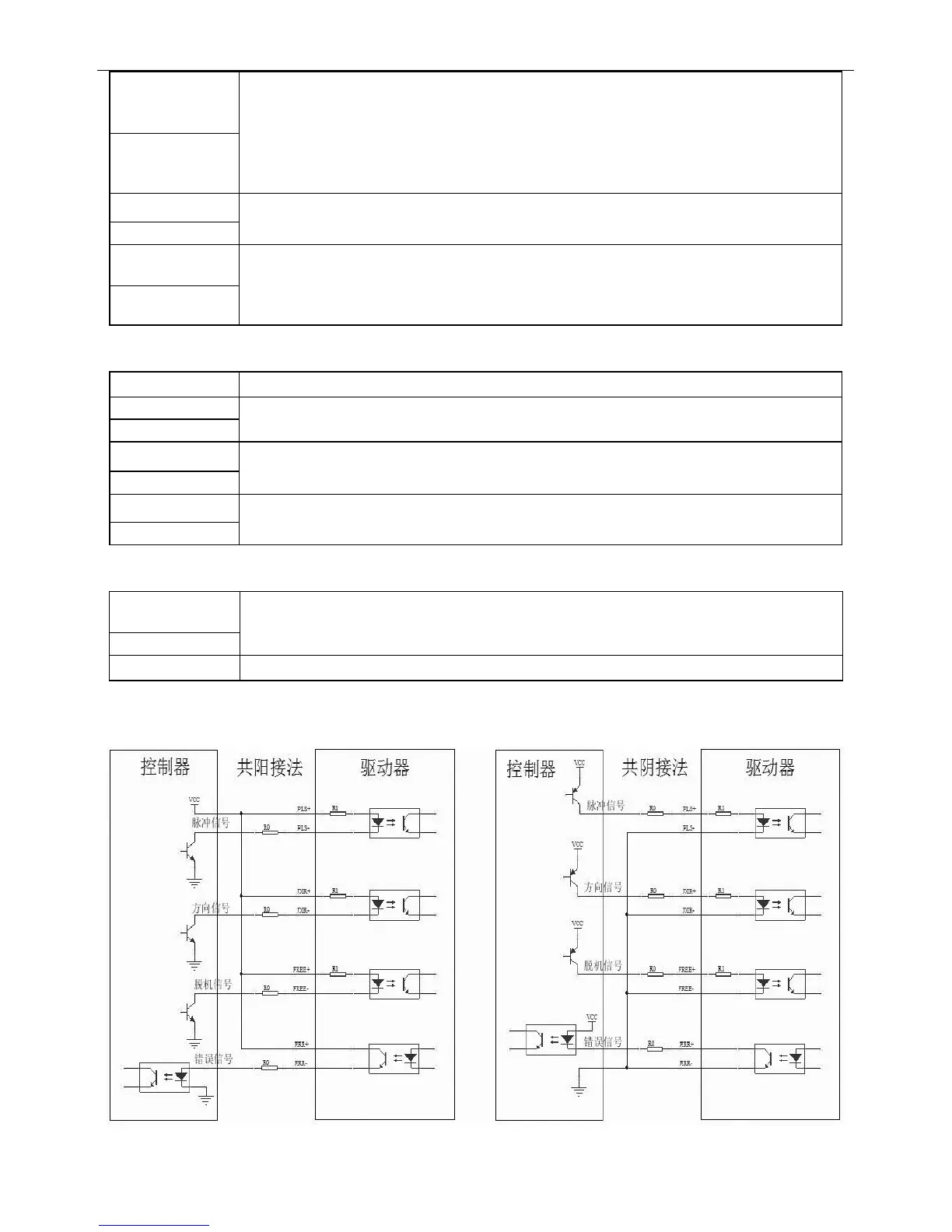

3.3 接线图示
控制信号一般方式接法
