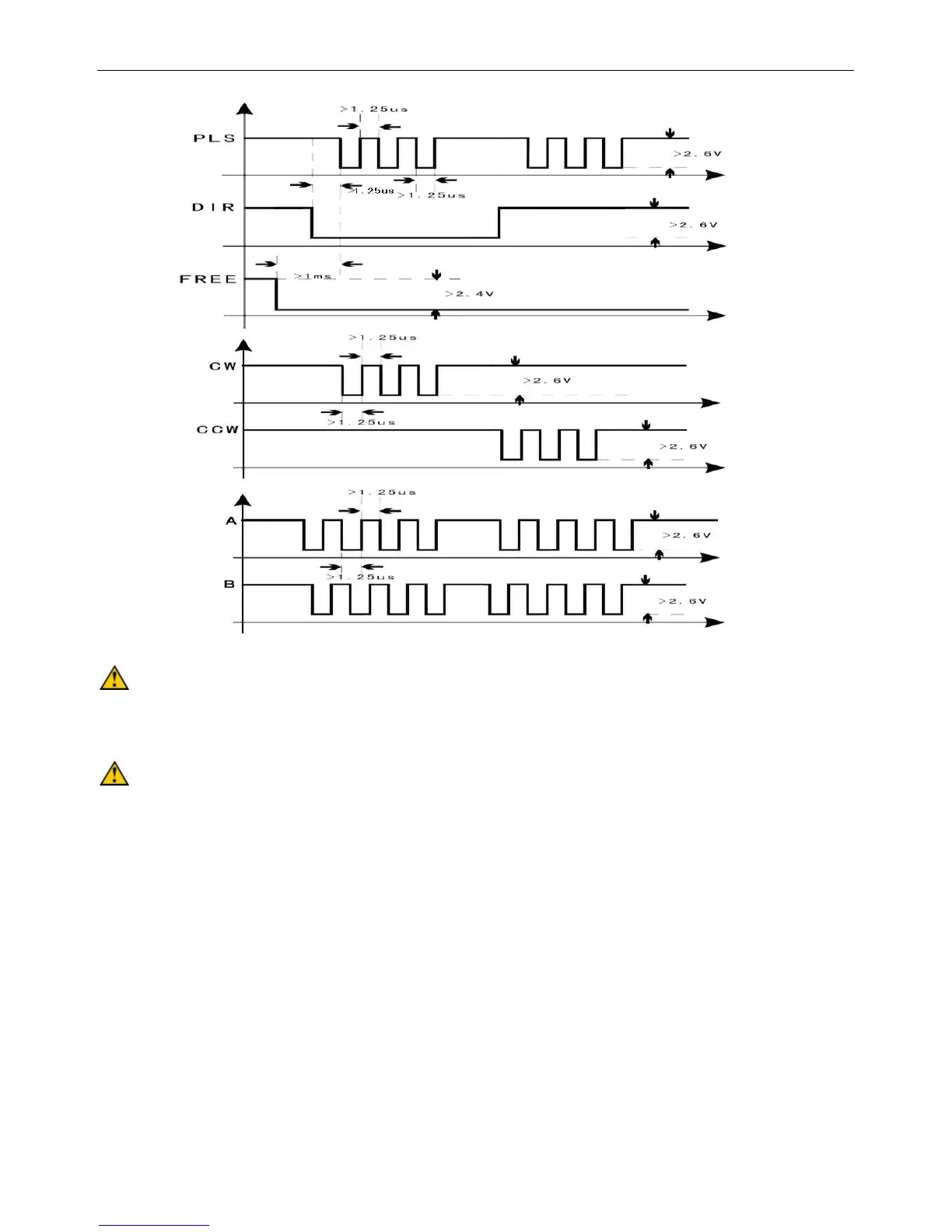

3.4 控制信号时序图
控制信号注意事项：
 输入脉冲的最高频率为 400KHz。
 方向信号禁止在脉冲信号上升期间变化。
 脱机信号必须提前脉冲信号 1ms 建立。
驱动器接线注意事项：
 驱动器布线时，为了避免驱动器受到干扰，请遵循强电（电机相线与电源线）与弱电隔
离布线的原则（最少要相距 10 厘米）。
 驱动器的控制信号接线建议采用屏蔽双绞线，屏蔽层必须可靠接地（驱动器与设备的真
实地）。
 驱动器的电机动力线及电源线由于要承受较大的电流，因此建议使用的导体截面积不小
于 1.5mm
2
，必要时视电流大小选用更大截面积的导线。
 严禁带电接拨线，否则可能造成设备损坏及人身伤害。特别注意电机在锁紧状态，电机
动力线上仍然具有较大的电流，强行接拔线会造成设备损坏及人身伤害。
 电机动力线及驱动器电源输入线接入端子的裸线长度应为 10mm 左右，裸线太短会造成
接触不良，裸线太长有电击危险。电机动力线套上绝缘端子，可减小与端子的接触电阻。
