King gates Modus - LIMITS OF USE

3
IT

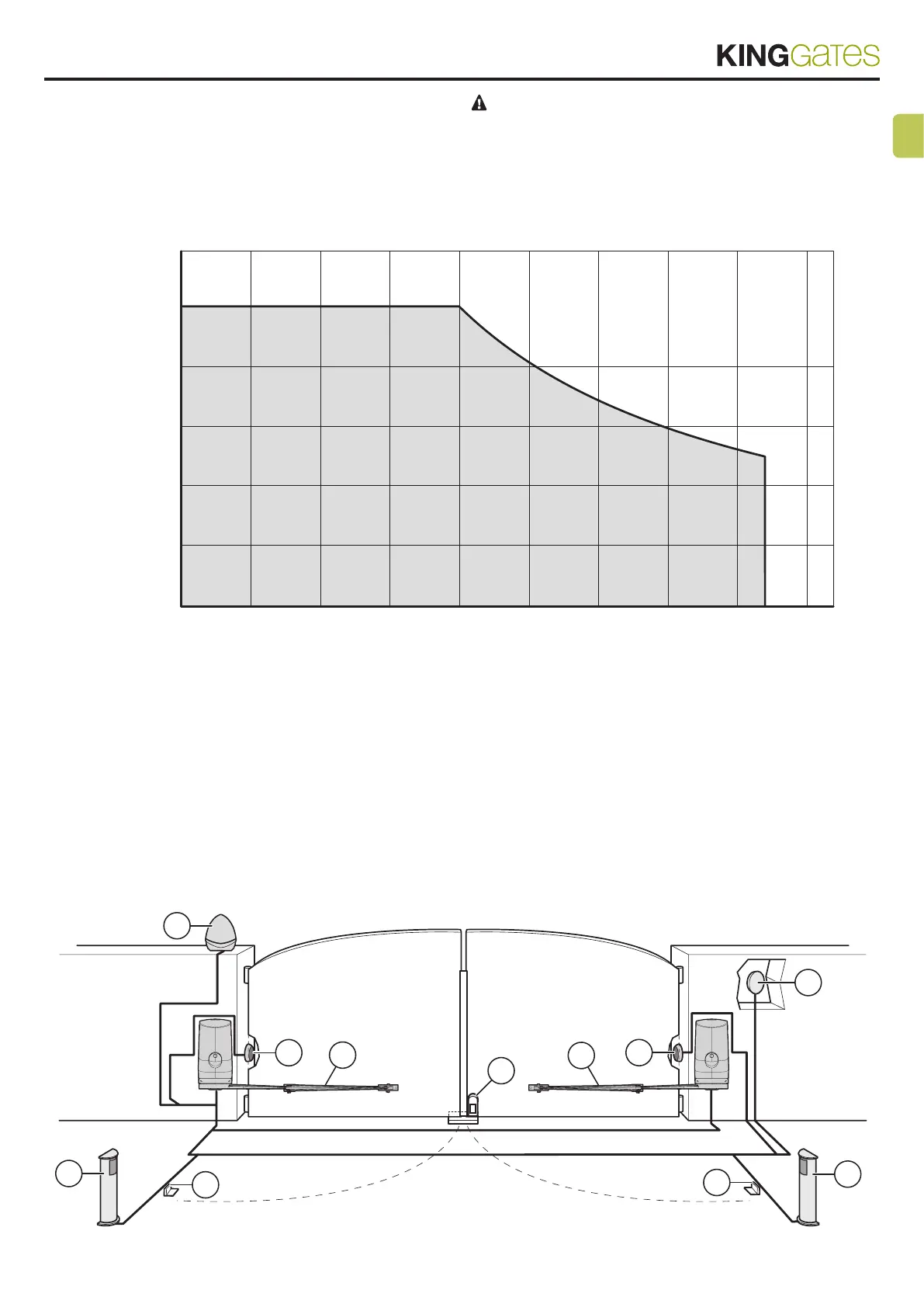

3.3 - Limiti d’impiego
Primadieseguirel’installazionedelprodotto,vericarechel’antadel
cancello abbia dimensioni e peso rientranti nei limiti riportati nel gra-
co1.
kg - Peso massimo dell’anta del cancello
mm - lunghezza massima dell’anta del cancello
ATTENZIONE!
– La singola anta non deve superare la lunghezza di 4,2 m.
Graco1-Limitidiimpiego
100
200
300
400
500
500 1000 2000 35003000 40002500 45001500
(mm)
(kg)
3.4 - Lavori di predisposizione all’in-
stallazione
La g.2 mostra un esempio di impianto di automatizzazione realizza-
toconcomponentiKing-Gates.Questicomponentisonoposizionati
secondounoschematipicoedusuale.
Facendoriferimentoallag.2, stabilire la posizione approssimativa
in cui verrà installato ciascun componente previsto nell’impianto e
predisporrequindileeventualicanalineperilpassaggiodelcablaggio
elettrico.
Componenti utili per realizzare un impianto completo:
1-MotoriduttoreMODUSMASTER
2-Coppiadifotocellule
3-Coppiadifermidiarresto(inapertura)
4-Colonneperfotocellule
5 - Segnalatore lampeggiante con antenna incorporata
6-Selettoreachiaveotastieradigitale
7 - Elettroserratura verticale
8-MotoriduttoreMODUSSLAVE
3
6
4
4
3
5
7
8
2
2
1
Fig. 2
