4. Conexiones eléctricas
¡ATENCIÓN!
- Una conexión incorrecta puede provocar fallos o situaciones
peligrosas; por lo tanto, observar escrupulosamente las conexiones
indicadas.
-Realizarlasoperacionesdeconexiónconlafuentedealimentación
desconectada.
Para conectar el motorreductor proceder de la siguiente manera:

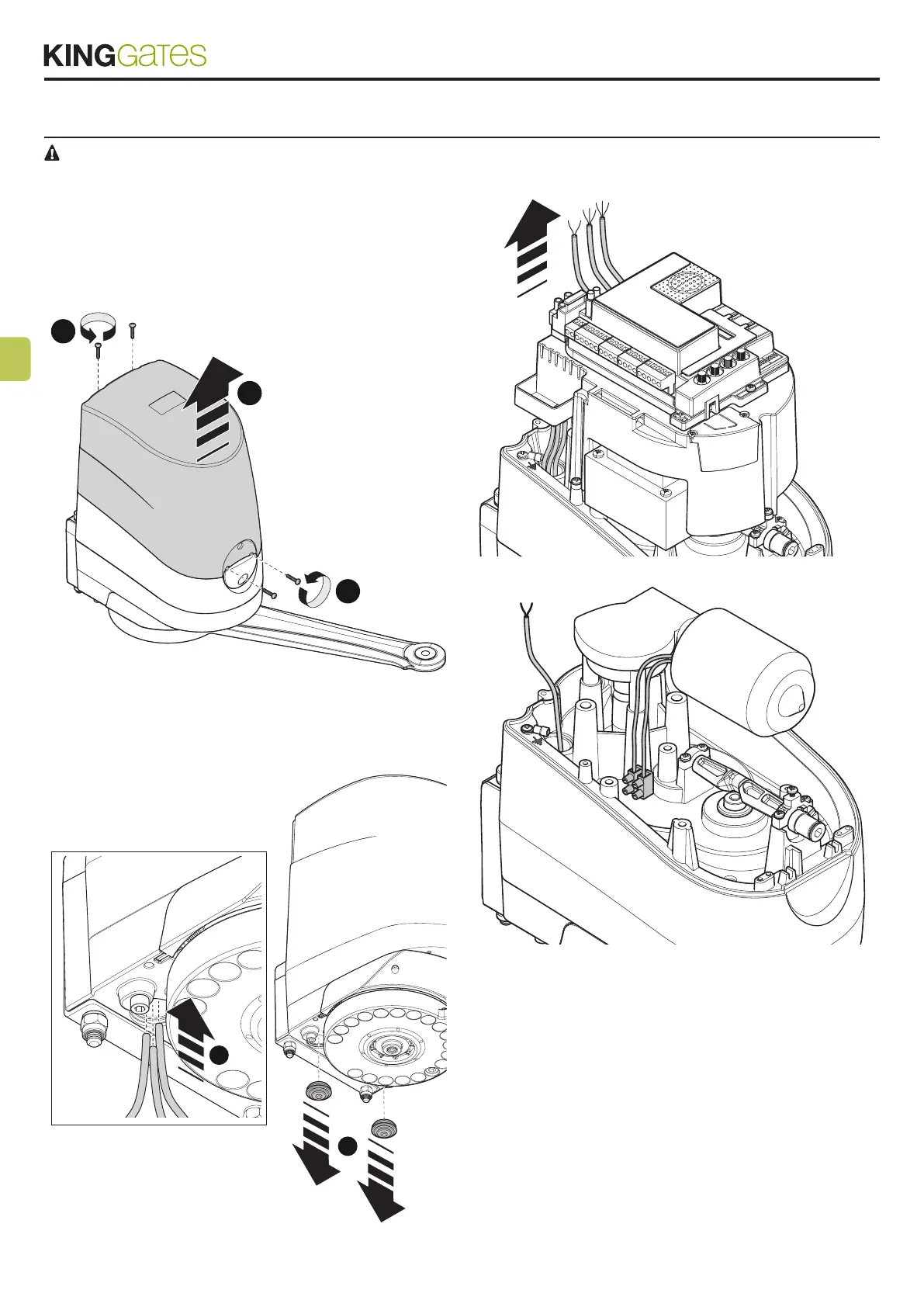

01.Retirarlatapadelmotorreductor como se muestra en la g.21;
A
C
B
Fig. 21
02.Aojarelprensaestopasdelmotorreductoreinsertarloscables
deconexióng.22;
A
B
Fig. 22
03. Colocar los cables en la parte superior del motor, cerca de la
centralita de mando g.23;
Fig. 23
04.Parasabercómoconectarlosdosmotores,consultarelmanual
de la “Central de comando”quesesuministraconelrestodela
documentación;
05. Después de realizar todas las conexiones eléctricas, volver a
colocarlacubiertadelmotorreductor.
Para comprobar las conexiones, el sentido de giro del motor, el
desplazamientodefasedelmovimientodelashojasyelajustedel
naldecarrera,consultarelmanualdeinstruccionesdela“Central
de mando”.
Motor MASTER
Motor SLAVE
