3.3 - Límites de uso
Antes de instalar el producto, comprobar que las dimensiones y
el peso de la cancela estén dentro de los límites indicados en el
gráco1.
kg - Peso máximo de la hoja de la cancela
mm - longitud máxima de la hoja de la cancela
¡ATENCIÓN!
- La hoja sola no debe superar los 4,2 m de longitud.

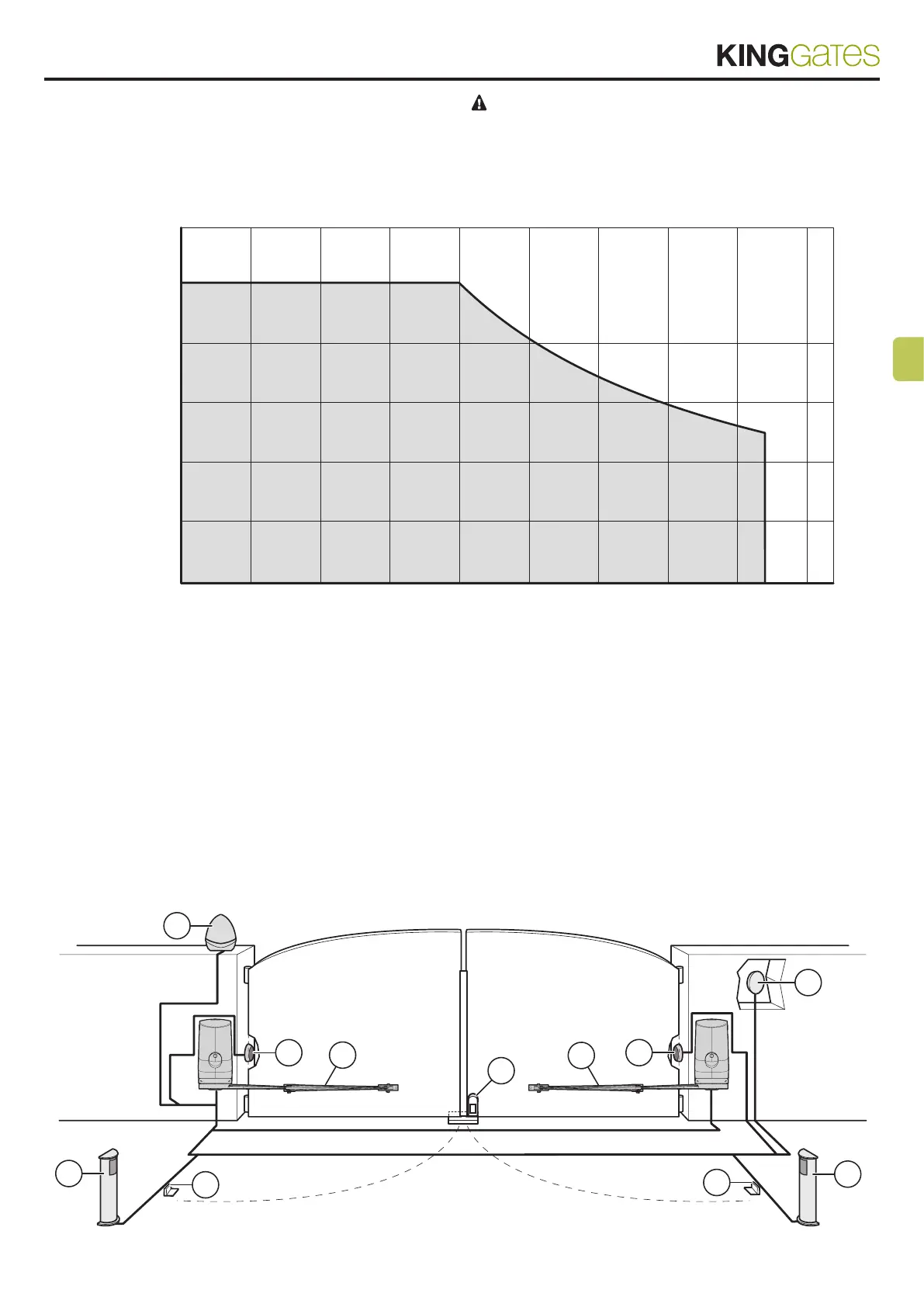

Gráco1-Límitesdeuso
100
200
300
400
500
500 1000 2000 35003000 40002500 45001500
(mm)
(kg)
3.4 - Tareas previas a la instalación
La g.2muestraunejemplodeinstalacióndeautomatismorealizado
con componentes King-Gates. Estos componentes se posicionan
deacuerdoconunesquematípicoyhabitual.
Conreferenciaalag.2,establezcalaposiciónaproximadaenla
que se instalará cadacomponente previsto en elsistema yluego
organicelosconductosparaelpasodelcableadoeléctrico.
Componentes útiles para realizar una instalación completa:
1-MotorreductorMODUSMASTER
2-Pardefotocélulas
3-Pardetopesdeparada(enfasedeapertura)
4-Columnasparafotocélulas
5-Indicadorparpadeanteconantenaincorporada
6 - Selector de llave o teclado digital
7 - Cerradura eléctrica vertical
8-MotorreductorMODUSSLAVE
3
6
4
4
3
5
7
8
2
2
1
Fig. 2
