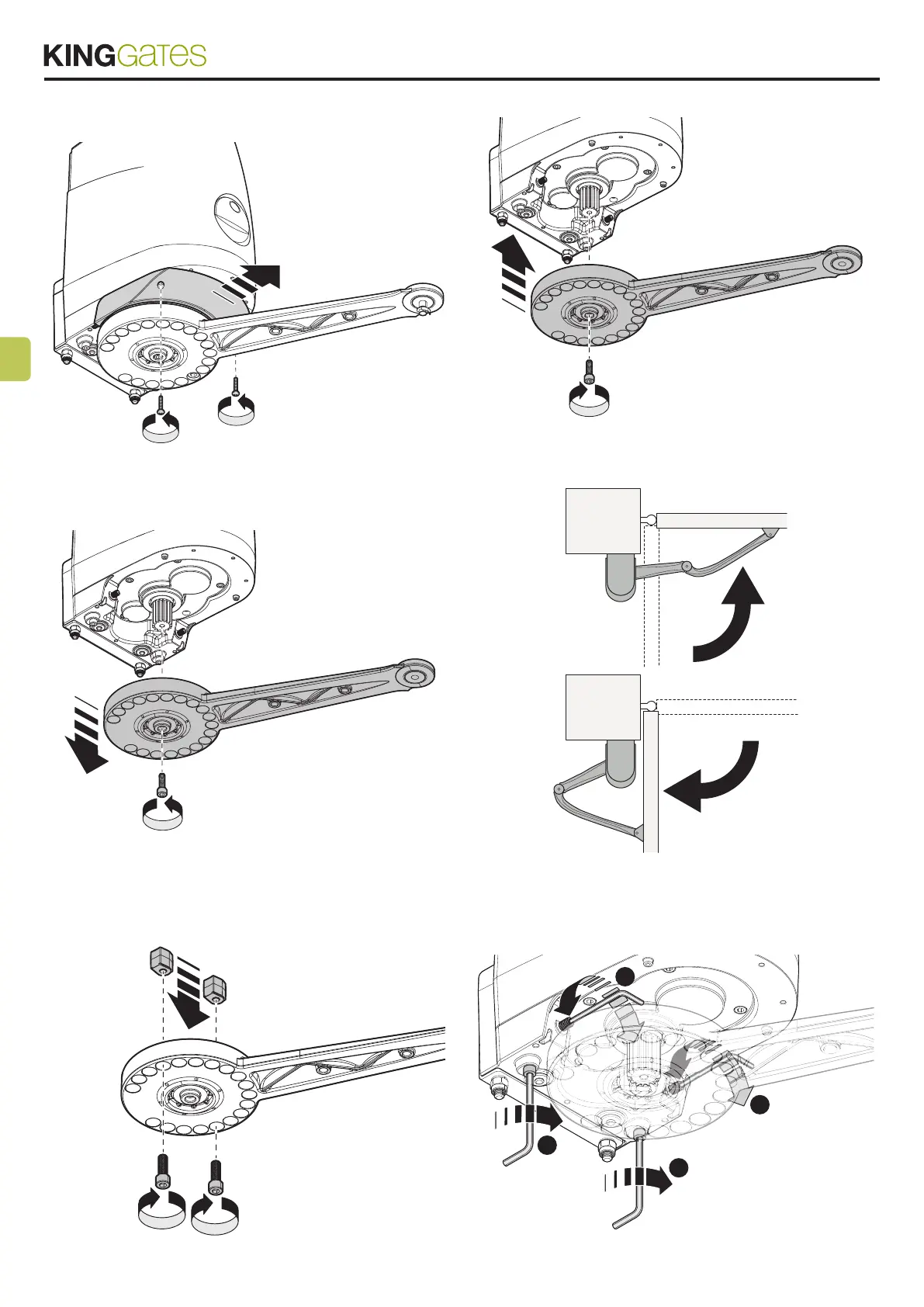

02. Retirarlos2tornillossituadosdebajodelmotoryretirarlatapa
como se muestra en la g.13;
Fig. 13
03.Desenroscarel tornillo delbrazo del motory retírelo como se
muestra en la g.14;
Fig. 14
04.Fijarlosnalesdecarreraenelbrazodelmotorg.15;; éstos
también debeninstalarse en presenciade topes mecánicosen el
suelo.
Fig. 15
05. En este punto, vuelva a montar el brazo en el motor g.16;
Fig.16
06.Compruebemanualmentequelaaperturayelcierredelahojade
la puerta se detengan en los puntos deseados g.17;
Fig.17
07.Atornillandoodesenroscandolosdostornillossincabeza(A) del
motor,esposibleajustarlosdosnalesdecarrera;acontinuación,
mediante los dos tornillos (B) ,bloquearlosdostornillosdeajuste
(A) g.18;
A
A
B
B
Fig. 18
Cierre
Cierre
Apertura
Apertura
Cierre
Apertura
