King gates Modus - Page 65

63
PT
3.3- Limites de utilização
Antesdeefetuar ainstalaçãodoproduto,vericarque a folhado
portãotenhadimensõesepesoclassicadosnoslimitesindicados
no gráco1.
kg - Peso máximo da folha do portão
mm - comprimento máximo da folha do portão
ATENÇÃO!
– A folha individual não deve exceder o comprimento de 4,2 m.

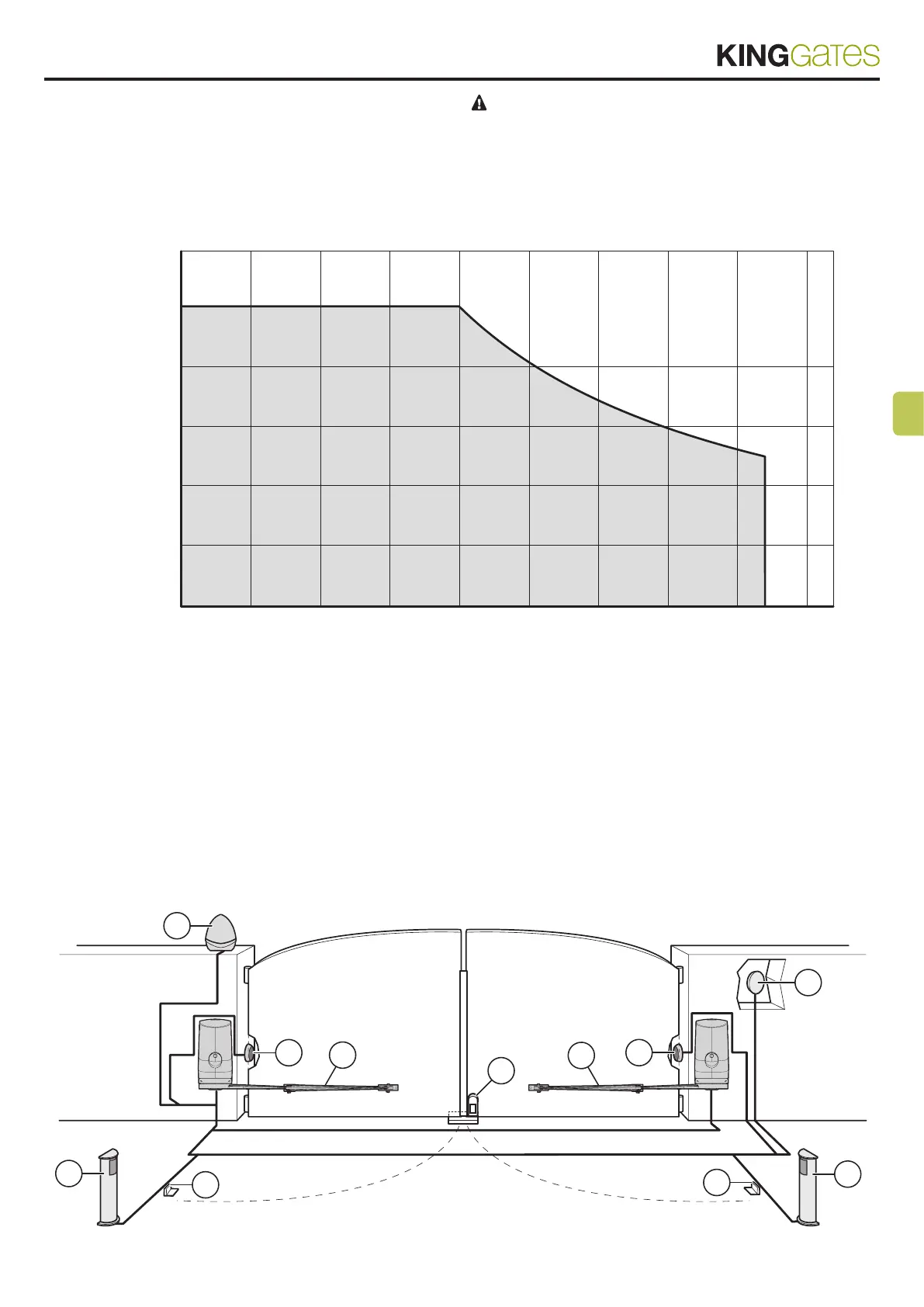

Gráco1-Limitesdeutilização
100
200
300
400
500
500 1000 2000 35003000 40002500 45001500
(mm)
(kg)
3.4- Trabalhos de predisposição à
instalação
A g. 2 mostra um exemplo de instalação de automatização
realizada com componentes King-Gates. Estes componentes são
posicionadosdeacordocomumesquematípicoeusual.
Consultando a g.2,determinaraposiçãoaproximadaemqueserá
instalado cada componente previsto na instalação e preparar em
seguida,aseventuaiscalhasparaapassagemdacablagemelétrica.
Componentes úteis para realizar uma instalação completa:
1-MotorredutorMODUSMASTER
2-Pardefotocélulas
3-Pardetrancasdeparada(emabertura)
4-Colunasparafotocélulas
5 - Sinalizador intermitente com antena incorporada
6-Seletordechaveoutecladodigital
7-Fechaduraelétricavertical
8-MotorredutorMODUSSLAVE
3
6
4
4
3
5
7
8
2
2
1
Fig. 2
