nungs anweisung mit dem Gerät vertraut.
Verwenden Sie bei Zubehör sowie Verschleiß- und Er-•
satzteilen nur Original-Teile. Ersatzteile erhalten Sie
bei Ihrem Woodster-Fachhändler.
Geben Sie bei Bestellungen unsere Artikelnummern •
so wie Typ und Baujahr des Gerätes an.

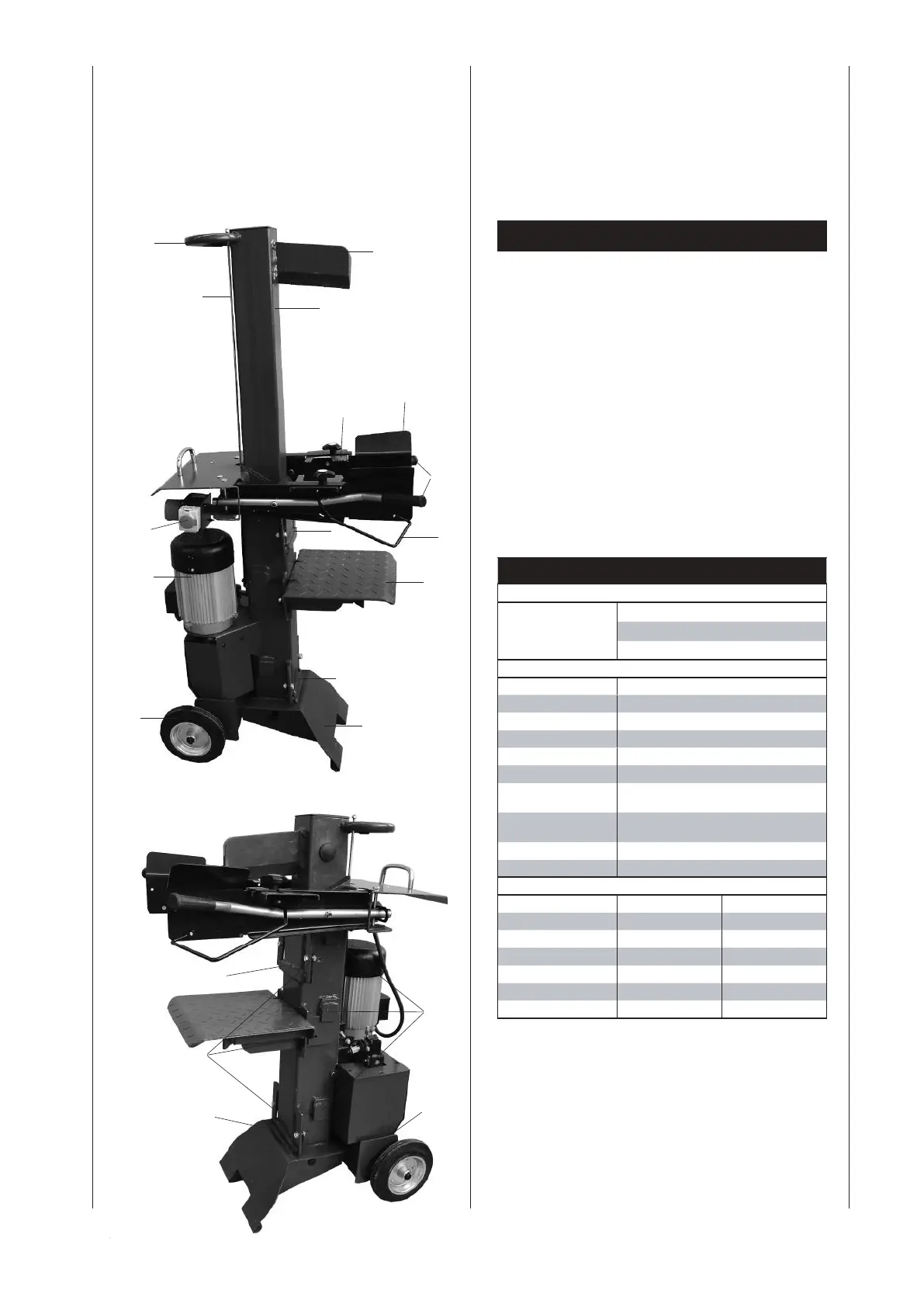

Steuerungen und Teile, Fig 1 + 2
Handgriff1
Spaltmesser2
Spaltsäule3
Spannpratze4
Bedienarm5
Griffschutz6
Halterung für Tisch (vorn)7
Halterung für Tisch (seitlich)8
Tischverriegelung9
Spalttisch10
Entlüftungskappe/Öleinfüllschraube11
Grundgestell12
Räder13
Schalter und Stecker14
Hubeinstellstange15
Motor16
Schutzbügel17
PV 6000
Lieferumfang
Hydraulischer Holzspalter
Kleinteile/Beipackbeutel
Betriebsanleitung
Technische Daten
Maße T/B/H
700/450/1550
Tischhöhe mm
280/570/770
Arbeitshöhe mm
900
Holzlänge cm
58/77/106
Leistung t
6,0
Zylinderhub cm
50
Vorlaufgeschwindigkeit
cm/s
6,0
Rücklauf-
geschwindigkeit cm/s
12,0
Ölmenge l
4
Gewicht kg
96
Antrieb
Motor V/Hz
230/50 400/50
Aufnahmeleistung P1 W
3000 3000
Abgabeleistung P2 W
2200 2200
Betriebsart
S 6/40 % S 6/40 %
Motordrehzahl 1/min
2800 2800
Motorschutz
ja ja
Phasenwender
- ja
Technische Änderungen vorbehalten!
Fig. 1
1
2
3
4
5
6
7
10
16
12
13
15
7
14
Fig. 2
8
11
7
7
9
17
