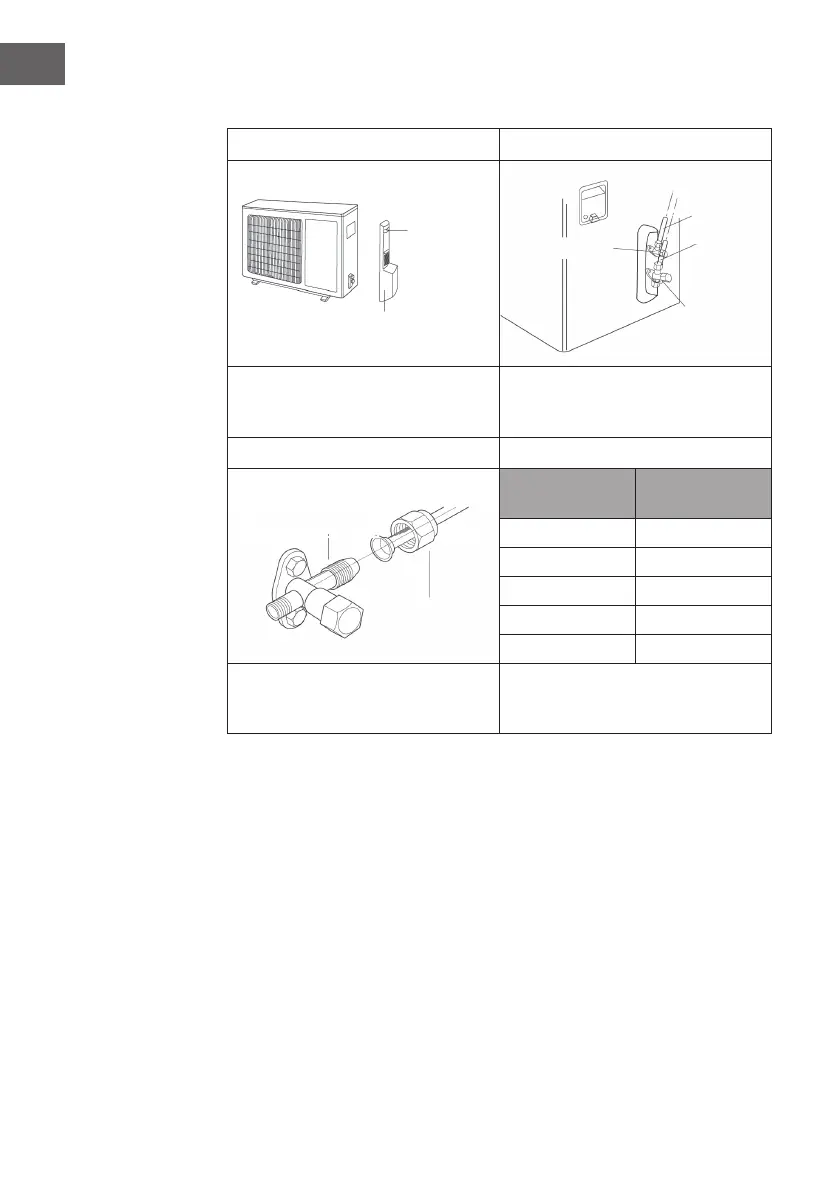

Étape 4: Raccordement de la climatisation extérieure
1 2
Retirez la vis de la poignée droite du
climatiseur extérieur et démontez-la.
Retirez le capuchon à vis de la vanne
et insérez le raccord de tuyau dans
l'embouchure.
3 4
Diamètre de l'écrou
hexagonal
Couple de serrage
Ø 6 15 - 20 Nm
Ø 9,52 30 - 40 Nm
Ø 12 45 - 55 Nm
Ø 16 60 - 65 Nm
Ø 19 70 - 75 Nm
Serrez légèrement l'écrou de
raccordement à la main.
Serrer l’écrou de raccordement avec
la clé dynamométrique comme indiqué
dans le tableau ci-dessus.
vis
Raccordement
de tuyaux
Vanne de liquide
Ecrou de
raccordement
Poignée
Vanne de
gaz
Conduite de
gaz
Conduite de
liquide
