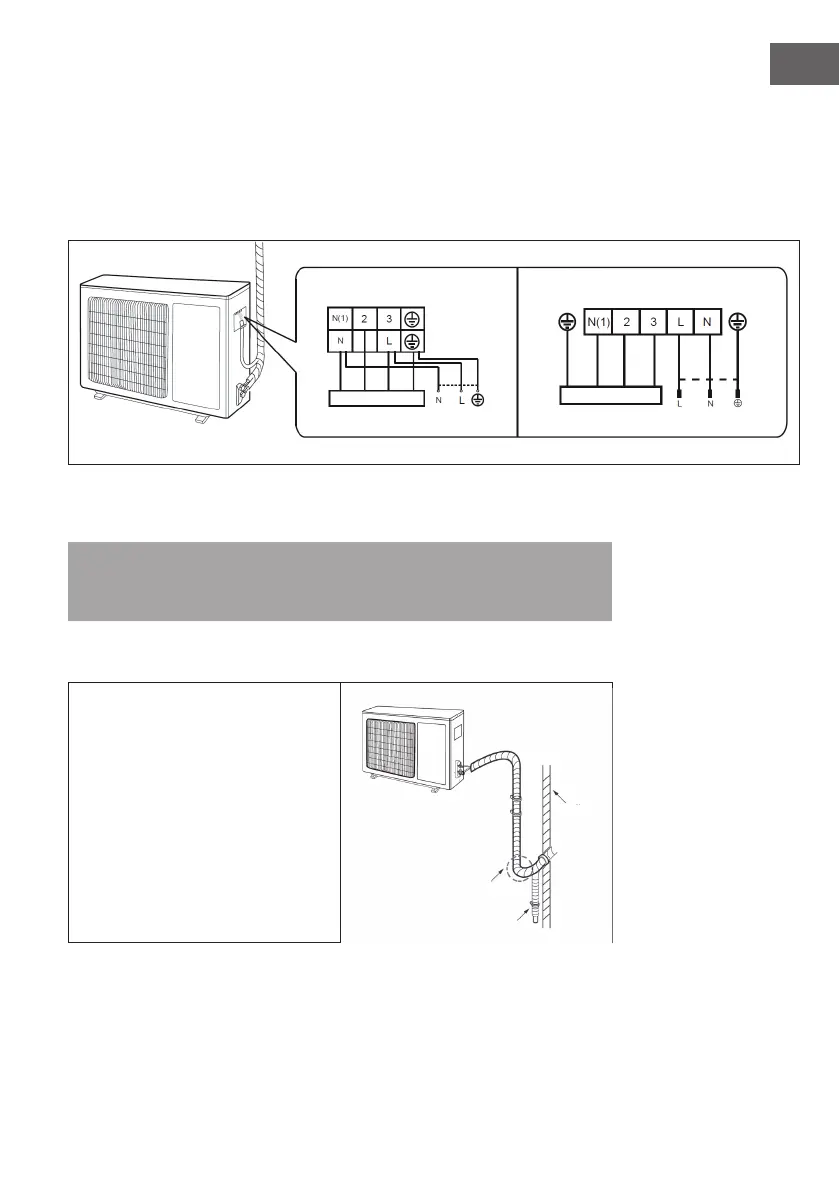

Étape 5 : Branchement électrique de l‘unité extérieure
Retirez le serre-câble ; raccordez le câble d‘alimentation secteur et le câble de
commande de signal (uniquement pour les appareils avec fonction de climatisation et
de chauffage) à la barrette de connexion en respectant la couleur et xez-les avec des
vis. Remarque : l‘illustration du bornier est uniquement à titre indicatif. Référez-
vous au bornier effectif.
1 Fixez le câble d’alimentation et le câble de contrôle du signal avec un serre-câble
(uniquement pour les appareils avec fonction de climatisation et de chauffage).
Remarque : Après avoir serré les vis, tirez doucement sur le cordon d‘alimentation
pour vérier qu‘il est correctement xé. Ne coupez jamais le cordon d‘alimentation
pour le rallonger ou le raccourcir.
Étape 6: disposition des conduites
• Les conduites doivent être courbées
le plus doucement possible et
cachées le long du mur. Ne pliez
pas trop les conduites !
• Si le climatiseur extérieur est plus
haut que le trou dans le mur,
vous devrez insérer un coude en
forme de U dans le tuyau avant
qu‘il ne pénètre dans la pièce
an d‘empêcher l‘eau de pluie de
pénétrer dans la pièce.
Bleu Noir Marron Vert jaune Bleu Marron Vert jaune
gelb- grün Bleu Noir Marron Marron blau Vert jaune
Prise de l‘unité intérieure Prise de l‘unité intérieure
9K, 12 K 18K, 24K
Mur
Coude en U
Tuyau de vidange
