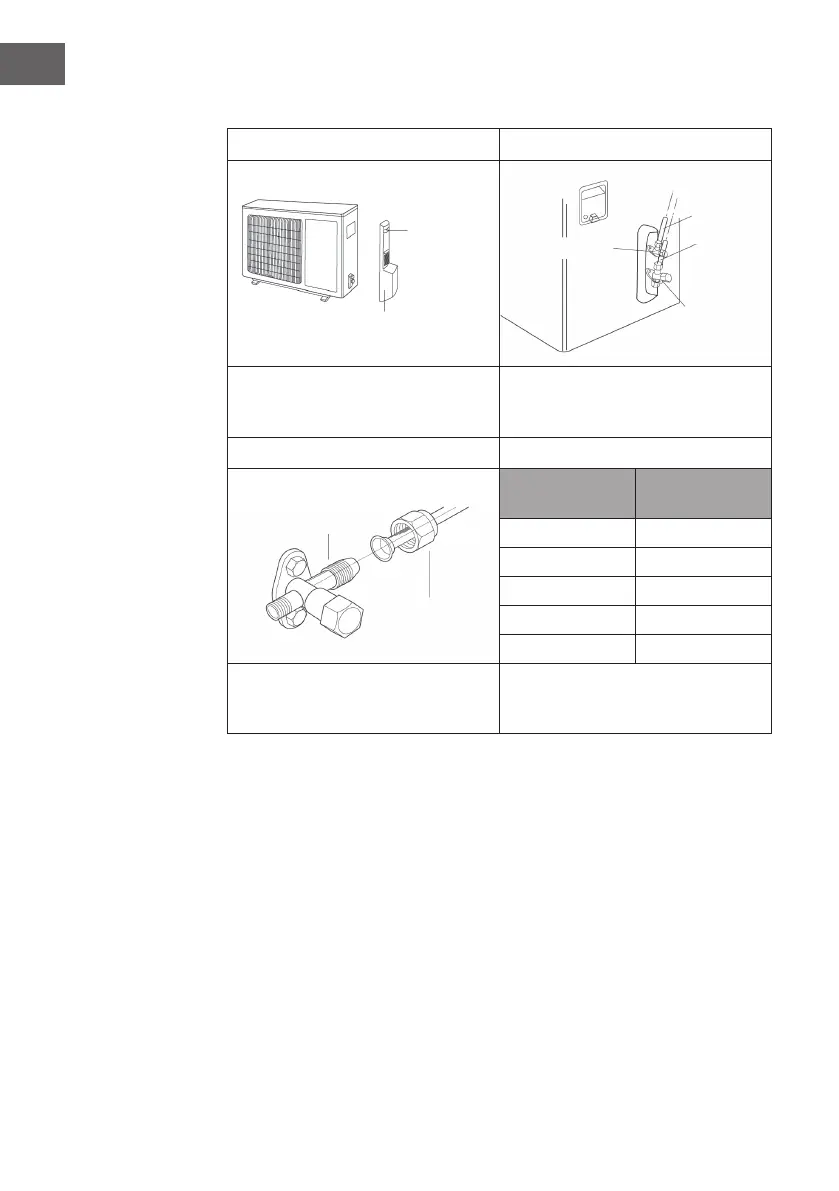

Schritt 4: Leitungsanschluss der Außenklimaanlage
1 2
Entfernen Sie die Schraube des rechten
Griffs der Außenklimaanlage und
nehmen Sie diesen ab.
Entfernen Sie den Schraubverschluss
des Ventils und stecken Sie die
Rohrverbindung auf die Rohrmündung.
3 4
Durchmesser der
Sechskantmutter
Anzugs-
drehmoment
Ø 6 15 - 20 Nm
Ø 9,52 30 - 40 Nm
Ø 12 45 - 55 Nm
Ø 16 60 - 65 Nm
Ø 19 70 - 75 Nm
Ziehen Sie die Überwurfmutter leicht mit
der Hand an.
Ziehen Sie die Verbindungsmutter,
gemäß den Angaben in der Tabelle
unten, mit dem Drehmomentschlüssel fest.
Schraube
Rohrverbindung
Flüssigkeitsventil
Überwurfmutter
Griff
Gasventil
Gasleitung
Flüssigkeits-
leitung
