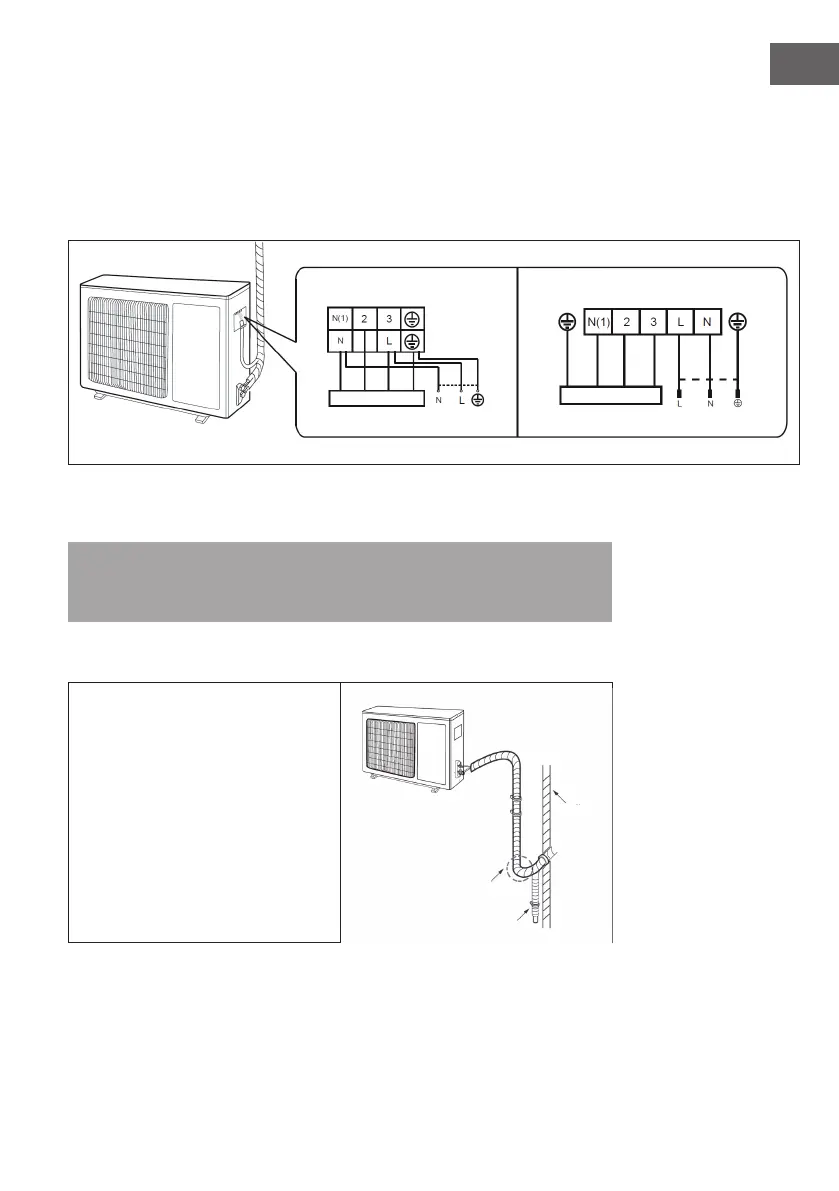

Schritt 5: Anschluss der Elektrik der Außenklimaanlage
1 Entfernen Sie die Kabelklemme; schließen Sie das Netzstromkabel und das
Signalkontrollkabel (nur bei Geräten mit Kühl- und Heizfunktion) an die
Anschlussleise, gemäß der Farbe an und xieren Sie diese mit Schrauben. Hinweis:
Die abgebildete Anschlussleiste dient lediglich zur Orientierung. Beziehen
Sie sich auf die tatsächliche Anschlussleiste.
2 Fixieren Sie das Netzstromkabel und das Signalkontrollkabel mit einer
Kabelklemme (nur bei Geräten mit Kühl- und Heizfunktion).
Hinweis: Ziehen Sie, nach dem festziehen der Schrauben, leicht am Netzstromkabel,
um zu überprüfen, ob dieses richtig xiert wurde. Schneiden Sie das Netzstromkabel
zum Verlängern oder Verkürzen des Kabels niemals durch.
Schritt 6: Anordnung der Leitungen
• Die Leitungen sollten möglichst sanft
gebogen und versteckt, an der
Wand entlanglaufen. Knicken Sie
die Leitungen nicht zu stark ab!
• Falls die Außenklimaanlage
höher als das Loch in der Wand
hängt, müssen Sie eine U-förmige
Krümmung in die Leitung einsetzen,
bevor diese in den Raum geführt
wird, um zu verhindern, dass
Regenwasser in den Raum gelangen
kann.
blau schwarz braun gelb- grün blau braun gelb- grün
gelb- grün blau schwarz braun braun blau gelb- grün
Anschluss des Innengeräts Anschluss des Innengeräts
9K, 12 K 18K, 24K
Wand
U-förmige
Krümmung
Ablaufschlauch
