Klein Tools 501-915 - Instructions Dutilisation

30

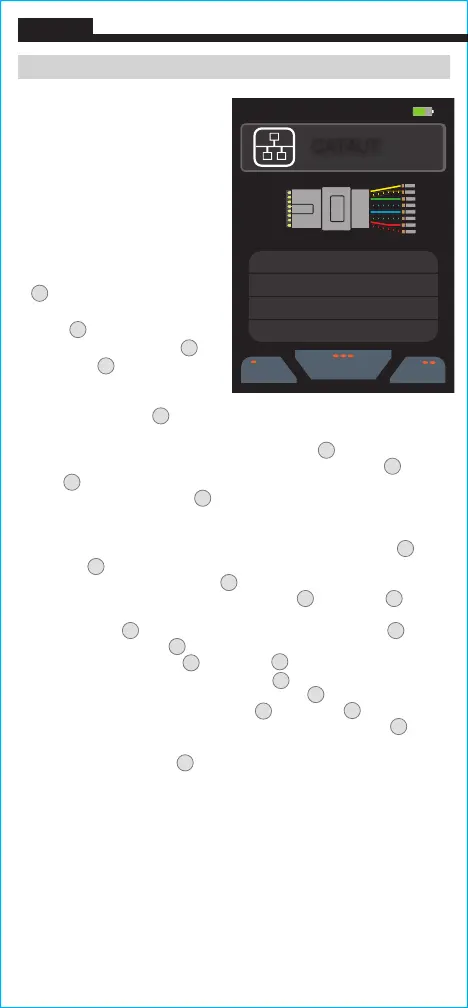

Mesure des câbles à paires torsadées
(câble Ethernet, câble à paires
torsadées, câble de données)
1. Le câble à mesurer doit être raccordé
par une ficheRJ45 à l’extrémité qui
sera branchée à l’appareil de mesure
des câbles. L’extrémité opposée du
câble à tester ne doit pas comporter de
connecteur ou doit comporter une prise
ou une ficheRJ45 non raccordée.
2. Insérez la ficheRJ45 dans le portRJ45
2
de l’appareil de mesure des câbles.
3. Appuyez sur le bouton de mise sous
tension
5
pour allumer l’appareil.
4. Utilisez les flèches vers le haut
11
et vers le bas
12
pour mettre en
surbrillance l’option souhaitée et
appuyez sur le bouton à 3points
«Select» (Sélectionner)
8
. Le choix du câble de données par défaut apparaîtra à
l’écran.
5. Appuyez sur le bouton à 3points «Library» (Bibliothèque)
8
pour afficher les
fabricants et les types de câbles stockés.
Utilisez les flèches vers le haut
11
et vers
le bas
12
pour mettre en surbrillance l’option souhaitée et appuyez sur le bouton à
3points «Select» (Sélectionner)
8
. REMARQUE: Si le câble que vous mesurez
ne se trouve pas dans la bibliothèque, reportez-vous à la section Modi cation de
lavaleur de VoP / Ajout de renseignements sur les câbles.
6. Pour modifier les entrées de la bibliothèque, utilisez les flèches vers le haut
11
et
vers le bas
12
pour mettre en surbrillance la sélection souhaitée, puis appuyez sur
le bouton à 2points «Edit» (Modifier)
7
pour accéder à l’écran d’information
sur le câble. Utilisez à nouveau les
flèches vers le haut
11
et vers le bas
12
pour
mettre en surbrillance la sélection souhaitée et appuyez sur le bouton à 2points
«Edit» (Modifier)
7
. Utilisez la flèche vers la gauche (bouton à 1point)
6
et vers
la droite (bouton à 3points)
8
pour déplacer le curseur à l’endroit souhaité, puis
utilisez les
flèches vers le haut
11
et vers le bas
12
pour sélectionner le caractère
souhaité. Appuyez sur le bouton d’enregistrement
10
pour enregistrer la modification
ou appuyez sur le bouton à 2points «Cancel» (Annuler)
7
pour annuler les
modifications. Utilisez les
flèches vers le haut
11
et vers le bas
12
pour sélectionner
des champs supplémentaires ou appuyez sur le bouton de retour à 1point
6
pour
revenir à la bibliothèque.
7. Appuyez sur le bouton de test
9
pour mesurer la longueur du câble.
REMARQUE:Activez l’option «Test Lead Subtraction» (Soustraction des fils d’essai)
lorsque vous utilisez les fils d’essai fournis.
07:30 55 %
2020-05-29
Bibliothèque
Type
Accueil
CAT4UT
VoP
68,3 %
Pair
Pair
Pair
Pair
0.00 ft
0.00 ft
0.00 ft
0.00 ft
CAT4UT
VoP
68,3 %
0,0 m
0,0 m
0,0 m
0,0 m
Paire 1-2
Paire 3-6
Paire 4-5
Paire 7-8
INSTRUCTIONS D’UTILISATION
FRANÇAIS
